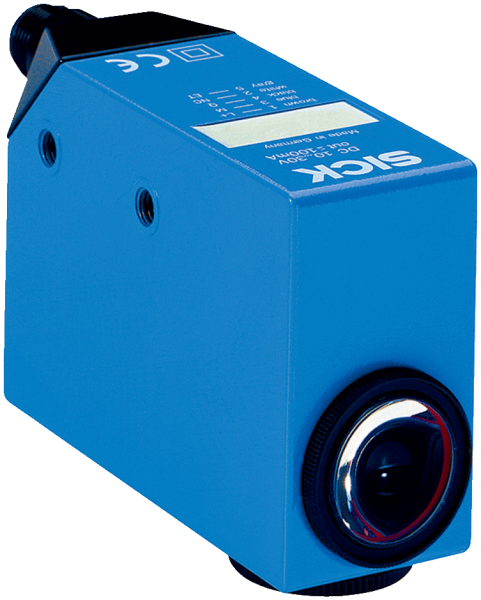

1029071 — KT10W-2N2115 Датчик контраста RGB 10 мм

Показать всё Скрыть всё

• Характеристики

  Размеры (Ш x В x Г)	30,4 mm x 53 mm x 80 mm
  Дистанция обнаружения	10 mm 1)
  Допуск области сканирования	± 3 mm
  Форма корпуса (выход света)	Прямоугольный
  Источник света	Светодиод, RGB 2)
  Длина волны	640 nm, 525 nm, 470 nm
  Источник света	Длинная и короткая стороны устройства, взаимозаменяемы
  Размер светового пятна	0,8 mm x 4 mm
  Положение светового пятна	Поперек 3)
  Настройка	Кнопка настройки
  Метод настройки	2-точечная настройка статическая Настройка динамическая (мин./макс.)
  Функция	Автоматическая коррекция дрейфа

  • 1) От передней кромки объектива.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 3) Относительно длинной стороны устройства.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	< 120 mA 3)
  Частота переключения	25 kHz 4)
  Оценка	20 µs 5)
  Неустойчивость	< 10 µs
  Переключающий выход	NPN
  Дискретный выход (напряжение)	NPN: HIGH = прибл. UВ/LOW ≤ 2 В
  Выходной ток Iмакс.	100 mA
  Вход, настройка (ET)	NPN Teach: U < 2 V Run: U = 10 V ... < UV
  Вход, вход гашения (AT)	NPN Погашено: U < 2 В Со свободным ходом: U > 10 В… < Uv 6)
  Время накопления (ET)	25 мс, энергонезависимое сохранение
  Временная задержка	20 мс, регулируется
  Тип подключения	Разъем M12, 5-конт.
  Класс защиты	II 7)
  Схемы защиты	Uв-подключения с защитой от переполюсовки Выход Q с защитой от короткого замыкания Подавление импульсных помех Выходы с защитой от короткого замыкания
  Тип защиты	IP67
  Вес	400 g
  Материал корпуса	Цинк, литье под давлением

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) При соотношении светло/темно 1:1.
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) AT > 200 µs.
  • 7) Расчетное напряжение постоянного тока 50 В.

• Данные окружающей среды

  Диапазон температур при работе	–10 °C ... +55 °C
  Диапазон температур при хранении	–10 °C ... +75 °C
  Устойчивость к сотрясениям	Согласно IEC 60068
  № файла UL	NRKH.E181493 & NRKH7.E181493

• Классификации

  ECl@ss 5.0	27270906
  ECl@ss 5.1.4	27270906
  ECl@ss 6.0	27270906
  ECl@ss 6.2	27270906
  ECl@ss 7.0	27270906
  ECl@ss 8.0	27270906
  ECl@ss 8.1	27270906
  ECl@ss 9.0	27270906
  ETIM 5.0	EC001820
  ETIM 6.0	EC001820
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Варианты настройки Схема соединений Cd-313 Концепция управления Статическое обучение Концепция управления Динамическое обучение Дистанция обнаружения Вид: Галерея Список Показать всё Скрыть всё
