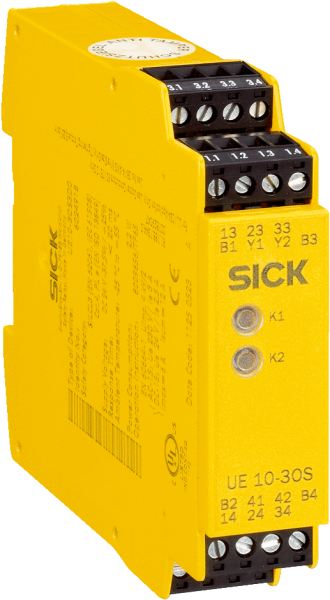

Схема соединений Габаритный чертеж Защитное реле Показать всё Скрыть всёХарактеристики
| TM | 20 лет (EN ISO 13849) |
|---|---|
| ETIM | EC001449 |
| PFHd | 3,0 x 10-8 (EN ISO 13849) |
| ECl@ss | 27371819 |
| UNSPSC | 41113704 |
| Вес, кг | 0,2 kg |
| Размер | 22,5 mm x 114 mm x 96,5 mm |
| Категория | Категория 4 (EN ISO 13849) 1) |
| Входной ток | ≤ 500 mA |
| Значение B10d | 1,26 x 106 циклов срабатывания (AC-15, 230 V, I = 1,5 A)5,9 x 106 циклов срабатывания (AC-15, 230 V, I = 0,75 A)4,35 x 105 циклов срабатывания (DC-13, 24 V, I = 2,5 A)1 x 107 циклов срабатывания (DC-13, 24 V, I = 0,63 A) |
| Мощность, Вт | 2,4 W (DC) |
| Тип контакта | С принудительным управлением |
| Суммарный ток | ≤ 12 A |
| Класс надежности | SIL3 (IEC 61508) 1)SILCL3 (EN 62061) 1) |
| Входное напряжение | 24 V DC (15 V DC ... 30 V DC) |
| Материал контактов | Серебряный сплав, тонкое золочение |
| Напряжение питания, В | B1-B2/B3-B4 |
| Расчетный рабочий ток | 4 A (230 V AC) 360 циклов срабатывания/ч3 A (230 V AC) 3600 циклов срабатывания/ч4 A (24 V DC) 360 циклов срабатывания/ч2,5 A (24 V DC) 3600 циклов срабатывания/ч |
| Категория потребления | AC-15/DC-13 (EN 60947-5-1) |
| Испытательное напряжение | 2 kV (50 Hz) (EN 60439-1) |
| Категория перенапряжения | III (см. руководство по эксплуатации) |
| Уровень производительности | PL e (EN ISO 13849) 1) |
| Время задержки возврата реле | (≤ 20 ms) 1) |
| Электрическое подсоединение | Вставные пружинные зажимы |
| Сигнальная токопроводящая линия | 5 mA ... 6 A |
| Расчетное напряжение на изоляции Ui | 300 V AC |
| Токопроводящая линия разблокировки | 5 mA ... 6 A |
| Токопроводящая линия обратной связи | 5 mA ... 100 mA |
| Срок службы механических компонентов | 1 x 107 циклов срабатывания |
| Срок службы электрических компонентов | 2 x 106 циклов срабатывания |
| Электрические данные - Входные контуры | B1-B2/B3-B4Входное напряжение24 V DC (15 V DC ... 30 V DC)Входной ток≤ 500 mA |
| Количество сигнальных токопроводящих линий | 1, не относится к безопасности |
| Количество токопроводящих линий разблокировки | 3, важный для безопасности |
| Количество токопроводящих линий обратной связи | 1, Контроль внешних устройств (EDM) |
| Максимально допустимое импульсное напряжение Uimp | 4 kV |
| Электрические данные - Выходные токопроводящие линии | 13/14, 23/24, 33/34, 41/42, Y1/Y2Время задержки возврата реле(≤ 20 ms) 1)Количество токопроводящих линий разблокировки (нормально открытый)3, важный для безопасностиКоличество сигнальных токопроводящих линий (нормально закрытый)1, не относится к безопасностиКоличество токопроводящих линий обратной связи (нормально закрытый)1, Контроль внешних устройств (EDM)Тип контактаС принудительным управлениемМатериал контактовСеребряный сплав, тонкое золочениеНапряжение переключенияТокопроводящая линия разблокировки10 V AC ... 230 V AC10 V DC ... 300 V DCСигнальная токопроводящая линия10 V AC, 10 V DC ... 230 V AC, 300 V DCТокопроводящая линия обратной связи10 V DC ... 24 V DCДопустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки5 mA ... 6 AСигнальная токопроводящая линия5 mA ... 6 AТокопроводящая линия обратной связи5 mA ... 100 mAСуммарный ток≤ 12 AКатегория потребленияAC-15/DC-13 (EN 60947-5-1)Расчетный рабочий ток (расчетное рабочее напряжение)4 A (230 V AC) 360 циклов срабатывания/ч3 A (230 V AC) 3600 циклов срабатывания/ч4 A (24 V DC) 360 циклов срабатывания/ч2,5 A (24 V DC) 3600 циклов срабатывания/чСрок службы механических компонентов (контакты реле)1 x 107 циклов срабатыванияСрок службы электрических компонентов (контакты реле)2 x 106 циклов срабатывания1) K1/K2. |
| Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока | PELV |
| Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока | PELV или SELV |
| Напряжение питанияB1-B2/B3-B4Выходная токопроводящая линия > 25 В перем. тока/60 В пост. токаPELVВыходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. токаPELV или SELV | Напряжение питания |
| Напряжение переключенияТокопроводящая линия разблокировки10 V AC ... 230 V AC10 V DC ... 300 V DCСигнальная токопроводящая линия10 V AC, 10 V DC ... 230 V AC, 300 V DCТокопроводящая линия обратной связи10 V DC ... 24 V DC | Напряжение переключения |
| Допустимая токовая нагрузка на устройство переключения выходного сигналаТокопроводящая линия разблокировки5 mA ... 6 AСигнальная токопроводящая линия5 mA ... 6 AТокопроводящая линия обратной связи5 mA ... 100 mAСуммарный ток≤ 12 A | Допустимая токовая нагрузка на устройство переключения выходного сигнала |
