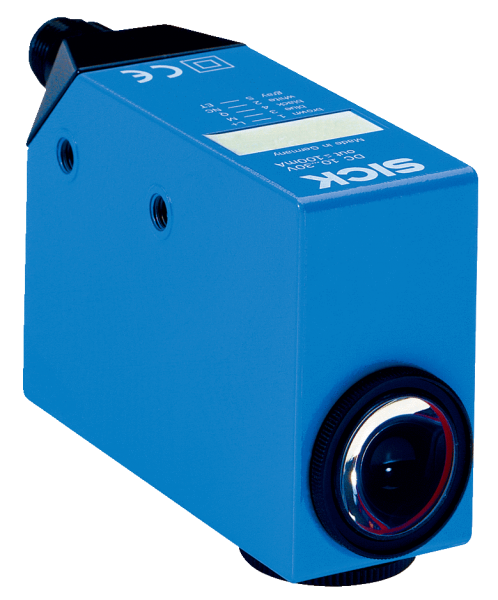

Описание
Технические чертежи
Габаритный чертеж Варианты настройки CS8-4 Схема соединений Cd-311 настройка порога срабатывания индикация совпадения цветов Показать всё Скрыть всёХарактеристики
| ETIM | EC001817 |
|---|---|
| ECl@ss | 27270907 |
| UNSPSC | 39121528 |
| Выход | 4 цвета |
| Вес, кг | 400 g |
| Оценка | 1.000 µs, 500 µs, 145 µs 5) |
| Размер | 30,4 mm x 80 mm x 53 mm |
| Материал | Цинк, литье под давлением |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | Кнопка настройки |
| Тип защиты | IP67 |
| Длина волны | 640 nm, 525 nm, 470 nm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод, RGB 2) |
| Вход, настройка | NPNTeach: U < 2 VRun: U = 10 V ... < UV |
| Метод настройки | 1-точечная настройка статическая |
| Время накопления | 25 мс, энергонезависимое сохранение |
| Дискретный выход | NPN: HIGH = прибл. UВ/LOW ≤ 2 В |
| Потребление тока | < 120 mA 3) |
| Степень защиты (IP) | II 8) |
| Вход, вход гашения | NPNПогашено: U < 2 ВСо свободным ходом: U > 10 В… < Uv 7) |
| Выходной ток Iмакс. | < 100 mA 6) |
| Временная задержка | Задержка при выключении 20 мс, подключаемая |
| Переключающий выход | NPN |
| 2) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Частота переключения | 0,5 kHz 4)1 kHz3,5 kHzРегулируется |
| Дистанция обнаружения | 12,5 mm 1) |
| Размер светового пятна | 2 mm x 4 mm |
| Положение светового пятна | Продольно |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| Допуск области сканирования | ± 3 mm |
| Электрическое подсоединение | Разъем М12, 8-конт. |
| Диапазон температур при работе | –10 °C ... +55 °C |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –20 °C ... +75 °C |
