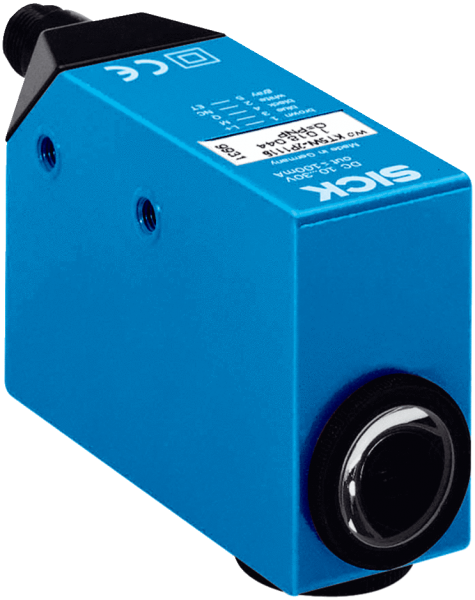

Описание
Технические чертежи
Габаритный чертеж KT5-2 Teach-in, KT5-2 Display Варианты настройки KT5-2 Display Схема соединений Cd-323 Концепция управления KT5-2 дисплей, статическое обучение Дистанция обнаружения Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27270906 |
| UNSPSC | 39121528 |
| Вес, кг | 400 g |
| Оценка | 50 µs 5) |
| Размер | 30,4 mm x 53 mm x 80 mm |
| Материал | Цинк, литье под давлением |
| Настройка | Кнопка настройки |
| Тип защиты | IP67 |
| Длина волны | 470 nm, 525 nm, 640 nm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Источник света | Длинная и короткая стороны устройства, взаимозаменяемы |
| Вход, настройка | PNPTeach: U = 10 V ... < UVRun: U < 2 V |
| Метод настройки | 2-точечная настройка статическая с точной ручной настройкой |
| Время накопления | 25 мс, энергонезависимое сохранение |
| Дискретный выход | PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В |
| Потребление тока | < 130 mA 3) |
| Степень защиты (IP) | II 7) |
| Выходной ток Iмакс. | 100 mA 6) |
| Переключающий выход | PNP |
| 2) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Частота переключения | 10 kHz 4) |
| Дистанция обнаружения | 20 mm 1) |
| Размер светового пятна | 1,5 mm x 5,5 mm |
| Положение светового пятна | Продольно 3) |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| Допуск области сканирования | ± 3 mm |
| Электрическое подсоединение | Разъем M12, 5-конт. |
| Диапазон температур при работе | –10 °C ... +55 °C |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –25 °C ... +75 °C |
