Каталог·Датчики регистрации·KT3L-P3216 Датчик контраста лазерный, дистанция обнаружения 20–60 мм

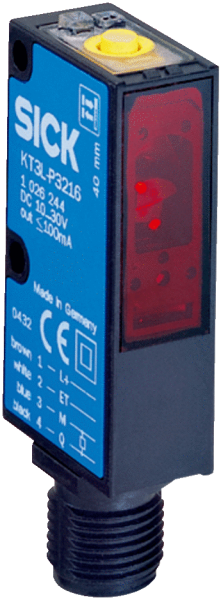

1026244 — KT3L-P3216 Датчик контраста лазерный

KT3L-P3216
SICK
Заказной №1026244
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)12 mm x 40 mm x 22 mm
    Дистанция обнаружения40 mm
    Допуск области сканирования± 20 mm
    Форма корпуса (выход света)Прямоугольный
    Источник светаЛазер, красный 1)
    Длина волны655 nm
    Размер светового пятна1 mm x 2 mm
    Положение светового пятнаПродольно 2)
    Класс лазераII
    Дистнация обнаружения20 mm ... 60 mm
    НастройкаКнопка настройки
    Метод настройки2-точечная настройка статическая
    • 1) Средний срок службы 50 000 ч при TU = +25 °C.
    • 2) Относительно длинной стороны устройства.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока< 35 mA 3)
    Частота переключения1,5 kHz 4)
    Оценка400 µs 5)
    Переключающий выходPNP
    Дискретный выход (напряжение)PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
    Выходной ток Iмакс.100 mA
    Вход, настройка (ET)

    PNP

    Teach U > 8 V

    Run: U < 2 V

    Время накопления (ET)25 мс, энергонезависимое сохранение
    Тип подключенияРазъем M12, 4-конт.
    Класс защитыII 6)
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес11 g
    Материал корпусаABS
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Расчетное напряжение постоянного тока 50 В.
  • Данные окружающей среды
    Диапазон температур при работе–10 °C ... +45 °C
    Диапазон температур при хранении–20 °C ... +75 °C
    Устойчивость к сотрясениямСогласно IEC 60068
    № файла ULNRKH.E181493 & NRKH7.E181493, совместимость с CDRH
  • Классификации
    ECl@ss 5.027270906
    ECl@ss 5.1.427270906
    ECl@ss 6.027270906
    ECl@ss 6.227270906
    ECl@ss 7.027270906
    ECl@ss 8.027270906
    ECl@ss 8.127270906
    ECl@ss 9.027270906
    ETIM 5.0EC001820
    ETIM 6.0EC001820
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Варианты настройки Схема соединений cd-092 Концепция управления Статическое обучение Дистанция обнаружения Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001820
ECl@ss27270906
UNSPSC39121528
Вес, кг11 g
Оценка400 µs 5)
Размер12 mm x 40 mm x 22 mm
МатериалABS
№ файла ULNRKH.E181493 & NRKH7.E181493, совместимость с CDRH
НастройкаКнопка настройки
Тип защитыIP67
Длина волны655 nm
Класс лазераII
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаПрямоугольный
Источник светаЛазер, красный 1)
Вход, настройкаPNPTeach U > 8 VRun: U < 2 V
Метод настройки2-точечная настройка статическая
Время накопления25 мс, энергонезависимое сохранение
Дискретный выходPNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
Потребление тока< 35 mA 3)
Степень защиты (IP)II 6)
Выходной ток Iмакс.100 mA
Переключающий выходPNP
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения1,5 kHz 4)
Дистанция обнаружения40 mm
Дистнация обнаружения20 mm ... 60 mm
Размер светового пятна1 mm x 2 mm
Положение светового пятнаПродольно 2)
Устойчивость к сотрясениямСогласно IEC 60068
Допуск области сканирования± 20 mm
Электрическое подсоединениеРазъем M12, 4-конт.
Диапазон температур при работе–10 °C ... +45 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–20 °C ... +75 °C
