Каталог·Датчики регистрации·KTL5W-2P16 Датчик контраста со световодом, RGB-светодиод, питание 10–30 В DC

1026006 — KTL5W-2P16 Датчик контраста со световодом

KTL5W-2P16
SICK
Заказной №1026006
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)30,4 mm x 53 mm x 80 mm
    Дистанция обнаруженияВ соответствии со световодом
    Форма корпуса (выход света)Прямоугольный
    Источник светаСветодиод, RGB 1)
    Длина волны640 nm, 525 nm, 470 nm
    НастройкаКнопка настройки
    Метод настройки2-точечная настройка статическая
    Функция выходного сигналаСВЕТЛО/ТЕМНО
    • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока< 80 mA 3)
    Частота переключения10 kHz 4)
    Оценка50 µs 5)
    Переключающий выходPNP
    Дискретный выход (напряжение)PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
    Тип переключенияСВЕТЛО/ТЕМНО
    Выходной ток Iмакс.100 mA
    Вход, настройка (ET)

    PNP

    Teach: U = 10 V ... < UV

    Run: U < 2 V

    Вход, светло/темно (L/D)

    PNP

    Светло: U = 0 В

    Темно: U > 10 В... < UV

    Время накопления (ET)25 мс, энергонезависимое сохранение
    Тип подключенияРазъем M12, 5-конт.
    Класс защитыII 6)
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес400 g
    Материал корпусаЦинк, литье под давлением
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Расчетное напряжение постоянного тока 50 В.
  • Данные окружающей среды
    Диапазон температур при работе–10 °C ... +55 °C
    Диапазон температур при хранении–25 °C ... +75 °C
    Устойчивость к сотрясениямСогласно IEC 60068
  • Классификации
    ECl@ss 5.027270906
    ECl@ss 5.1.427270906
    ECl@ss 6.027270906
    ECl@ss 6.227270906
    ECl@ss 7.027270906
    ECl@ss 8.027270906
    ECl@ss 8.127270906
    ECl@ss 9.027270906
    ETIM 5.0EC001820
    ETIM 6.0EC001820
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

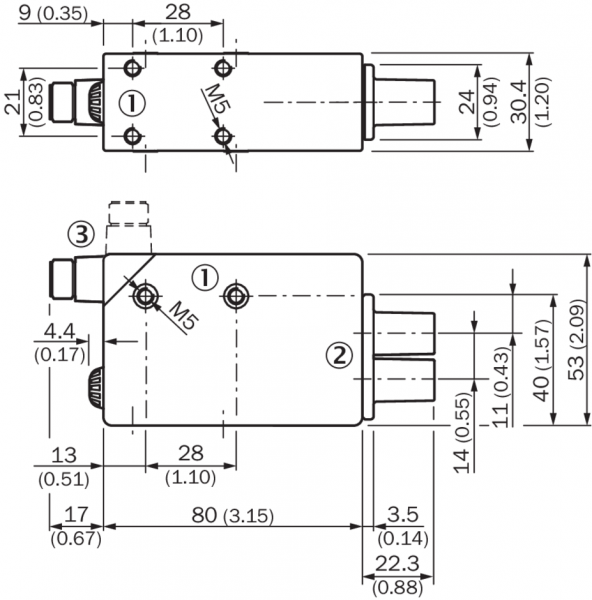

Габаритный чертеж KTL5-2 Fiber Optic Варианты настройки KTL5-2 Fiber Optic, KTL5W-xxx6 Схема соединений Cd-323 Концепция управления Статическое обучение Дистанция обнаружения Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001820
ECl@ss27270906
UNSPSC39121528
Вес, кг400 g
Оценка50 µs 5)
Размер30,4 mm x 53 mm x 80 mm
МатериалЦинк, литье под давлением
НастройкаКнопка настройки
Тип защитыIP67
Длина волны640 nm, 525 nm, 470 nm
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаПрямоугольный
Источник светаСветодиод, RGB 1)
Вход, настройкаPNPTeach: U = 10 V ... < UVRun: U < 2 V
Метод настройки2-точечная настройка статическая
Время накопления25 мс, энергонезависимое сохранение
Дискретный выходPNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
Потребление тока< 80 mA 3)
Тип переключенияСВЕТЛО/ТЕМНО
Степень защиты (IP)II 6)
Вход, светло/темноPNPСветло: U = 0 ВТемно: U > 10 В... < UV
Выходной ток Iмакс.100 mA
Переключающий выходPNP
1) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация≤ 5 Vss 2)
Частота переключения10 kHz 4)
Дистанция обнаруженияВ соответствии со световодом
Функция выходного сигналаСВЕТЛО/ТЕМНО
Устойчивость к сотрясениямСогласно IEC 60068
Электрическое подсоединениеРазъем M12, 5-конт.
Диапазон температур при работе–10 °C ... +55 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–25 °C ... +75 °C
