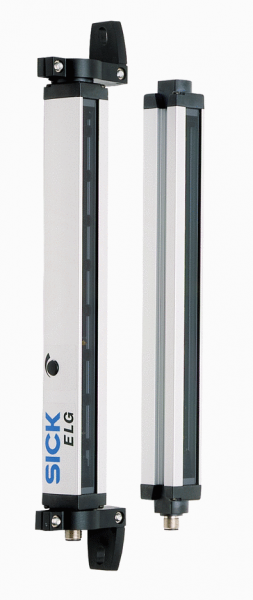

Габаритный чертеж ELG3/ELG6 СД-индикатор приемника тип и схема подключения специальные функции Показать всё Скрыть всёХарактеристики
| ETIM | EC002549 |
|---|---|
| ECl@ss | 27270910 |
| UNSPSC | 39121528 |
| ЭМС | EN 60947-5-2 |
| Вес, кг | 800 g |
| Оценка | 84 ms 1) |
| Размер | 34 mm x 226 mm x 29 mm |
| Материал | Алюминий |
| Индикация | LED |
| Тип защиты | IP65 |
| Технология | Передатчик/приемник |
| Длина волны | 880 nm |
| Оценка лучей | Перекрестный луч |
| Схемы защиты | Uв-подключения с защитой от переполюсовки, Выход Q с защитой от короткого замыкания, Подавление импульсных помех |
| Синхронизация | Оптическая |
| Выходной режим | Q «ТЕМНО» 3) |
| Лицевая панель | PMMA |
| Высота контроля | 150 mm |
| Дистанция работы | 2 m |
| Количество лучей | 6 |
| Степень защиты (IP) | III |
| Частота импульсов | 250 kHz |
| Виброустойчивость | 5 g, 10 Hz ... 55 Hz (IEC 68-2-6) |
| Выходной ток Iмакс. | ≤ 100 mA |
| Время инициализации | 1 s |
| Переключающий выход | 2 x PNP 1) |
| Напряжение питания UV | Пост. ток 15 V ... 30 V 1) |
| Остаточная пульсация | < 5 Vss |
| Расстояние между лучами | 30 mm |
| Потребляемый ток приемника | < 100 mA 2) |
| Устойчивость к сотрясениям | 10 g / DIN EN 60068-2-29 / 16 ms |
| Выходная нагрузка емкостная | 100 nF |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Потребляемый ток передатчика | < 100 mA 2) |
| Выходная нагрузка индуктивная | 1 H |
| Диапазон температур при работе | –25 °C +55 °C |
| Диапазон температур при хранении | –40 °C +70 °C |
| Минимальная дальность сканирования | ≥ 0 mm |
| Максимальная дальность сканирования | 3 m |
| Минимальный размер детектируемого объекта | 20 mm 1) |
| Нечувствительность ко внешним источникам света | Непрямой: ≤ 150.000 lx 1) |
