Каталог·Датчики регистрации·LUT1B-41225 Датчик регистрации 50 мм, 470 нм, 10–30 В DC

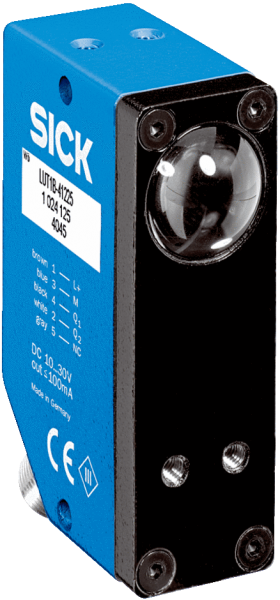

1024125 — LUT1B-41225 Датчик регистрации 50 мм

LUT1B-41225
SICK
Заказной №1024125
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)23 mm x 70 mm x 47,5 mm
    Дистанция обнаружения50 mm 1)
    Форма корпуса (выход света)Прямоугольный
    Рабочая область15 mm ... 60 mm
    Источник светаСветодиод, синий 2)
    Длина волны470 nm
    Источник светаДлинная сторона
    Размер светового пятна5 mm x 5 mm
    Фильтрация приемаOG 590
    Область приема590 nm ... 750 nm
    НастройкаКнопка двойной настройки
    Функция выходного сигналаСВЕТЛО
    • 1) От передней кромки объектива.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация< 5 Vss 2)
    Потребление тока< 40 mA 3)
    Частота переключения600 Hz 4)
    Оценка850 µs 5)
    Переключающий выходPNP
    Дискретный выход (напряжение)PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
    Тип переключенияСВЕТЛО 6)
    Выходной ток Iмакс.200 mA
    Тип подключенияРазъем M12, 5-конт.
    Класс защитыIII 7)
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес240 g
    Материал корпусаЦинк, литье под давлением
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении «светло/темно» 1:1, без временной задержки.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Контрольный выход.
    • 7) Расчетное напряжение постоянного тока 50 В.
  • Данные окружающей среды
    Диапазон температур при работе–20 °C ... +60 °C
    Диапазон температур при хранении–40 °C ... +70 °C
    Устойчивость к сотрясениямСогласно IEC 60068
  • Классификации
    ECl@ss 5.027270908
    ECl@ss 5.1.427270908
    ECl@ss 6.027270908
    ECl@ss 6.227270908
    ECl@ss 7.027270908
    ECl@ss 8.027270908
    ECl@ss 8.127270908
    ECl@ss 9.027270908
    ETIM 5.0EC001822
    ETIM 6.0EC001822
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Варианты настройки Тип подключения Схема соединений Дистанция обнаружения Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001822
ECl@ss27270908
UNSPSC39121528
Вес, кг240 g
Оценка850 µs 5)
Размер23 mm x 70 mm x 47,5 mm
МатериалЦинк, литье под давлением
НастройкаКнопка двойной настройки
Тип защитыIP67
Длина волны470 nm
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаПрямоугольный
Источник светаДлинная сторона
Область приема590 nm ... 750 nm
Рабочая область15 mm ... 60 mm
Дискретный выходPNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В
Потребление тока< 40 mA 3)
Тип переключенияСВЕТЛО 6)
Степень защиты (IP)III 7)
Фильтрация приемаOG 590
Выходной ток Iмакс.200 mA
Переключающий выходPNP
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В10 V DC ... 30 V DC 1)
Остаточная пульсация< 5 Vss 2)
Частота переключения600 Hz 4)
Дистанция обнаружения50 mm 1)
Размер светового пятна5 mm x 5 mm
Функция выходного сигналаСВЕТЛО
Устойчивость к сотрясениямСогласно IEC 60068
Электрическое подсоединениеРазъем M12, 5-конт.
Диапазон температур при работе–20 °C ... +60 °C
Диапазон температур при хранении–40 °C ... +70 °C
4) При соотношении «светло/темно» 11, без временной задержки.
