Описание
Технические чертежи
Варианты настройки Тип подключения Схема соединений Габаритный чертеж Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27270906 |
| UNSPSC | 39121528 |
| Вес, кг | 400 g |
| Оценка | 20 µs 5) |
| Размер | 30,4 mm x 53 mm x 80 mm |
| Функция | Задержка при выключении 20 мс, подключаемая |
| Материал | Цинк, литье под давлением |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |

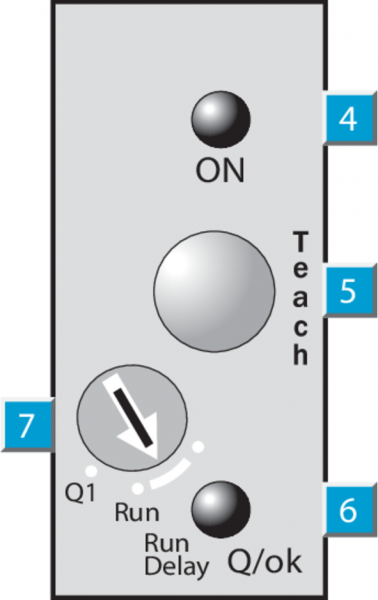

| Настройка | Кнопка настройки |
| Тип защиты | IP67 |
| Длина волны | 470 nm, 525 nm, 640 nm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод, RGB |
| Вход, настройка | PNPTeach: U = 10 V ... < UVRun: U < 2 V |
| Неустойчивость | < 10 µs |
| Метод настройки | Настройка динамическая (мин./макс.) |
| Время накопления | 25 мс, энергонезависимое сохранение |
| Дискретный выход | PNP: HIGH = UВ– ≤ 2 В/LOW прибл. 0 В |
| Потребление тока | < 150 mA 3) |
| Степень защиты (IP) | II 7) |
| Вход, вход гашения | PNPПогашено: U > 10 В… < UvСо свободным ходом: U < 2 В 6) |
| Выходной ток Iмакс. | 100 mA |
| Переключающий выход | PNP |
| Напряжение питания, В | 12 V DC ... 30 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Частота переключения | 25 kHz 4) |
| Дистанция обнаружения | В соответствии со световодом |
| Размер светового пятна | 0,8 mm x 4 mm |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| Допуск области сканирования | В соответствии со световодом |
| Электрическое подсоединение | Разъем M12, 5-конт. |
| Диапазон температур при работе | –10 °C ... +60 °C |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –10 °C ... +75 °C |
