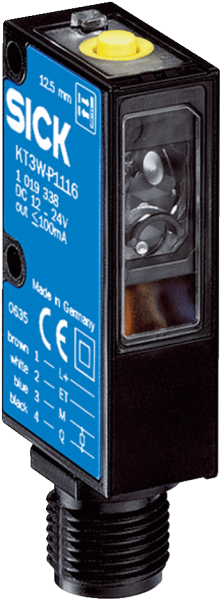

Габаритный чертеж Варианты настройки Тип подключения Схема соединений Дистанция обнаружения Показать всё Скрыть всёХарактеристики
| ETIM | EC001820 |
|---|---|
| ECl@ss | 27270906 |
| UNSPSC | 39121528 |
| Вес, кг | 11 g |
| Оценка | 50 µs 5) |
| Размер | 12 mm x 40 mm x 22 mm |
| Материал | ABS |
| № файла UL | NRKH.E181493 & NRKH7.E181493 |
| Настройка | Кнопка настройки |
| Тип защиты | IP67 |
| Длина волны | 470 nm, 525 nm, 640 nm |
| Схемы защиты | Uв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех |
| Форма корпуса | Прямоугольный |
| Источник света | Светодиод, RGB 1) |
| Вход, настройка | NPNTeach: U < 2 VRun: U = 10 V ... < UV |
| Метод настройки | 2-точечная настройка статическая |
| Время накопления | 25 мс, энергонезависимое сохранение |
| Дискретный выход | NPN: HIGH = прибл. UВ/LOW ≤ 2 В |
| Потребление тока | < 35 mA 3) |
| Степень защиты (IP) | II 6) |
| Выходной ток Iмакс. | 100 mA |
| Переключающий выход | NPN |
| 1) Средний срок службы | 100 000 ч при TU = +25 °C. |
| Напряжение питания, В | 12 V DC ... 24 V DC 1) |
| Остаточная пульсация | ≤ 5 Vss 2) |
| Частота переключения | 10 kHz 4) |
| 1) Предельные значения | пост. ток 12 (– 10 %)...24 В (+ 20 %). Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A. |
| Дистанция обнаружения | 12,5 mm |
| Размер светового пятна | 1,5 mm x 6,5 mm |
| Положение светового пятна | Продольно 2) |
| Устойчивость к сотрясениям | Согласно IEC 60068 |
| Допуск области сканирования | ± 2 mm |
| Электрическое подсоединение | Разъем M12, 4-конт. |
| Диапазон температур при работе | –10 °C ... +55 °C |
| 4) При соотношении светло/темно 1 | 1. |
| Диапазон температур при хранении | –20 °C ... +75 °C |
