Каталог·Датчики регистрации·LUT3-810 Датчик флуоресцентный 10 мм, УФ-светодиод 375 нм, 12–30 В DC

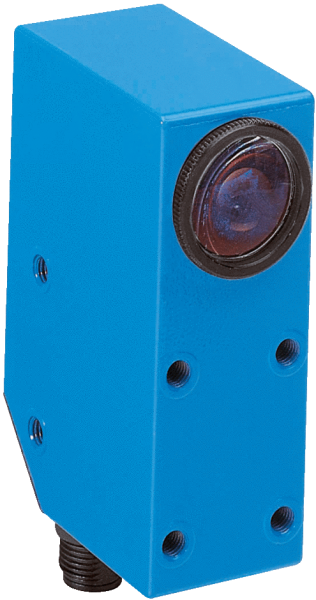

1012867 — LUT3-810 Датчик флуоресцентный 10 мм

LUT3-810
SICK
Заказной №1012867
Цена по запросу
Запросить ценуНаписать в WhatsApp

Связаться: (067) 285 77 70

Описание

Показать всё Скрыть всё

  • Характеристики
    Размеры (Ш x В x Г)30,4 mm x 53 mm x 80 mm
    Дистанция обнаружения10 mm 1)
    Форма корпуса (выход света)Прямоугольный
    Источник светаСветодиод, Ультрафиолетовый свет 2)
    Длина волны375 nm
    Размер светового пятна2 mm x 6 mm
    Фильтрация приемаKV 418 (стандарт)
    Область приема450 nm ... 750 nm
    НастройкаПотенциометр
    Функция выходного сигналаСВЕТЛО
    • 1) От передней кромки объектива.
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания12 V DC ... 30 V DC 1)
    Остаточная пульсация< 2 Vss 2)
    Потребление тока< 60 mA 3)
    Частота переключения1,5 kHz 4)
    Оценка350 µs 5)
    Переключающий выходPNP, NPN
    Дискретный выход (напряжение)

    PNP: HIGH = UV– ≤ 3 В / LOW = ок. 0 В

    NPN: HIGH = прибл. UВ/LOW ≤ 2 В

    Тип переключенияСВЕТЛО
    Выходной ток Iмакс.100 mA
    Тип подключенияРазъем M12, 5-конт.
    Класс защитыII 6)
    Схемы защиты

    Uв-подключения с защитой от переполюсовки

    Выход Q с защитой от короткого замыкания

    Подавление импульсных помех

    Тип защитыIP67
    Вес400 g
    Материал корпусаЦинк, литье под давлением
    • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
    • 2) Не допускается превышение или занижение допуска Uv.
    • 3) Без нагрузки.
    • 4) При соотношении светло/темно 1:1.
    • 5) Продолжительность сигнала при омической нагрузке.
    • 6) Расчетное напряжение постоянного тока 50 В.
  • Данные окружающей среды
    Диапазон температур при работе–10 °C ... +55 °C
    Диапазон температур при хранении–25 °C ... +75 °C
    Устойчивость к сотрясениямСогласно IEC 60068
    № файла ULNRKH.E181493 & NRKH7.E181493
  • Классификации
    ECl@ss 5.027270908
    ECl@ss 5.1.427270908
    ECl@ss 6.027270908
    ECl@ss 6.227270908
    ECl@ss 7.027270908
    ECl@ss 8.027270908
    ECl@ss 8.127270908
    ECl@ss 9.027270908
    ETIM 5.0EC001822
    ETIM 6.0EC001822
    UNSPSC 16.090139121528
Показать всё Скрыть всё

Технические чертежи

Габаритный чертеж Варианты настройки Тип подключения Схема соединений Характеристика Вид: Галерея Список Показать всё Скрыть всё
Показать всё Скрыть всё

Характеристики

ETIMEC001822
ECl@ss27270908
UNSPSC39121528
Вес, кг400 g
Оценка350 µs 5)
Размер30,4 mm x 53 mm x 80 mm
МатериалЦинк, литье под давлением
№ файла ULNRKH.E181493 & NRKH7.E181493
НастройкаПотенциометр
Тип защитыIP67
Длина волны375 nm
Схемы защитыUв-подключения с защитой от переполюсовкиВыход Q с защитой от короткого замыканияПодавление импульсных помех
Форма корпусаПрямоугольный
Источник светаСветодиод, Ультрафиолетовый свет 2)
Область приема450 nm ... 750 nm
Дискретный выходPNP: HIGH = UV– ≤ 3 В / LOW = ок. 0 ВNPN: HIGH = прибл. UВ/LOW ≤ 2 В
Потребление тока< 60 mA 3)
Тип переключенияСВЕТЛО
Степень защиты (IP)II 6)
Фильтрация приемаKV 418 (стандарт)
Выходной ток Iмакс.100 mA
Переключающий выходPNP, NPN
2) Средний срок службы100 000 ч при TU = +25 °C.
Напряжение питания, В12 V DC ... 30 V DC 1)
Остаточная пульсация< 2 Vss 2)
Частота переключения1,5 kHz 4)
Дистанция обнаружения10 mm 1)
Размер светового пятна2 mm x 6 mm
Функция выходного сигналаСВЕТЛО
Устойчивость к сотрясениямСогласно IEC 60068
Электрическое подсоединениеРазъем M12, 5-конт.
Диапазон температур при работе–10 °C ... +55 °C
4) При соотношении светло/темно 11.
Диапазон температур при хранении–25 °C ... +75 °C
