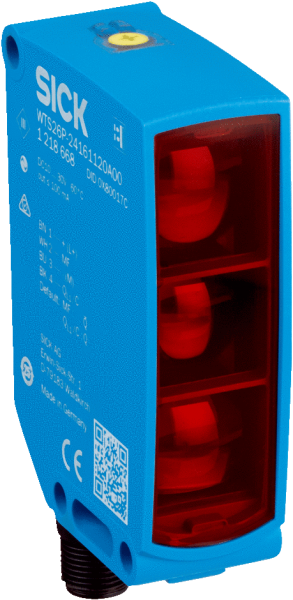

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Технология TwinEye, Подавление заднего фона
  Размеры (Ш x В x Г)	24,6 mm x 82,5 mm x 53,3 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	10 mm ... 1.200 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 10 mm (550 mm)
  Длина волны	635 nm
  Настройка	BluePilot: поворотно-нажимной элемент с индикацией расстояния срабатывания IO-Link
  Конфигурация контакта 2	Внешний вход (тест), обучение, дискретный сигнал
  Специальные случаи применения	Обнаружение объектов с неровной и блестящей поверхностью

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss
  Потребление тока	≤ 30 mA 2) < 50 mA 3)
  Переключающий выход	PUSH/PULL PNP NPN
  Функция выходного сигнала	Комплементарный, Контакт 2: нормально закрытый NPN (активация при наличии отраженного света), нормально открытый PNP (активация при отсутствии отраженного света), Контакт 4: нормально открытый NPN (активация при отсутствии отраженного света), нормально закрытый PNP (активация при наличии отраженного света), интерфейс IO-Link
  Тип переключения	СВЕТЛО/ТЕМНО
  Сигнальное напряжение PNP HIGH/LOW	Ок. UV — 2,5 В/0 В
  Сигнальное напряжение NPN HIGH/LOW	Ок. Uv/ < 2,5 В
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 1,25 ms 4)
  Частота переключения	400 Hz 5)
  Тип подключения	Разъем M12, 4-конт.
  Схемы защиты	A 6) B 7) C 8) D 9)
  Класс защиты	III
  Вес	80 g
  IO-Link	✔
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67
  Диапазон температур при работе	–40 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения.
  • 2) 16 В пост. тока ... 30 В пост. тока, без нагрузки.
  • 3) 10 В пост. тока ... 16 В пост. тока, без нагрузки.
  • 4) Продолжительность сигнала при омической нагрузке в режиме переключения. Возможны другие значения в режиме COM2.
  • 5) При соотношении «светло/темно» 1:1, в режиме переключения. Возможны другие значения в режиме IO-Link.
  • 6) А = подключения UV с защитой от переполюсовки.
  • 7) B = входы и выходы с защитой от инверсии полярности.
  • 8) C = подавление импульсных помех.
  • 9) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

• Smart Task

  Обозначение интеллектуальной задачи	Базовая логика
  Логическая функция	Прямой И ИЛИ Окно Гистерезис
  Функция таймера	Деактивирован Задержка включения Задержка выключения Замедление включения и выключения Импульс (One Shot)
  Инвертор	Да
  Частота переключения	SIO Direct: 350 Hz 1) SIO Logic: 300 Hz 2) IOL: 280 Hz 3)
  Время отклика	SIO Direct: 1.4 ms 1) SIO Logic: 1.65 ms 2) IOL: 1.75 ms 3)
  Точность воспроизведения	SIO Direct: 750 µs 1) SIO Logic: 800 µs 2) IOL: 900 µs 3)
  Дискретный сигнал QL1	Переключающий выход
  Дискретный сигнал QL2	Переключающий выход

  • 1) SIO Direct: работа датчика в стандартном режиме I/O без коммуникации IO-Link и без применения логических и временных параметров датчика (настройка «прямой»/«неактивный»).
  • 2) SIO Logic: работа датчика в стандартном режиме I/O без коммуникации IO-Link. Применение логических и временных параметров датчика, дополнительные функции автоматизации.
  • 3) IOL: работа датчика с полной коммуникацией IO-Link и применением логических, временных параметров и параметров функций автоматизации.

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM2 (38,4 kBaud)
  Время цикла	2,3 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 ... 15 = пустой
  VendorID	26
  DeviceID HEX	0x80017C
  DeviceID DEZ	8388988

Показать всё Скрыть всё

Технические чертежи

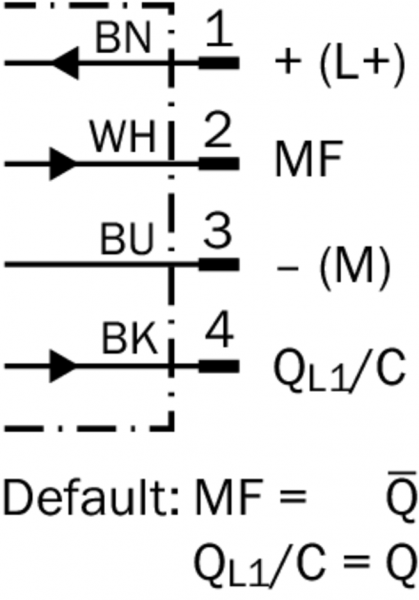

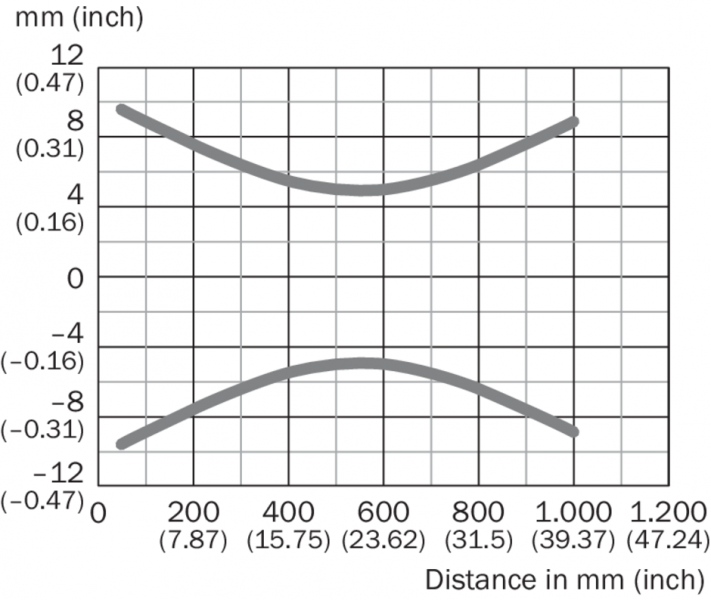

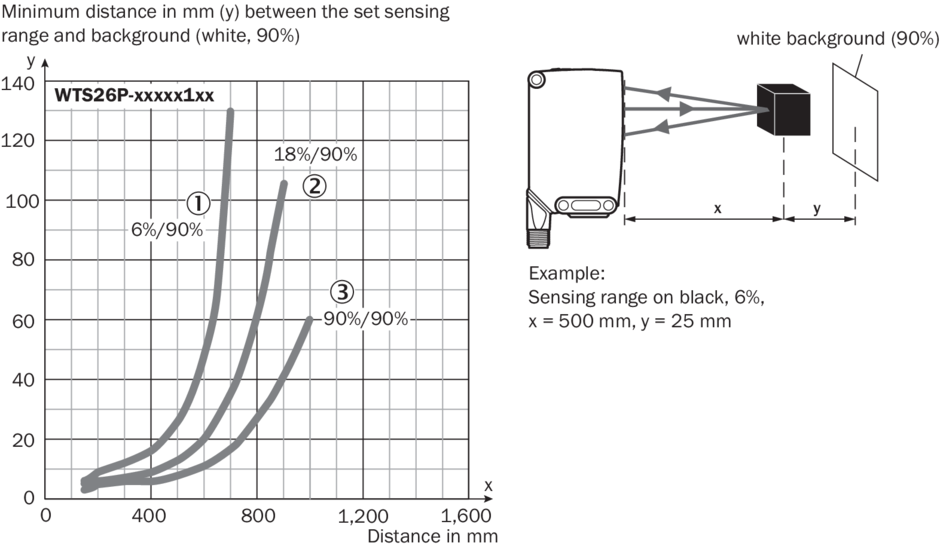

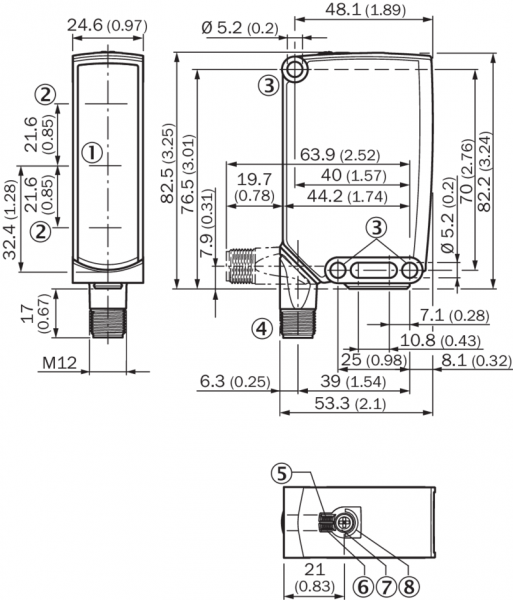

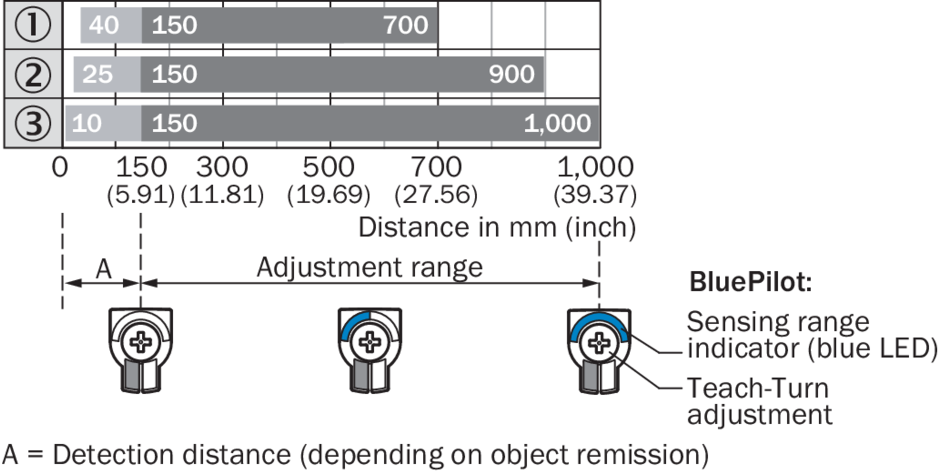

Схема соединений cd-390 Характеристика WTS26P-xxxxx1xx Размер светового пятна WTS26P-xxxxx1xx Диаграмма расстояний срабатывания WTS26P-xxxxx1xx Габаритный чертеж WTS26, штекер Вид: Галерея Список Показать всё Скрыть всё
