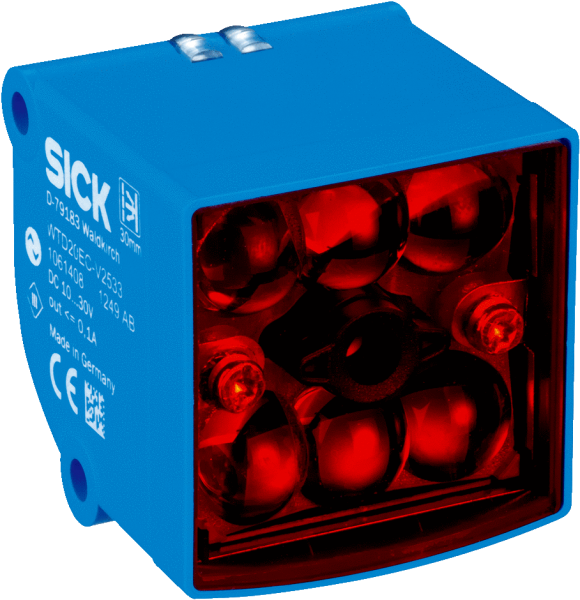

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта
  Размеры (Ш x В x Г)	42 mm x 42 mm x 45 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	30 mm ... 40 mm 1)
  Расстояние срабатывания	30 mm ... 40 mm
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 2)
  Размеры светового пятна (расстояние)	Ø 1 mm (30 mm) 3)
  Длина волны	635 nm
  Настройка	IO-Link
  Специальные случаи применения	Обнаружение объектов при отсутcвии зазоров между ними
  Подавление заднего фона	≥ 80 mm
  Основной признак объекта	Блестящие и призматические кромки
  Особые свойства	В датчике установлено оптимизированное логическое устройство для оценки внутреннего сигнала специально для блестящих, круглых и призматических кромок первичных упаковок, например, от напитков.

  • 1) Макс. расстояние срабатывания относительно передней кромки объекта. При этом передняя кромка объекта должна находиться в пределах рабочей зоны.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 3) 4 шт.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 70 mA 3)
  Переключающий выход	PNP
  Выходной ток Iмакс.	≤ 100 mA 4)
  Тип подключения	Кабель с разъемом M12, 4-конт., 270 mm
  Материал кабеля	PVC
  Схемы защиты	A 5) B 6) C 7)
  Класс защиты	III
  Вес	130 g
  IO-Link	✔
  Скорость передачи	COM2
  Материал корпуса	Пластик, Novodur
  Тип защиты	IP67
  Диапазон температур при работе	–40 °C ... +55 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  Производительность, макс.	≤ 200 000 шт./ч
  Скорость объекта, макс.	≤ 3 m/s
  Радиус контура объекта	2 mm ... 20 mm
  Точность переключения	≤ 2 радиуса
  Точность воспроизведения	typ. < 1 mm
  Длительность импульса (Q2)	≤ 20 ms
  Задержка при включении Q1 и Q2	0 ms ... 255 ms 8)
  Задержка при выключении Q1	0 ms ... 255 ms 8)
  Ширина объекта, мин.	≤ 20 mm
  Высота объекта, мин.	≥ 50 mm

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) При 24 В.
  • 4) 2 переключающих выхода с Imax = 100 мА на каждом.
  • 5) А = подключения UV с защитой от переполюсовки.
  • 6) B = входы и выходы с защитой от инверсии полярности.
  • 7) C = подавление импульсных помех.
  • 8) Регулируется через IO-Link. Предварительная установка на 50 мс.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

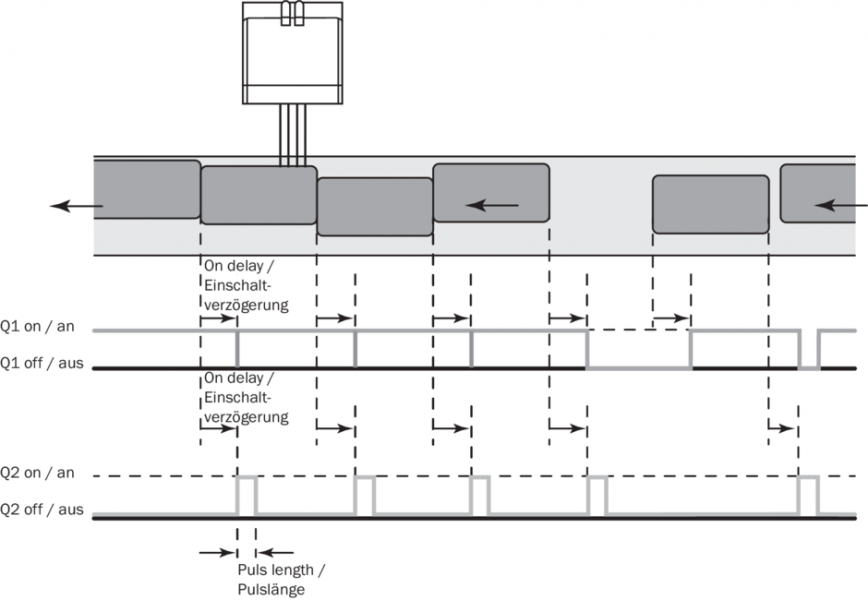

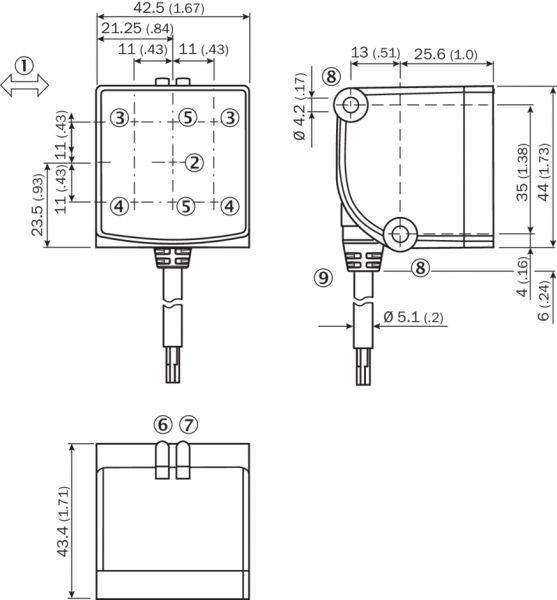

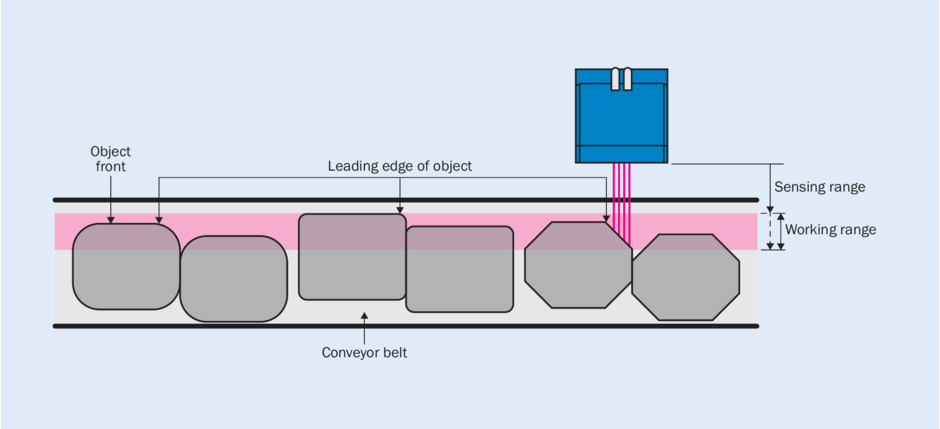

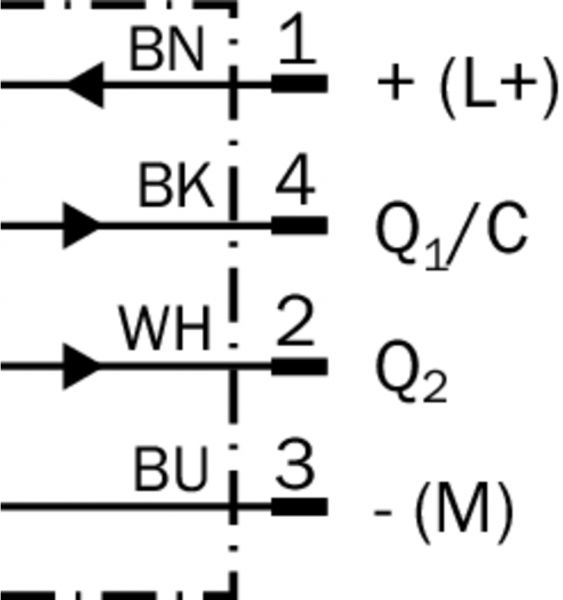

Схема соединений cd-244 дискретный сигнал Габаритный чертеж WTD20E-V/W11xx, кабель подробное описание расстояний срабатывания Вид: Галерея Список Показать всё Скрыть всё
