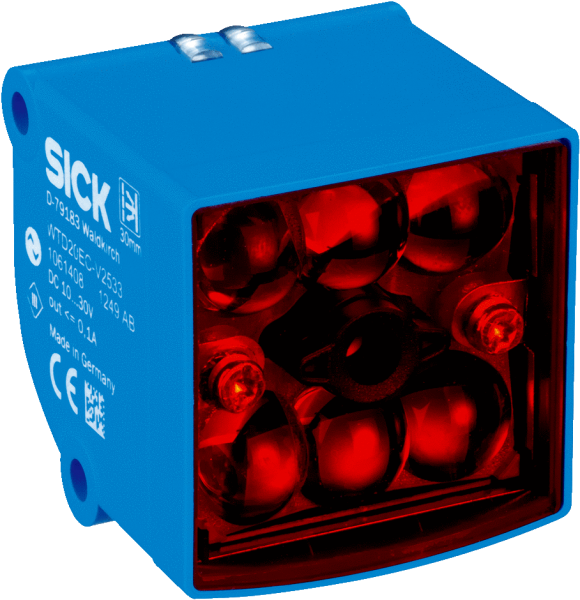

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта
  Размеры (Ш x В x Г)	42 mm x 42 mm x 45 mm
  Форма корпуса (выход света)	Прямоугольный
  Вид излучения	Видимый красный свет
  Источник света	Светодиод PinPoint 1)
  Длина волны	635 nm
  Настройка	IO-Link
  Специальные случаи применения	Обнаружение объектов при отсутcвии зазоров между ними
  Основной признак объекта	Кромки, Скругленные кромки, Круглые и призматические кромки, Блестящие и призматические кромки, Кромки на неровных поверхностях
  Режим работы	Упаковки, Упаковки Oversize Fit, Складные коробки, Складные коробки Slim Fit 2)
  Режим работы Packaging	Основной признак объекта: скругленные кромки Подавление заднего фона: ≥ 80 мм Высота объекта, мин.: ≥ 50 мм Ширина объекта, мин.: ≥ 20 мм Радиус контура объекта: 2–5 мм Расстояние срабатывания: 30–35 мм — Основной признак объекта: круглые и призматические кромки Ширина объекта, мин.: ≥ 30 мм Радиус контура объекта: 5–20 мм Расстояние срабатывания: 30–40 мм
  Режим работы Packaging «Oversize Fit»	Основной признак объекта: блестящие и призматические кромки Подавление заднего фона: ≥ 60 мм Высота объекта, мин.: ≥ 30 мм Ширина объекта, мин.: ≥ 30 мм Радиус контура объекта: 5–20 мм Расстояние срабатывания: 30–40 мм
  Режим работы Folded Box	Основной признак объекта: кромки Подавление заднего фона: ≥ 60 мм Высота объекта, мин.: ≥ 30 мм Ширина объекта, мин.: ≥ 10 мм Радиус контура объекта: 1–2 мм Расстояние срабатывания: 30 мм ± 2 мм
  Режим работы Folded Box «Slim Fit»	Основной признак объекта: кромки неровных поверхностей Подавление заднего фона: ≥ 60 мм Высота объекта, мин.: ≥ 30 мм Ширина объекта, мин.: ≥ 10 мм Радиус контура объекта: 1–2 мм Расстояние срабатывания: 30 мм ± 2 мм

  • 1) Средний срок службы: 100 000 ч при TU = +25 °C.
  • 2) См. «Техническую информацию» на вкладке «Загрузки» «Документация».

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 70 mA 3)
  Переключающий выход	PNP
  Выходной ток Iмакс.	≤ 100 mA 4)
  Тип подключения	Разъем M12, 4-конт.
  Схемы защиты	A 5) B 6) C 7)
  Класс защиты	III
  Вес	130 g
  IO-Link	✔
  Скорость передачи	COM2
  Материал корпуса	Пластик, Novodur
  Тип защиты	IP67
  Диапазон температур при работе	–40 °C ... +55 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  Производительность, макс.	≤ 200 000 шт./ч
  Скорость объекта, макс.	0,6 m/s ... 3 m/s 8)
  Скорость объекта, рекомендуемая	0,05 m/s ... 0,25 m/s
  Точность переключения	≤ 2 радиуса
  Точность воспроизведения	typ. < 1 mm
  Задержка при включении Q1 и Q2	0 ms ... 255 ms
  Задержка при выключении Q1	0 ms ... 255 ms

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) При 24 В.
  • 4) 2 переключающих выхода с Imax = 100 мА на каждом.
  • 5) А = подключения UV с защитой от переполюсовки.
  • 6) B = входы и выходы с защитой от инверсии полярности.
  • 7) C = подавление импульсных помех.
  • 8) Максимальная последовательность импульсов до 1200 импульсов/мин.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

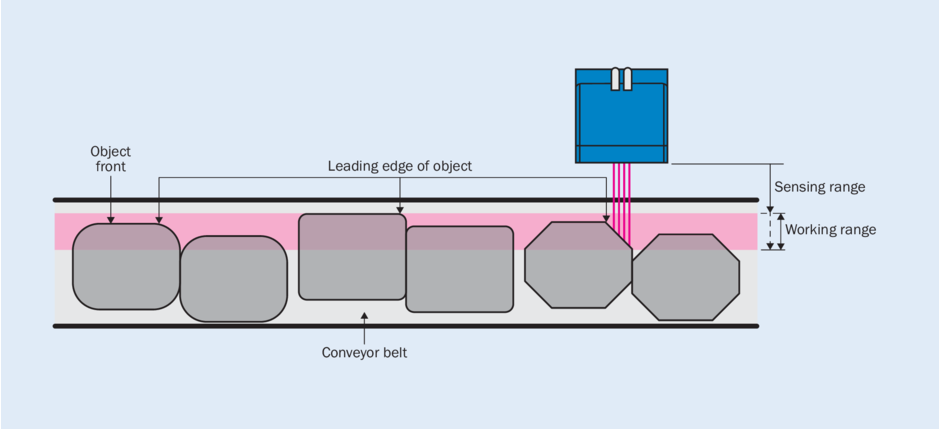

Технические чертежи

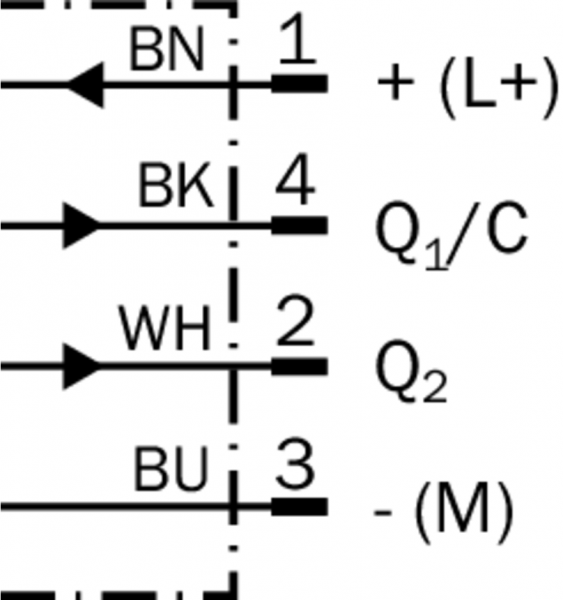

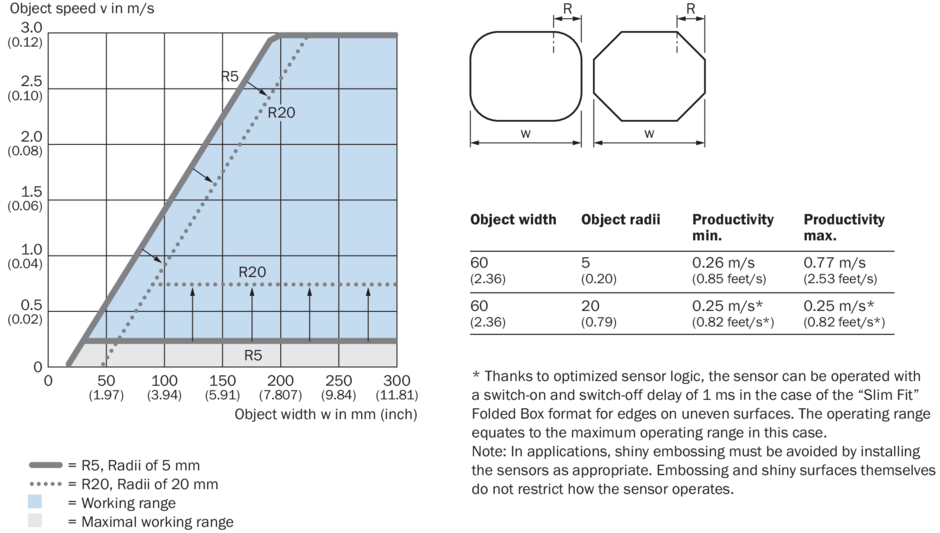

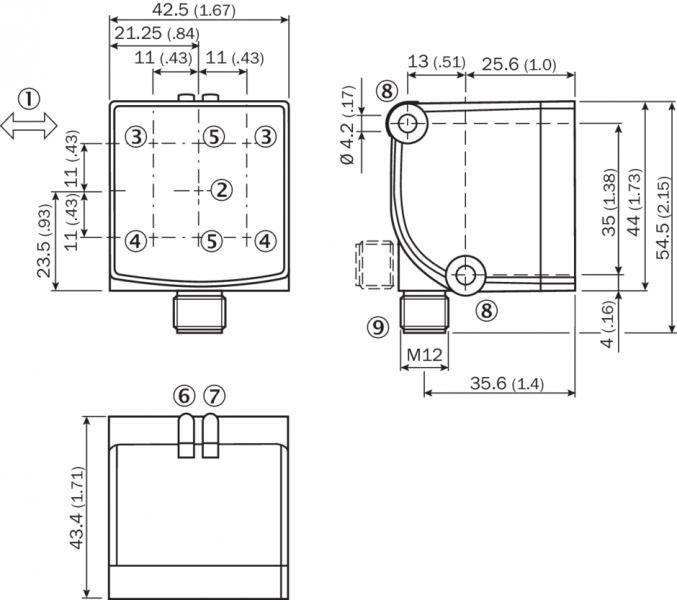

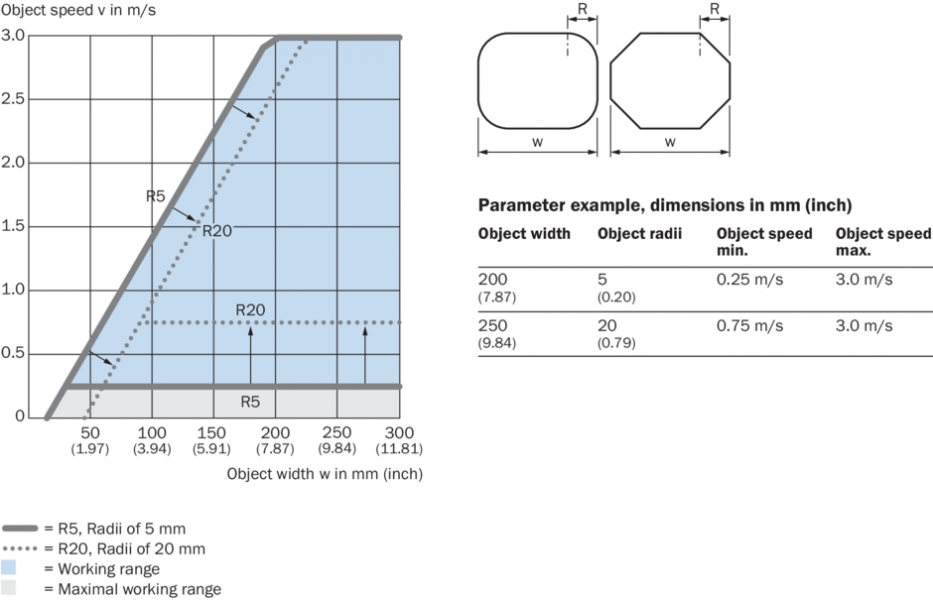

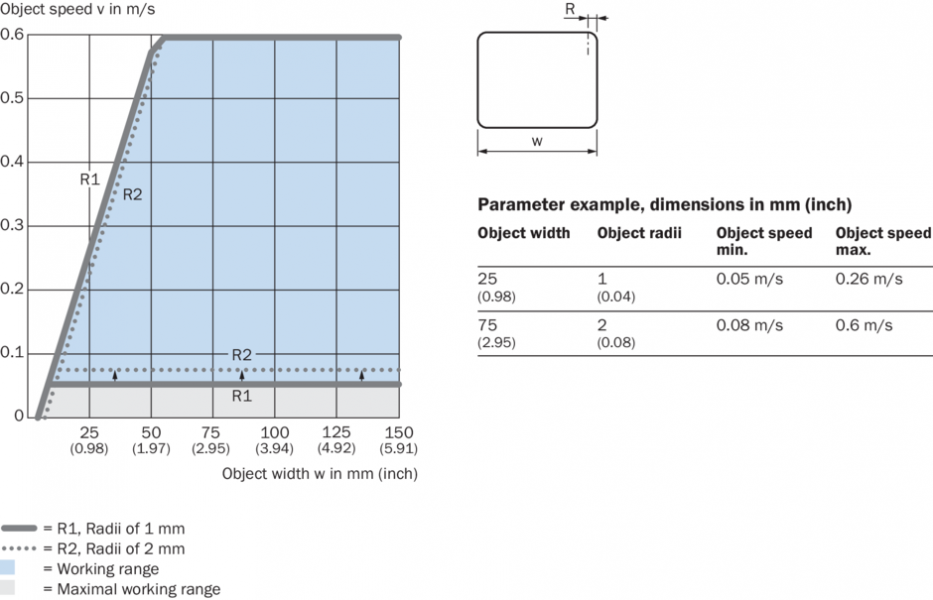

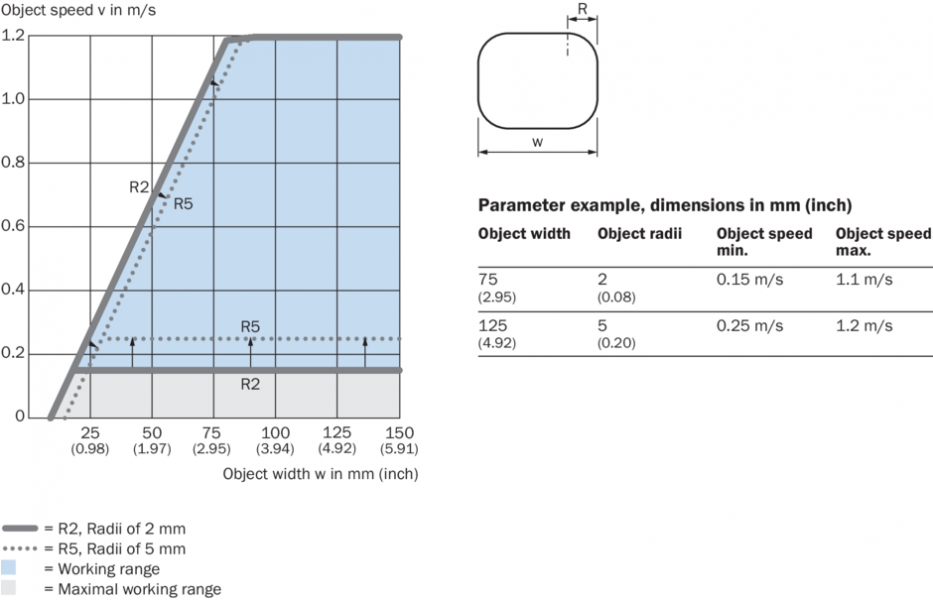

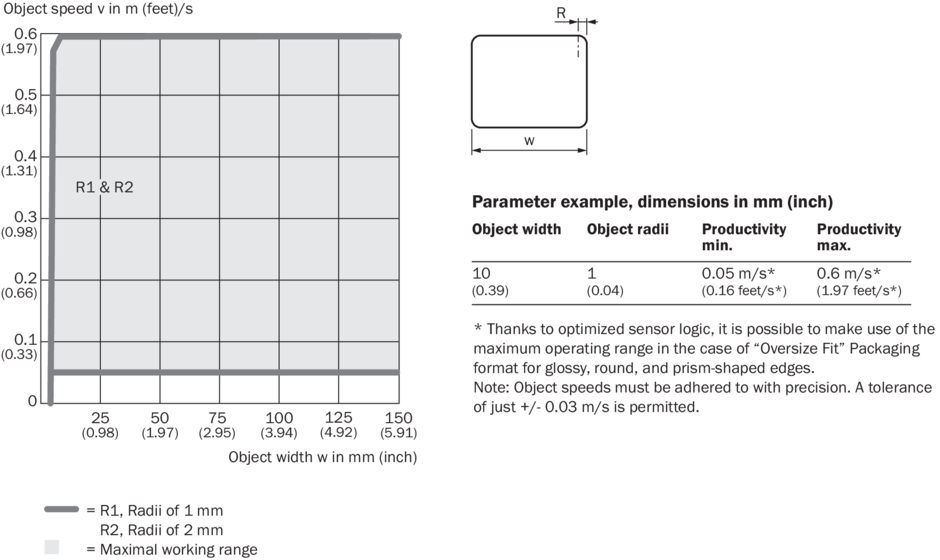

Схема соединений cd-244 характеристика, блестящие и призматические кромки, скорость объекта характеристика, кромки неровных поверхностей, скорость объекта Габаритный чертеж WTD20E-V/W24xx, штекер характеристика, круглые и призматические кромки, скорость объекта характеристика, кромки, скорость объекта характеристика, скругленные кромки, скорость объекта подробное описание расстояний срабатывания Вид: Галерея Список Показать всё Скрыть всё
