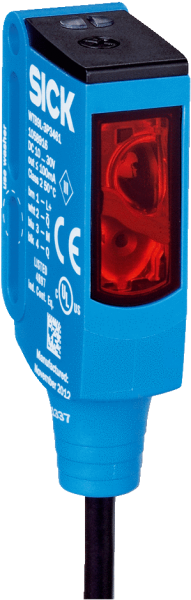

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
  Размеры (Ш x В x Г)	12,2 mm x 50 mm x 23,6 mm
  Форма корпуса (выход света)	Прямоугольный
  Схема расположения отверстий	M3
  Дистанция работы, макс.	25 mm ... 300 mm 1)
  Расстояние срабатывания	25 mm ... 300 mm 1)
  Вид излучения	Видимый красный свет
  Источник света	Лазер 2)
  Размеры светового пятна (расстояние)	Ø 1 mm (170 mm)
  Длина волны	650 nm
  Класс лазера	1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)
  Настройка	Потенциометр, 5 оборотов
  Специальные случаи применения	Обнаружение объектов маленького размера

  • 1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
  • 2) Средний срок службы 50 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	PNP 4)
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО 4)
  Выходной ток Iмакс.	≤ 100 mA
  Оценка	≤ 0,5 ms 5)
  Частота переключения	1.000 Hz 6)
  Тип подключения	Кабель с разъемом M12, 4-конт., 120 mm 7)
  Материал кабеля	PVC
  Сечение провода	0,14 mm²
  Схемы защиты	A 8) B 9) C 10)
  Класс защиты	III
  Вес	80 g
  Материал корпуса	Пластик, VISTAL®
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67 IP69K
  Диапазон температур при работе	–10 °C ... +50 °C
  Диапазон рабочих температур, расширенный	–30 °C ... +55 °C 11) 12)
  Диапазон температур при хранении	–30 °C ... +70 °C
  № файла UL	NRKH.E181493

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Q = «СВЕТЛО».
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) При соотношении светло/темно 1:1.
  • 7) Запрещается деформировать кабель ниже 0 °C.
  • 8) А = подключения UV с защитой от переполюсовки.
  • 9) B = входы и выходы с защитой от инверсии полярности.
  • 10) C = подавление импульсных помех.
  • 11) Начиная с Tu = 50 °C допустимы макс. напряжение питания Vmax = 24 В и макс. выходной ток Imax = 50 мA.
  • 12) Работа при температуре ниже Tu = –10 °C возможна, если датчик уже включен при Tu > –10 °C, после этого охлаждается и не отсоединяется от питающего напряжения. Включение ниже Tu = –10 °C недопустимо.

• Классификации

  ECl@ss 5.0	27270904
  ECl@ss 5.1.4	27270904
  ECl@ss 6.0	27270904
  ECl@ss 6.2	27270904
  ECl@ss 7.0	27270904
  ECl@ss 8.0	27270904
  ECl@ss 8.1	27270904
  ECl@ss 9.0	27270904
  ETIM 5.0	EC002719
  ETIM 6.0	EC002719
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

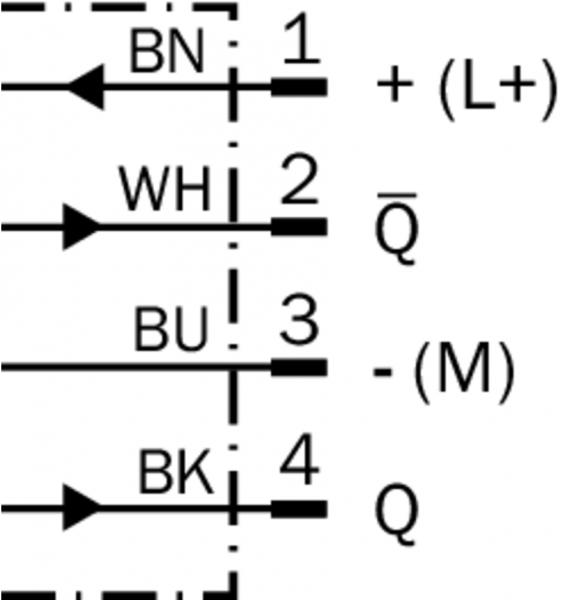

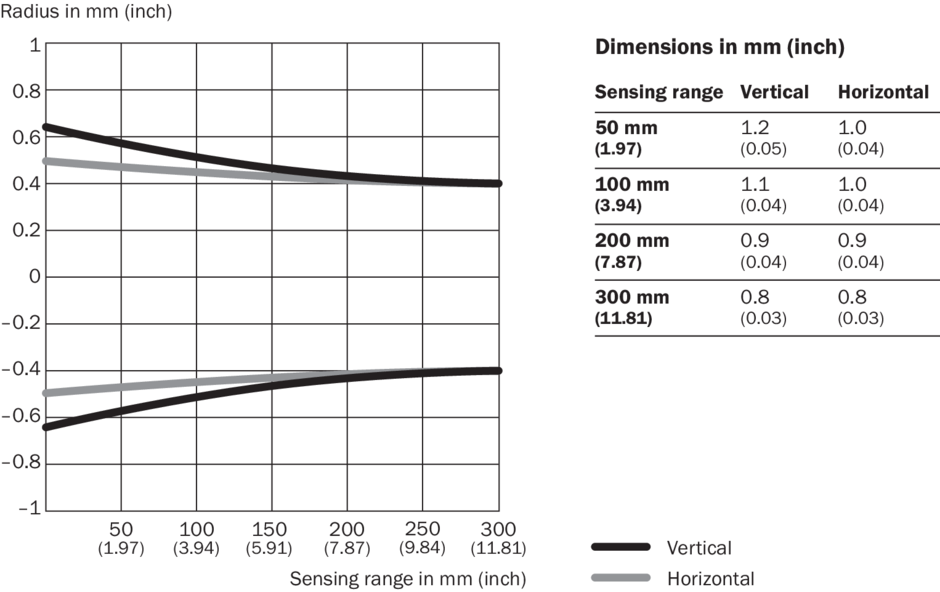

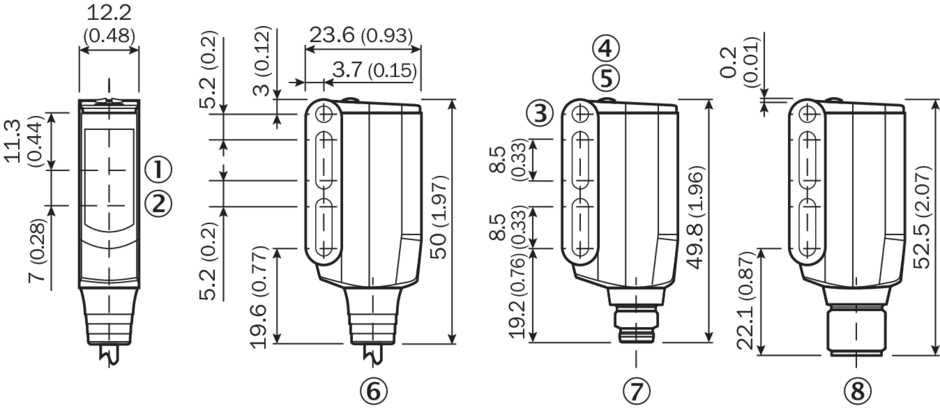

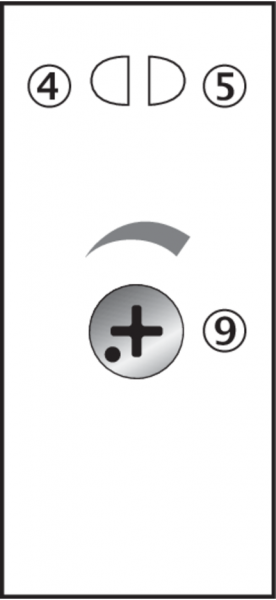

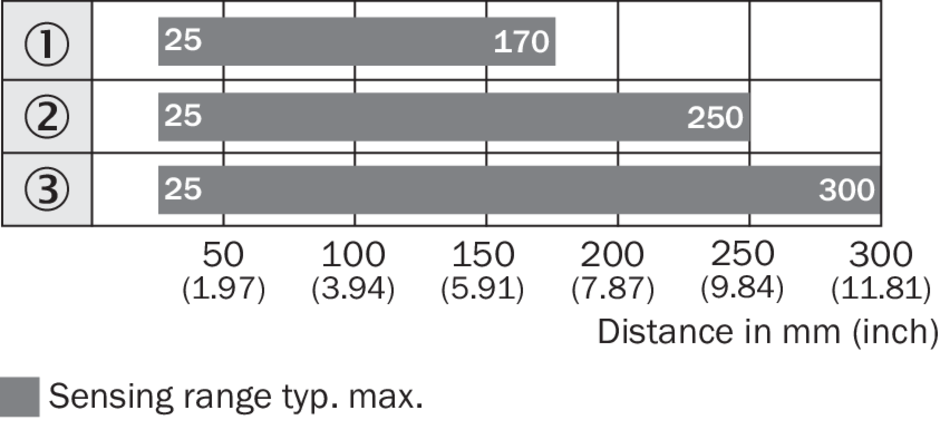

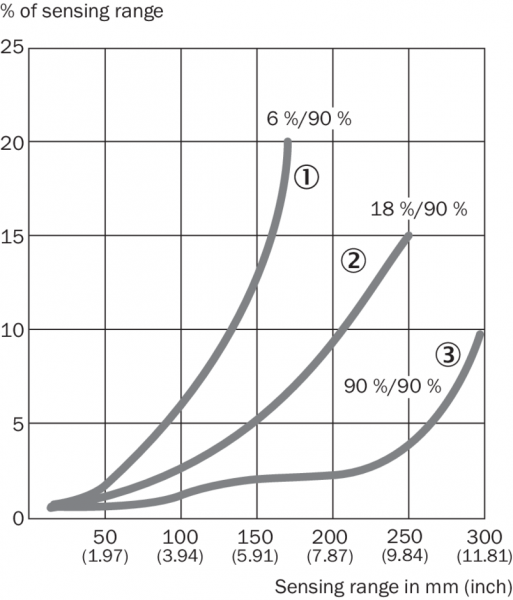

Опции настройки Потенциометр Схема соединений cd-083 Характеристика Размер светового пятна Диаграмма расстояний срабатывания Габаритный чертеж WTB9L-3 Вид: Галерея Список Показать всё Скрыть всё
