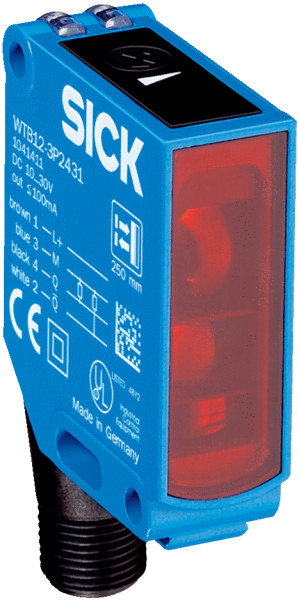

WTB12-3P2461S02

Характеристики

Принцип датчика/ обнаружения	Датчик с отражением от объекта, Подавление заднего фона
Размеры (Ш x В x Г)	15,6 mm x 48,5 mm x 42 mm
Форма корпуса (выход света)	Прямоугольный
Дистанция работы, макс.	30 mm ... 700 mm 1)
Расстояние срабатывания	50 mm ... 700 mm 2)
Вид излучения	Видимый красный свет
Источник света	Светодиод PinPoint 3)
Размеры светового пятна (расстояние)	Ø 9 mm (400 mm)
Настройка	Потенциометр, 5 оборотов
Особые свойства	Расстояние срабатывания ограничено до 700 мм +/- 100 мм Расстояние срабатывания по умолчанию: 200 мм

1) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033).
2) +/- 100 mm.
3) Средний срок службы: 100 000 ч при TU = +25 °C.

Механика/электроника

Напряжение питания	10 V DC ... 30 V DC 1)
Остаточная пульсация	≤ 5 Vss 2)
Потребление тока	≤ 40 mA 3)
Переключающий выход	PNP
Функция выходного сигнала	Комплементарный
Тип переключения	СВЕТЛО/ТЕМНО
Сигнальное напряжение PNP HIGH/LOW	> Uv - 2,5 V / ca. 0 V
Выходной ток Iмакс.	100 mA
Оценка	≤ 700 µs 4)
Частота переключения	± 750 Hz 5)
Тип подключения	Разъем M12, 4-конт.
Схемы защиты	A 6) C 7) D 8)
Класс защиты	III
Вес	120 g
Специальный продукт	✔
Материал корпуса	Металл
Тип защиты	IP66 IP67 IP69K
Диапазон температур при работе	–40 °C ... +60 °C
Диапазон температур при хранении	–40 °C ... +75 °C
№ файла UL	NRKH.E181493 & NRKH7.E181493

1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
2) Не допускается превышение или занижение допуска Uv.
3) Без нагрузки.
4) Продолжительность сигнала при омической нагрузке.
5) При соотношении светло/темно 1:1.
6) А = подключения UV с защитой от переполюсовки.
7) C = подавление импульсных помех.
8) D = выходы с защитой от короткого замыкания.

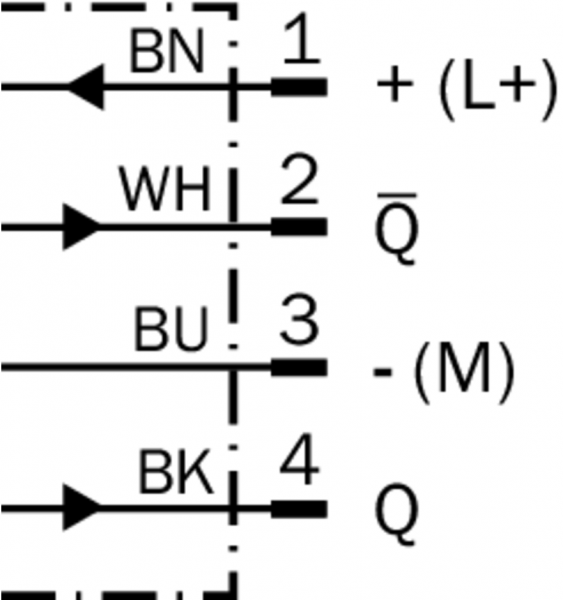

Схема соединений cd-083 Вид: Галерея Список Показать всё Скрыть всё
