Семейство W12-3

ETI    SIEMENS    ABB    WIKA    IFM    ELKO EP    HYUNDAI    VEGA    KSR KUEBLER    Johnson Controls    Siemens IA/DT (CA01)    Bosch Rexroth    Alfa Laval    SICK    Others

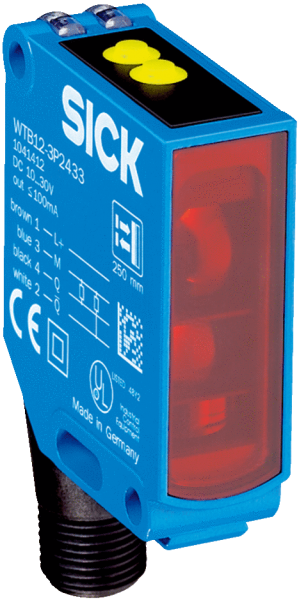

WTB12-3P2441S59

Код: 1056725
Связатся с нами: 067 285 7770

В корзину

Показать всё Скрыть всё

  • Характеристики
    Принцип датчика/ обнаруженияДатчик с отражением от объекта, Подавление заднего фона
    Размеры (Ш x В x Г)15,6 mm x 48,5 mm x 42 mm
    Форма корпуса (выход света)Прямоугольный
    Дистанция работы, макс.50 mm ... 100 mm 1)
    Вид излученияВидимый красный свет
    Источник светаСветодиод 2)
    Размеры светового пятна (расстояние)Ø 2 mm (60 mm)
    Длина волны640 nm
    НастройкаПотенциометр, 5 оборотов
    Время задержкиОдин сигнал, задержка 1,2 мс
    Особые свойства

    Наименьшие размеры распознаваемых объектов — всего 0,4 мм в диаметре

    Расстояние срабатывания по умолчанию: 55 мм

    • 1) Объект с коэффициентом диффузного отражения 6 % (на основе стандарта белого, DIN 5033).
    • 2) Средний срок службы: 100 000 ч при TU = +25 °C.
  • Механика/электроника
    Напряжение питания10 V DC ... 30 V DC 1)
    Остаточная пульсация≤ 5 Vss 2)
    Потребление тока≤ 45 mA 3)
    Переключающий выходPNP
    Функция выходного сигналаКомплементарный
    Тип переключенияСВЕТЛО
    Сигнальное напряжение PNP HIGH/LOW> Uv - 2,9 V / 0 V

    Технические чертежи

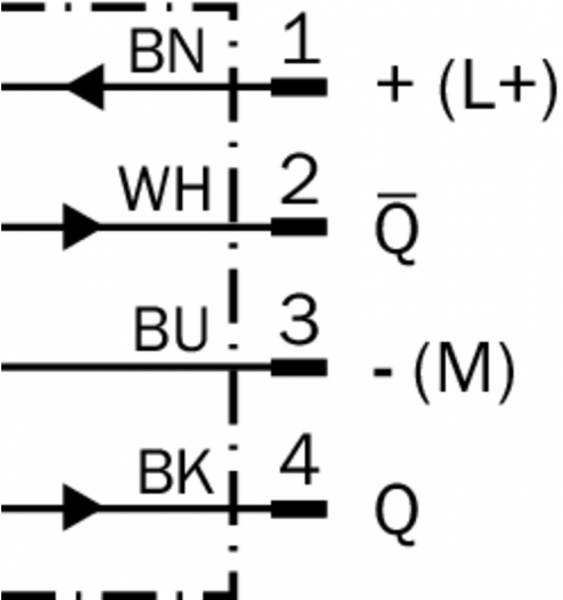

    Схема соединений cd-083 Вид: Галерея Список Показать всё Скрыть всё
