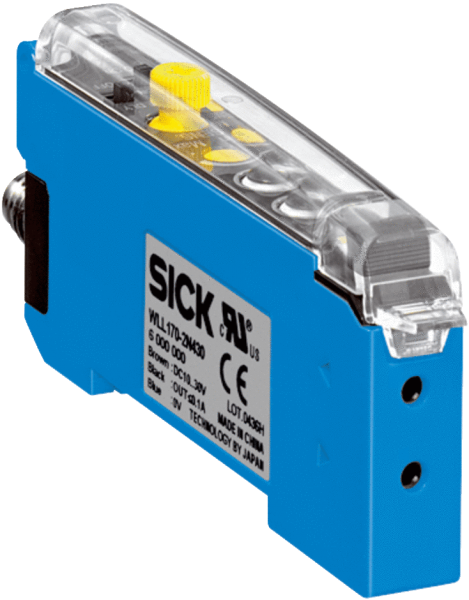

WLL170-2N192

Характеристики

Принцип датчика/ обнаружения	Оптоволоконный фотоэлектрический датчик
Размеры (Ш x В x Г)	10,5 mm x 35,5 mm x 83,7 mm
Форма корпуса (выход света)	Прямоугольный
Дистанция работы, макс.	0 mm ... 1.700 mm, Система на пересечение луча 1)
Расстояние срабатывания	0 mm ... 45 mm, Система отражения от объекта 2) 3) 0 mm ... 350 mm, Система на пересечение луча 4)
Фокус	5)
Вид излучения	Видимый зеленый свет
Источник света	Светодиод 6)
Угол излучения	Ок. 65° 5)
Длина волны	520 nm
Настройка	Потенциометр, 10 оборотов
Тип времени	Задержка выключения
Время задержки	Выбирается ползунковым переключателем, 40 ms
Индикация	Светодиод

1) Оптоволоконный кабель LL3-TB02 и насадочная линза LL3-TA01.
2) Белый объект — объект с коэффициентом диффузного отражения 90 % (на основе стандарта белого, DIN 5033), расстояние срабатывания зависит от оптоволоконного кабеля.
3) Оптоволоконный кабель LL3-DK06.
4) LL3-TB01.
5) См. данные оптоволоконного кабеля LL3.
6) Средний срок службы: 100 000 ч при TU = +25 °C.

Механика/электроника

Напряжение питания	10 V DC ... 30 V DC 1)
Остаточная пульсация	10 % 2)
Потребление тока	≤ 30 mA 3)
Переключающий выход	NPN
Количество переключающих выходов	1
Тип переключения	СВЕТЛО/ТЕМНО
Тип переключения по выбору	Выбирается, через переключатель СВЕТЛО/ТЕМНО (L/D)
Выходной ток Iмакс.	≤ 100 mA
Оценка	≤ 250 µs 4)
Частота переключения	2.000 Hz 5)
Вход	-
Тип подключения	Кабель, 3-жильный, 2 m 6)
Материал кабеля	PVC
Сечение провода	0,2 mm²
Диаметр провода	Ø 3,8 mm
Схемы защиты	A 7) B 8) C 9) D 10)
Класс защиты	III
Вес	70 g
Материал корпуса	Пластик, ABS/PC
Тип защиты	IP66 11)
Комплект поставки	Крепежный уголок BEF-WLL170
Диапазон температур при работе	–25 °C ... +55 °C
Диапазон температур при хранении	–40 °C ... +70 °C
№ файла UL	NRKH.E300503 & NRKH7.E300503

1) Предельные значения.
2) Не допускается превышение или занижение допуска Uv.
3) Без нагрузки.
4) Продолжительность сигнала при омической нагрузке.
5) При соотношении светло/темно 1:1.
6) Запрещается деформировать кабель ниже 0 °C.
7) А = подключения UV с защитой от переполюсовки.
8) B = входы и выходы с защитой от инверсии полярности.
9) C = подавление импульсных помех.
10) D = выходы с защитой от короткого замыкания.
11) При правильно подключенных оптоволоконных кабелях LL3 и закрытом защитном кожухе.

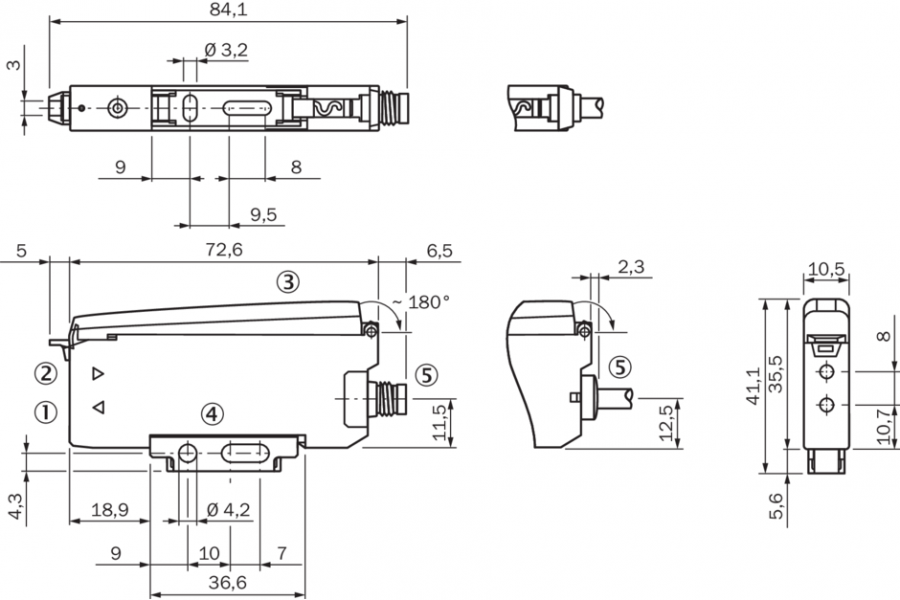

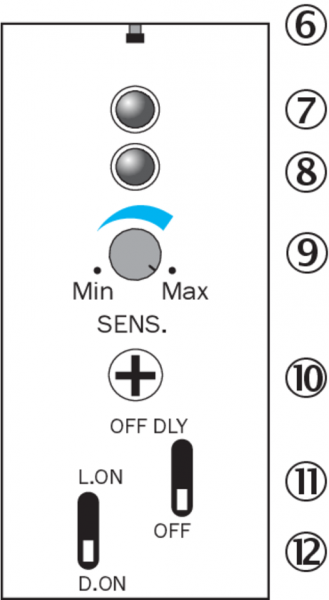

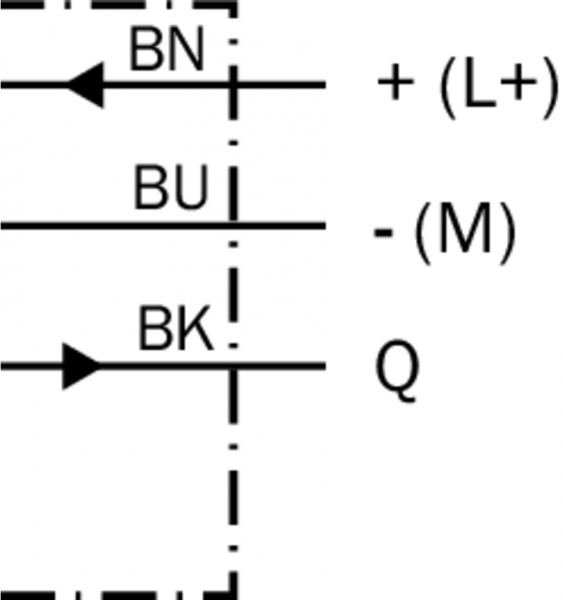

Опции настройки WLL170-2 Схема соединений cd-043 Габаритный чертеж WLL170-2 Вид: Галерея Список Показать всё Скрыть всё

Показать всё Скрыть всё

Семейство WLL170-2
