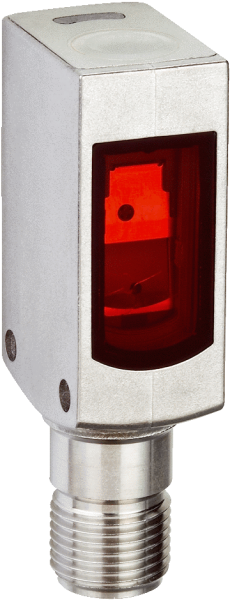

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Автоколлимация
  Размеры (Ш x В x Г)	15,3 mm x 55,4 mm x 22,2 mm
  Конструкция корпуса	Влагозащищенный 1)
  Форма корпуса (выход света)	Прямоугольный
  Схема расположения отверстий	M3
  Дистанция работы, макс.	0 m ... 4,5 m 2)
  Расстояние срабатывания	25 mm ... 300 mm 2)
  Вид излучения	Видимый красный свет
  Источник света	Лазер 3)
  Размеры светового пятна (расстояние)	Ø 1 mm (500 mm)
  Длина волны	650 nm
  Класс лазера	1 (EN 60825-1:2014, IEC 60825-1:2014 / CDRH 21 CFR 1040.10 & 1040.11)
  Настройка	Кнопка настройки
  Задержка выключения	16 ms
  Специальные случаи применения	Гигиеничные зоны и зоны с высокой влажностью, Обнаружение прозрачных объектов, Обнаружение объектов маленького размера
  Особые свойства	Источник питания 10…24 В пост. тока Задержка при выключении 15 мс (±5 %)

  • 1) Различие стандартного/влагостойкого и гигиеничного применения — основное отличие стандартного/влагостойкого исполнения от гигиеничного исполнения состоит в том, что гигиеничный продукт, соприкасающийся в технологическом процессе с пищевыми продуктами или находящийся в непосредственной близости от них, разработан с учетом требований действующих стандартов и правил соблюдения гигиенических требований, а также с соответствующим подбором материалов.
  • 2) Отражающая плёнка REF-AC1000.
  • 3) Средний срок службы 50 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 24 V DC 1)
  Остаточная пульсация	< 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	PNP 4)
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО 4)
  Выходной ток Iмакс.	≤ 50 mA
  Оценка	≤ 0,33 ms 5)
  Частота переключения	1.500 Hz 6)
  Тип подключения	Разъем M12, 4-конт. 7)
  Схемы защиты	A 8) B 9) C 10)
  Класс защиты	III
  Вес	100 g
  Поляризационный фильтр	✔
  Специальный продукт	✔
  Материал корпуса	Нержавеющая сталь, Нержавеющая сталь V4A (1.4404, 316L)
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67 IP68 IP69K 11)
  Специальное исполнение	Обнаружение прозрачных объектов
  Диапазон температур при работе	–10 °C ... +50 °C
  Диапазон рабочих температур, расширенный	–30 °C ... +55 °C 12) 13)
  Диапазон температур при хранении	–30 °C ... +70 °C

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Q = «СВЕТЛО».
  • 5) Продолжительность сигнала при омической нагрузке.
  • 6) При соотношении светло/темно 1:1.
  • 7) Макс. момент затяжки: 0,7 Нм.
  • 8) А = подключения UV с защитой от переполюсовки.
  • 9) B = входы и выходы с защитой от инверсии полярности.
  • 10) C = подавление импульсных помех.
  • 11) Только при правильно установленном соединительном кабеле с классом защиты IP69K.
  • 12) Начиная с Tu = 50 °C допустимы макс. напряжение питания Vmax = 24 В и макс. выходной ток Imax = 50 мA.
  • 13) Работа при температуре ниже Tu = –10 °C возможна, если датчик уже включен при Tu > –10 °C, после этого охлаждается и не отсоединяется от питающего напряжения. Включение ниже Tu = –10 °C недопустимо.

• Классификации

  ECl@ss 5.0	27270902
  ECl@ss 5.1.4	27270902
  ECl@ss 6.0	27270902
  ECl@ss 6.2	27270902
  ECl@ss 7.0	27270902
  ECl@ss 8.0	27270902
  ECl@ss 8.1	27270902
  ECl@ss 9.0	27270902
  ETIM 5.0	EC002717
  ETIM 6.0	EC002717
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

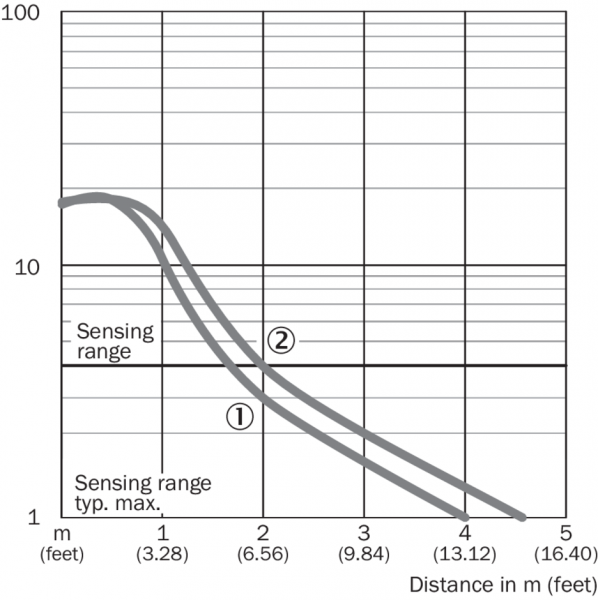

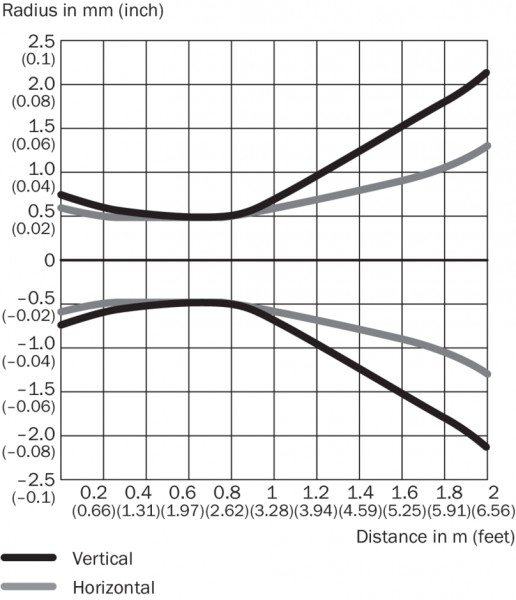

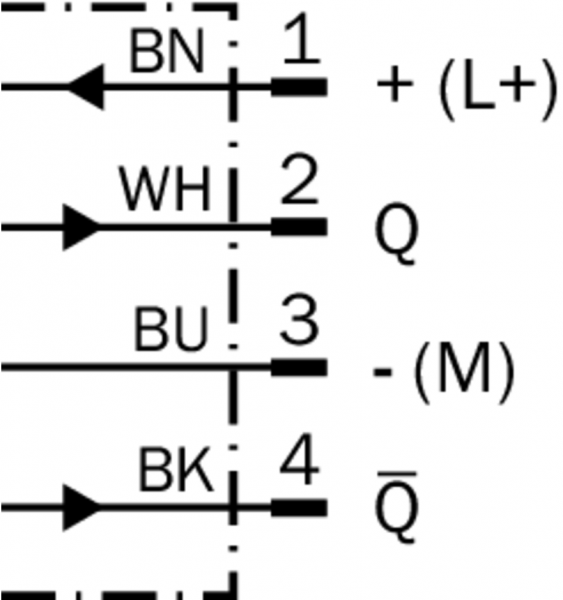

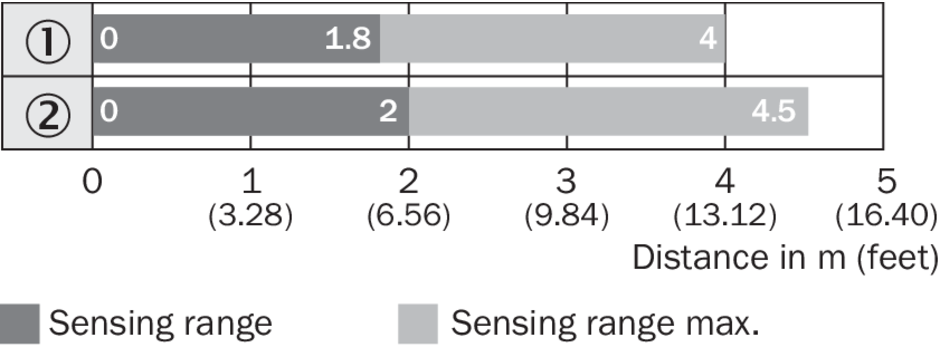

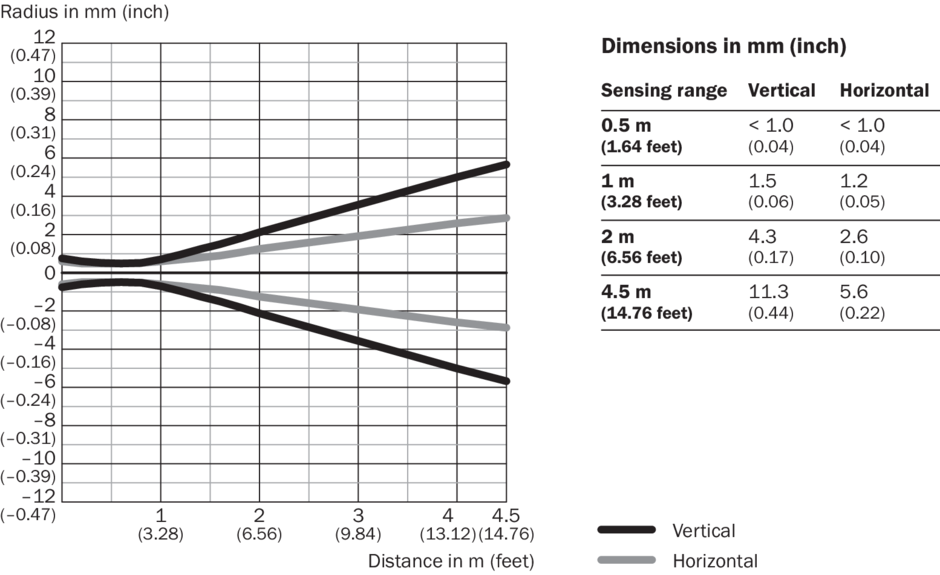

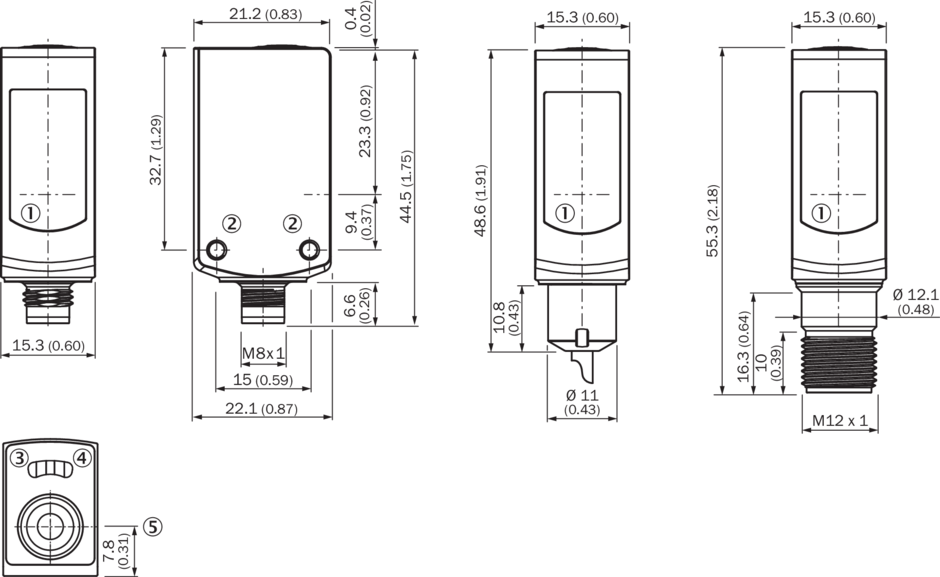

Схема соединений cd-101 Характеристика Размер светового пятна (детальный вид) Диаграмма расстояний срабатывания Габаритный чертеж WSE4SL-3, WL4SLG-3 Размер светового пятна Общий вид Вид: Галерея Список Показать всё Скрыть всё
