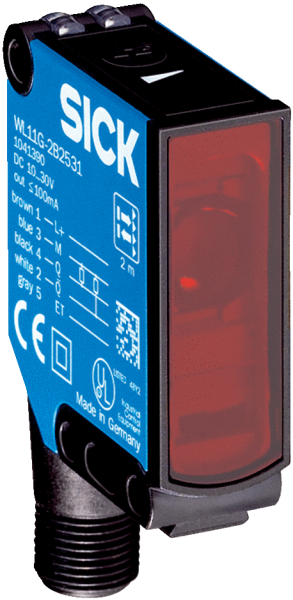

• Характеристики

  Принцип датчика/ обнаружения	Датчик с отражением от рефлектора, Автоколлимация
  Размеры (Ш x В x Г)	15,6 mm x 48,5 mm x 42 mm
  Форма корпуса (выход света)	Прямоугольный
  Дистанция работы, макс.	0 m ... 4 m 1)
  Расстояние срабатывания	0 m ... 4 m 1)
  Вид излучения	Видимый красный свет
  Источник света	Светодиод 2)
  Размеры светового пятна (расстояние)	Ø 25 mm (1,5 m)
  Угол излучения	Ок. 1,5°
  Длина волны	640 nm
  Настройка	Потенциометр, 11 оборотов
  Специальные случаи применения	Обнаружение прозрачных объектов

  • 1) Отражатель PL80A.
  • 2) Средний срок службы: 100 000 ч при TU = +25 °C.

• Механика/электроника

  Напряжение питания	10 V DC ... 30 V DC 1)
  Остаточная пульсация	≤ 5 Vss 2)
  Потребление тока	≤ 30 mA 3)
  Переключающий выход	PNP 4) 5) 6)
  Функция выходного сигнала	Комплементарный
  Тип переключения	СВЕТЛО/ТЕМНО 4) 5) 6)
  Сигнальное напряжение PNP HIGH/LOW	Uv - 3 V / ca. 0 V
  Выходной ток Iмакс.	100 mA
  Оценка	≤ 330 µs 7)
  Частота переключения	± 1.500 Hz 8)
  Демпфирование на пути луча	> 8 %
  Тип подключения	Кабель с разъемом M12, 4-конт., 270 mm
  Материал кабеля	PVC
  Сечение провода	0,25 mm²
  Схемы защиты	A 9) C 10) D 11)
  Класс защиты	II
  Поляризационный фильтр	✔
  Материал корпуса	Пластик, ABS
  Материал, оптика	Пластик, PMMA
  Тип защиты	IP66 IP67 IP69K
  Специальное исполнение	Обнаружение прозрачных объектов
  Диапазон температур при работе	–30 °C ... +60 °C
  Диапазон температур при хранении	–40 °C ... +75 °C
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения при работе в защищенной от короткого замыкания сети макс. 8 А.
  • 2) Не допускается превышение или занижение допуска Uv.
  • 3) Без нагрузки.
  • 4) Перестановка конт. 2 и конт. 4.
  • 5) 0 В или без подключения, срабатывание по свету.
  • 6) Uv, срабатывание по затенению.
  • 7) Продолжительность сигнала при омической нагрузке.
  • 8) При соотношении светло/темно 1:1.
  • 9) А = подключения UV с защитой от переполюсовки.
  • 10) C = подавление импульсных помех.
  • 11) D = выходы с защитой от короткого замыкания.

• Классификации

  ECl@ss 5.0	27270902
  ECl@ss 5.1.4	27270902
  ECl@ss 6.0	27270902
  ECl@ss 6.2	27270902
  ECl@ss 7.0	27270902
  ECl@ss 8.0	27270902
  ECl@ss 8.1	27270902
  ECl@ss 9.0	27270902
  ETIM 5.0	EC002717
  ETIM 6.0	EC002717
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

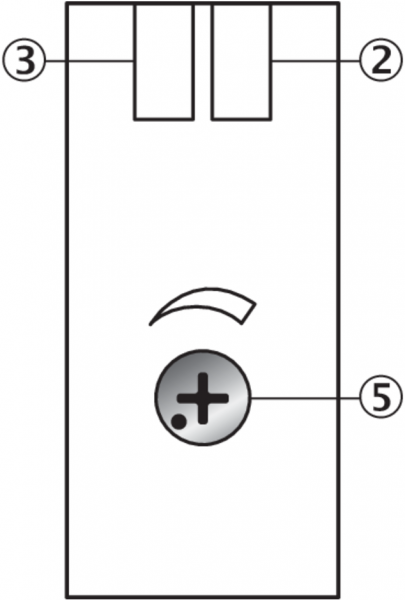

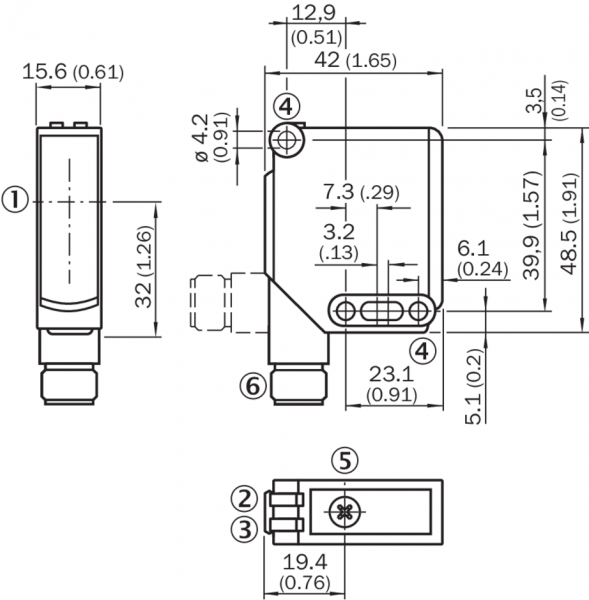

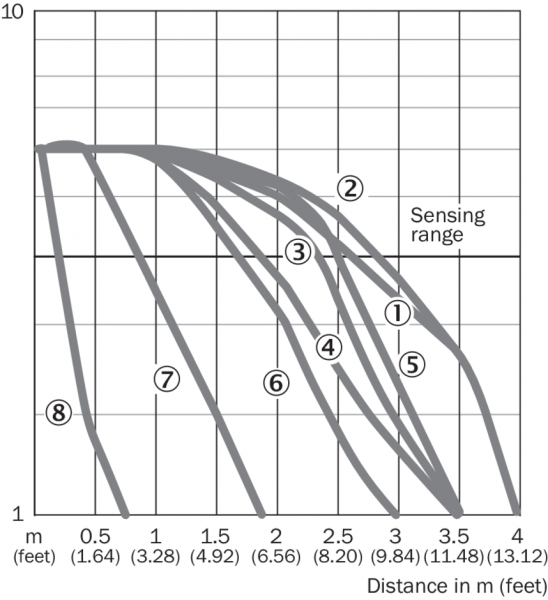

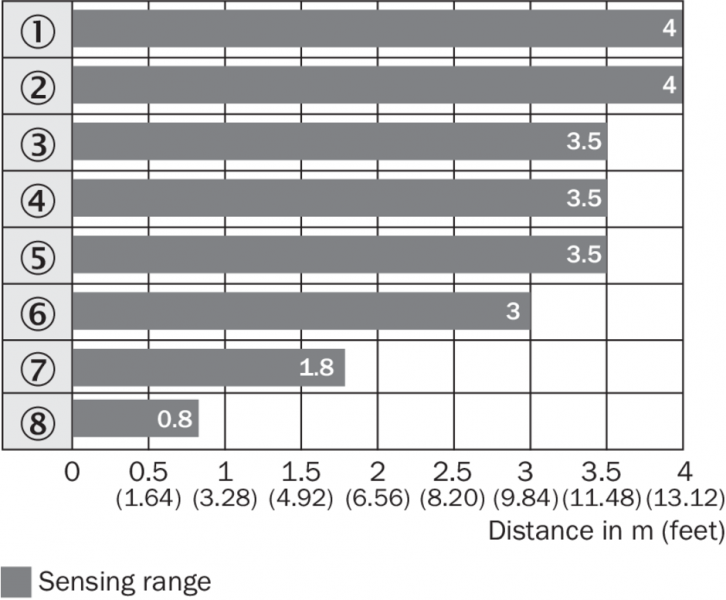

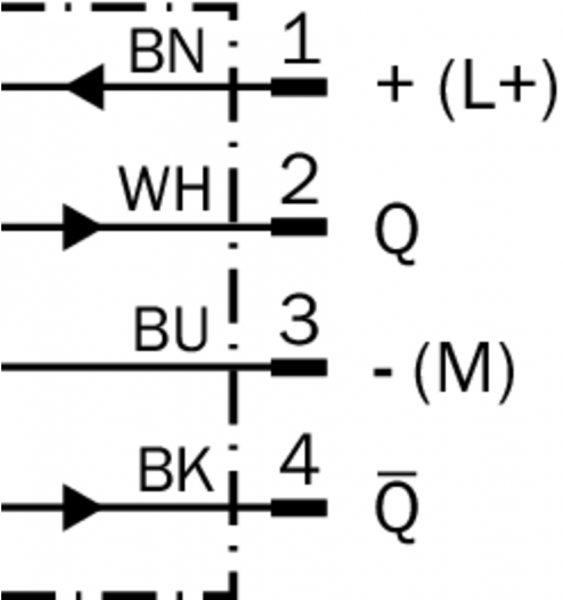

Опции настройки Схема соединений cd-101 Габаритный чертеж Характеристика WL11G-2 Диаграмма расстояний срабатывания WL11G-2 Вид: Галерея Список Показать всё Скрыть всё
