Показать всё Скрыть всё

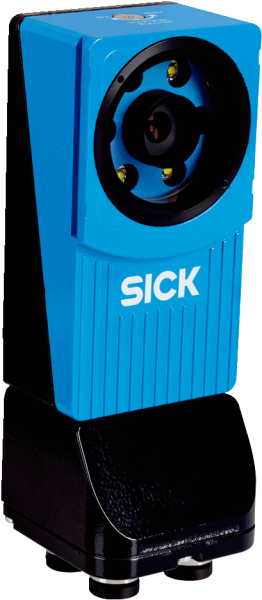

- Характеристики
| Постановка задачи | Инспекция, Контроль |
| Технология | 2D, Покадровая съемка, Анализ изображения |
| Набор инструментов | Видеоискатель «объектов», Счетчик пикселей, Счетчик пикселей по краям, Паттерн, Видеоискатель «пятен», Полигон. |
| Датчик | Датчик с КМОП-матрицей, оттенки серого |
| Фокус | Регулируемый фокус (вручную) |
| Калибровка | Коррекция дисторсии объектива и перспективы, результаты в мм |
| Рабочее расстояние | ≥ 50 mm |
| Рабочее расстояние со встроенной подсветкой | 50 mm ... 200 mm |
| Фокусное расстояние | 10 mm |
| Зона обзора встроенной подсветки | 22 mm x 15 mm ... 79 mm x 58 mm |
| Внутренняя подсветка | Белый |
| Класс светодиода | Группа риска 1 (небольшой риск, IEC62471 : 2006) |
| Область спектра | Ок. 400 nm ... 750 nm |
| Офлайн-поддержка | Emulation |
- Производительность
| Разрешение датчика | 640 px x 480 px |
| Оптический формат | 1/3" |
| Частота развертки/регенерации изображения | 40 fps 1) |
| Кол-во контролируемых зон | 32 |
| Кол-во эталонных объектов | 32 объекта |
- Интерфейсы
| Ethernet | ✔ , TCP/IP | | Скорость передачи данных | 100 Mbit/s |
|
| EtherCAT® | ✔ , DC (Distributed Clocks), EoE (Ethernet over EtherCAT®), FoE (Files Access over EtherCAT®), CoE (CAN over EtherCAT®) | | Скорость передачи данных | 100 Mbit/s |
|
| Пользовательские интерфейсы | Inspector Viewer, Веб-сервер |
| Конфигурационное ПО | SOPAS ET |
| Сохранение и вызов данных | Журнал на 30 изображений, Сохранение изображений на ПК, Сохрнение изображений по FTP |
| Связь по протоколу Ethernet | Dual-Port, Web-API |
| Цифровые входы | 4 входа (24 V) |
| Конфигурируемые входы | Внешний триггер, Вход энкодера, внешнее обучение, Выбор памяти эталонных объектов |
| Цифровые выходы | 3 переключающих выхода, 24 В (тип B) |
| Конфигурируемые выходы | Выход программируется логически, дополнительные возможности сохранения изображений по FTP |
| Выходной ток | ≤ 100 mA |
| Стандартные выходы | Объект не зарегистрирован, всё в порядке, ошибка детали |
| Максимальная частота энкодера | 40 kHz |
| Управление внешней подсветкой | 5 V TTL |
- Механика/электроника
| Соединения | M12, 12-контактный штекер M12, 4-контактный гнездовой разъем |
| Напряжение питания | 24 V DC, ± 20 % |
| Остаточная пульсация | < 5 Vss |
| Потребление тока | < 450 mA, без выходной нагрузки |
| Тип защиты | IP67 |
| Материал корпуса | Алюминий |
| Материал переднего окна | PMMA |
| Вес | 445 g |
| Размеры (Д x Ш x В) | 100 mm x 53 mm x 38 mm |
| Объективы | Сменный (крепление M12) |
- Данные окружающей среды
| Устойчивость к сотрясениям | EN 60068-2-27 |
| Устойчивость к вибрации | IEC 60068-2-6 |
| Диапазон температур при работе | 0 °C ... +45 °C 1) |
| Диапазон температур при хранении | –20 °C ... +70 °C 1) |
- Классификации
| ECl@ss 5.0 | 27310205 |
| ECl@ss 5.1.4 | 27310205 |
| ECl@ss 6.0 | 27310205 |
| ECl@ss 6.2 | 27310205 |
| ECl@ss 7.0 | 27310205 |
| ECl@ss 8.0 | 27310205 |
| ECl@ss 8.1 | 27310205 |
| ECl@ss 9.0 | 27310205 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| UNSPSC 16.0901 | 43211731 |

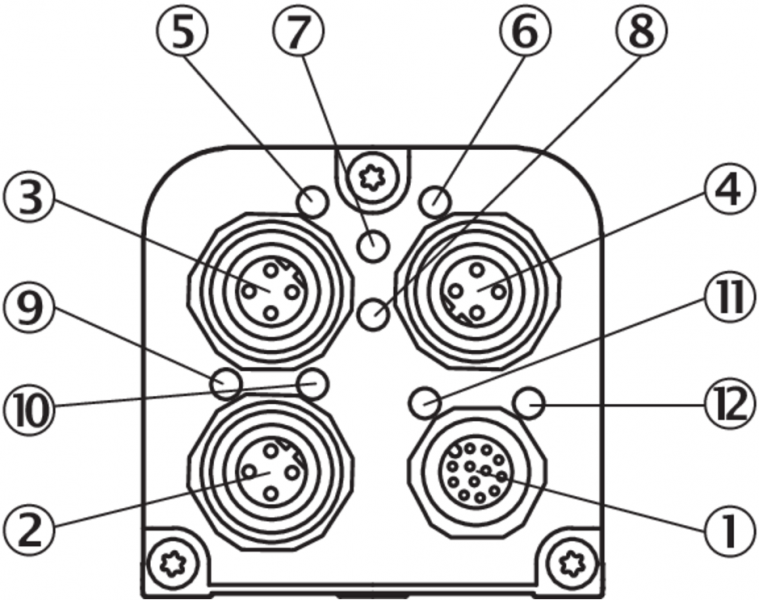

Показать всё Скрыть всё Технические чертежи
Тип подключения

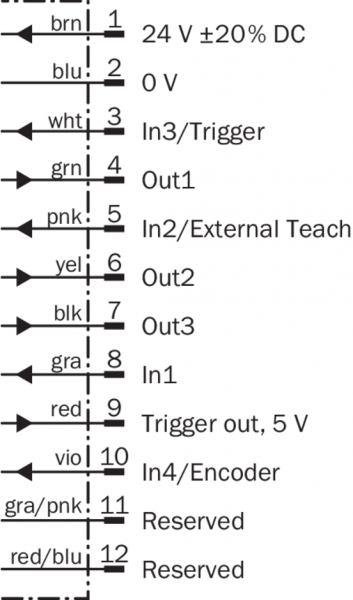

схема соединений M12, 12-конт.

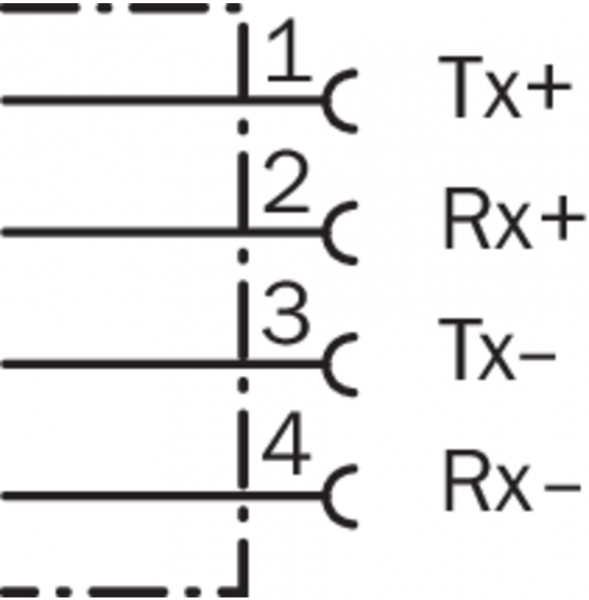

схема соединений Ethernet
