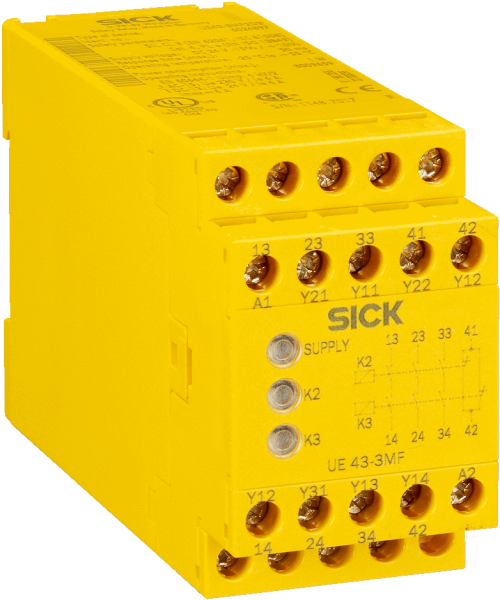

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508) SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  Значение B10d	1 x 106 циклов срабатывания (AC-15, 230 V, I = 0,5 A ) 3,5 x 105 циклов срабатывания (DC-13, 24 V, I = 2 A ) 1,2 x 106 циклов срабатывания (DC-13, 24 V, I = 0,5 A)
  PFHd (средняя вероятность опасного отказа в час)	3,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Категория останова	0 (EN 60204-1)

• Интерфейсы

  Тип подключения	Фиксированные винтовые зажимы
  Количество токопроводящих линий разблокировки (нормально открытый)	3, важный для безопасности

• Электрические данные - Эксплуатационные параметры

  Напряжение питания A1, A2 Выходная токопроводящая линия > 25 В перем. тока/60 В пост. тока PELV Выходная токопроводящая линия ≤ 25 В перем. тока/60 В пост. тока PELV или SELV
  Напряжение питания UV A1, A2 24 V AC (20,4 V AC ... 26,4 V AC)
  Потребляемая мощность	(≤ 3,2 VA (AC))
  Категория перенапряжения	II
  Расчетное напряжение на изоляции Ui	300 V AC
  Максимально допустимое импульсное напряжение Uimp	4 kV
  Испытательное напряжение	2 kV (50 Hz) (EN 60439-1)

• Электрические данные - Управляющее напряжение: Y11, Y21

  Управляющее напряжение	24 V DC
  Ток короткого замыкания	≤ 1 A
  Защита от короткого замыкания	Трансформатор с защитой от короткого замыкания
  Гальваническая развязка	✔ (между A1, A2 и Y11, Y21, PE)

• Электрические данные - Входные контуры: Y12 , Y31, Y22

  Входной ток ≤ 15 mA
  Время сброса Вручную 150 ms Автоматически 800 ms
  Контроль синхронизации	≤ 500 ms≤ 500 ms
  Сопротивление провода	≤ 70 Ω

• Электрические данные - Выходные токопроводящие линии: 13/14, 23/24, 33/34, 41/42

  Время задержки возврата реле	50 ms (≤ 50 ms) 1)
  Количество токопроводящих линий разблокировки (нормально открытый)	3, важный для безопасности
  Количество сигнальных токопроводящих линий (нормально закрытый)	1, не относится к безопасности
  Тип контакта	С принудительным управлением
  Материал контактов	Серебряный сплав, тонкое золочение
  Напряжение переключения Токопроводящая линия разблокировки 10 V AC ... 230 V AC 10 V DC ... 300 V DC Сигнальная токопроводящая линия 10 V AC, 10 V DC ... 230 V AC, 300 V DC
  Допустимая токовая нагрузка на устройство переключения выходного сигнала Токопроводящая линия разблокировки 10 mA ... 6 A Сигнальная токопроводящая линия 10 mA ... 6 A Суммарный ток ≤ 18 A
  Категория потребления	AC-15/DC-13 (EN 60947-5-1)
  Расчетный рабочий ток (расчетное рабочее напряжение)	6 A (230 V AC) 3600 циклов срабатывания/ч 4 A (24 V DC) 360 циклов срабатывания/ч 3 A (24 V DC) 3600 циклов срабатывания/ч
  Частота переключения	≤ 3600/ч
  Срок службы механических компонентов (контакты реле)	1 x 107 циклов срабатывания
  Срок службы электрических компонентов (контакты реле)	2 x 106 циклов срабатывания

  • 1) K1/K2.

• Механические данные

  Размеры (Ш x В x Г)	45 mm x 120,5 mm x 75 mm
  Вес	0,36 kg

• Классификации

  ECl@ss 5.0	27371990
  ECl@ss 5.1.4	27371990
  ECl@ss 6.0	27371819
  ECl@ss 6.2	27371819
  ECl@ss 7.0	27371819
  ECl@ss 8.0	27371819
  ECl@ss 8.1	27371819
  ECl@ss 9.0	27371819
  ETIM 5.0	EC001449
  ETIM 6.0	EC001449
  UNSPSC 16.0901	41113704

Показать всё Скрыть всё

Технические чертежи

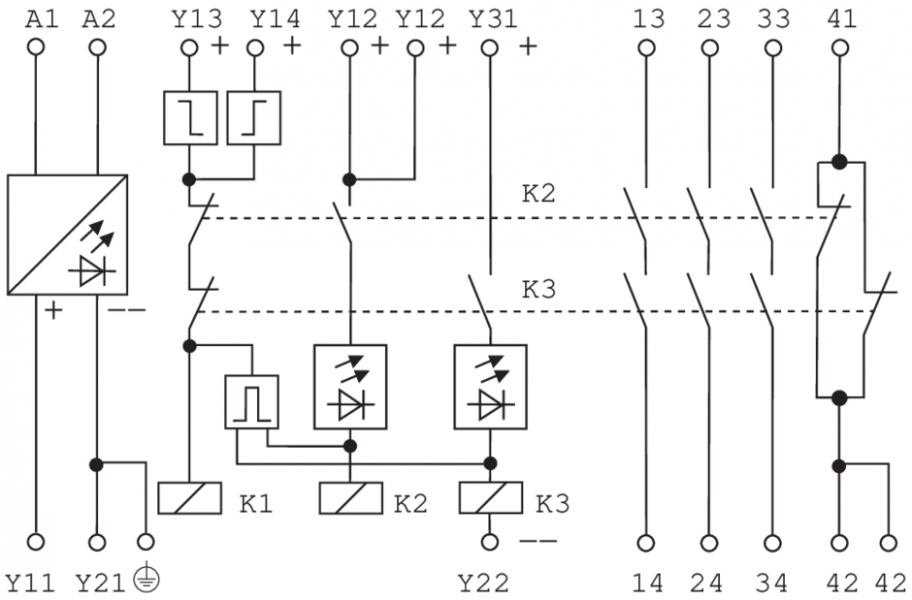

Схема соединений Вид: Галерея Список Показать всё Скрыть всё
