- Характеристики
| Область применения | Управление транспортными потоками |
| Часть системы | TIC502 Slave (для расширения системы) |
| Системные компоненты | LMS511 SE (2 x) |
| Количество охватываемых полос | 1 |
| Расширение системы | До 4 полос движения |
| Встроенное приложение | Классификация транспортных средств Подсчет транспортных средств Контроль скорости Определение количества осей |
| Опция подсчета числа осей | Да, с помощью дополнительного отражателя LMS511 SE |
| Исполнение сканера | Исполнение с 2 сканерами |
| Данные автомобилей | Класс транспортного средства Направление движения Контроль скорости Полоса движения Уровень доверительной вероятности для всех параметров ТС Массив точек |
| Количество классов ТС | До 30 различных классов |
| Рекомендуемое расстояние между макс. высотой ТС и датчиком | > 1,5 m, |
| Функциональные возможности для режима работы «с остановками» | Да |
| Дальность сканирования при яркости 10 % | 40 m |
| Класс лазера | 1, безопасно для глаз (IEC 60825-1:2014) |
| Триггерные линии | Max. 20 m |
- Производительность
| Точность счета | > 99,85 % |
| Точность классификации | Typ. 98 % (для классов TLS8+1) |
| Точность измерения скорости | ± 3 km/h, при < 100 км/ч 1) ± 3 %, при > 100 км/ч 1) |
- Интерфейсы
| NTP-синхронизация | ✔ |
| Ethernet | | Функция | Интерфейс датчиков |
|
- Механика/электроника
| Напряжение питания | 24 V DC (22,8 V DC ... 25,2 V DC) |
| Потребляемая мощность | 110 W, с подогревом 44 W, без подогрева |
| Размеры корпуса (Ш x Г x В) | 498 mm x 411 mm x 191 mm (только монтажная плата с предварительно смонтированным отражателем LMS511 SE) |
| Вес | 12 kg |
| Монтажное положение | Над дорожным полотном |
| Высота установки | 6 m, 5 m ... 8 m |
- Данные окружающей среды
| Рабочий диапазон температур | –40 °C ... +60 °C |
| Диапазон температур при хранении | –40 °C ... +70 °C |
- Общие указания

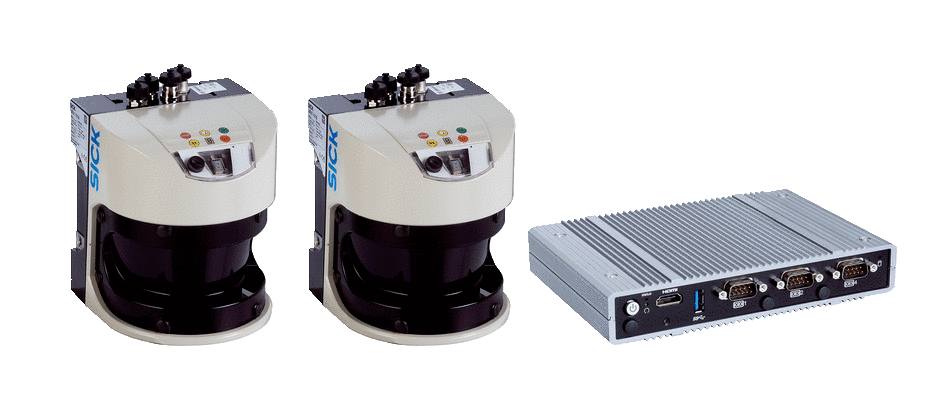

| Комплект поставки | Датчики LMS511 SE системы 2D-LiDAR, предварительно смонтированные на монтажной плате |
- Классификации
| ECl@ss 5.0 | 27281001 |
| ECl@ss 5.1.4 | 27280190 |
| ECl@ss 6.0 | 27280190 |
| ECl@ss 6.2 | 27280190 |
| ECl@ss 7.0 | 27280190 |
| ECl@ss 8.0 | 27280190 |
| ECl@ss 8.1 | 27280190 |
| ECl@ss 9.0 | 27280190 |
| UNSPSC 16.0901 | 41111615 |
Показать всё Скрыть всё Технические чертежи

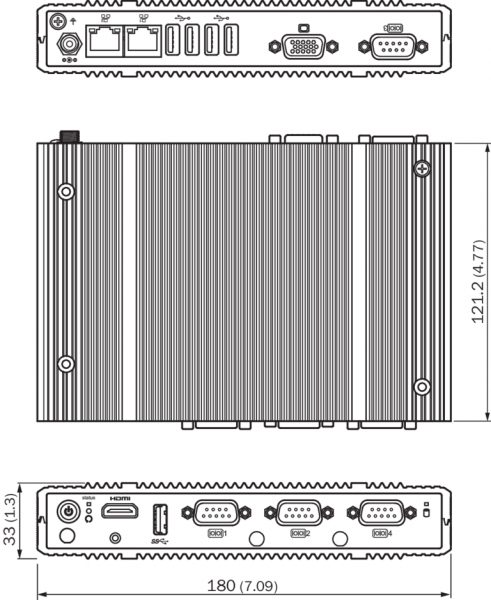

Габаритный чертеж Traffic Controller TIC

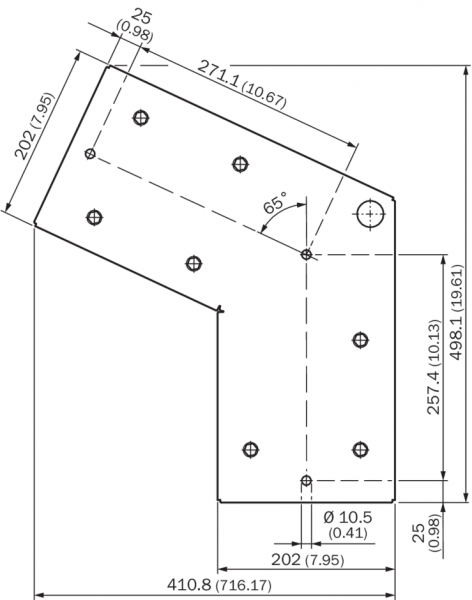

Габаритный чертеж Монтажная плата
