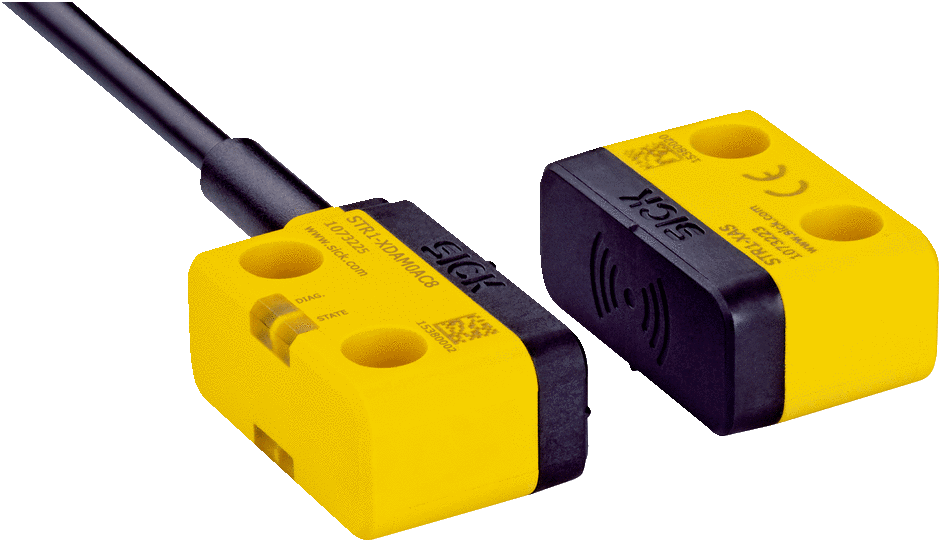

• Характеристики

  Часть системы	Датчик и пускатель
  Принцип работы датчика	Транспондер
  Количество безопасных выходов	2
  Вспомогательный контакт (AUX)	1
  Безопасное расстояние включения Sao Активная сенсорная поверхность с фронтальной стороны 10 mm Активная чувствительная поверхность сбоку 6 mm
  Безопасное расстояние выключения Sar 25 mm
  Активные сенсорные поверхности	3
  Направления включения	5
  Кодирование	Однозначно закодированный

• Параметры техники безопасности

  Класс надежности	SIL3 (IEC 61508), SILCL3 (EN 62061)
  Категория	Категория 4 (EN ISO 13849)
  Уровень производительности	PL e (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	5,21 x 10-9 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Тип конструкции	Тип конструкции 4 (EN ISO 14119)
  Степень кодирования пускателя	Высокая степень кодирования (EN ISO 14119)
  Безопасное состояние в случае возникновения ошибки	Как минимум один полупроводниковый выход безопасности (OSSD) находится в состоянии AUS (ВЫКЛ.).

• Интерфейсы

  Тип подключения Кабель с разъемом M12, 5-конт. Flexi-Loop-ready ✔ Длина кабеля 0,2 m Материал кабеля ПВХ
  Индикация диагностики	✔
  Индикация состояния	✔

• Электрические данные

  Класс защиты	III (IEC 61140)
  Классификация по cULus	Класс 2
  Напряжение питания UV	24 V DC (19,2 V DC ... 28,8 V DC)
  Потребление тока	50 mA
  Тип выхода	Полупроводниковый выход (OSSD)
  Выходной ток	≤ 100 mA
  Оценка	40 ms 1)
  Время разблокировки	100 ms 2)
  Время риска	80 ms 3)
  Задержка включения	2,5 s 4)

  • 1) В каскадном подключении каждый последующий аварийный выключатель увеличивает время срабатывания системы. Другие значения времени отклика приведены в руководстве по эксплуатации.
  • 2) Время реакции при приближении в зону активации.
  • 3) Время распознавания внешней ошибки (например, короткое замыкание или перекрестное замыкание выходов OSSD). Примите во внимание подробную информацию, приведенную в руководстве по эксплуатации!
  • 4) Указанное время действительно для датчика после подачи напряжения питания на предохранительный выключатель. При каскадном включении на каждый датчик должна добавляться 0,1 с. Для однозначно кодированных и постоянно кодированных датчиков необходимо дополнительно добавлять 0,5 с на каждый «обученный» пускатель.

• Механические данные

  Размеры (Ш x В x Г)	40 mm x 18 mm x 26 mm
  Вес	82 g
  Материал корпуса	VISTAL®

• Данные окружающей среды

  Тип защиты	IP67 (EN 60529) IPX9K (ISO 20653)
  Диапазон рабочих температур	–10 °C ... +70 °C
  Температура хранения	–25 °C ... +70 °C
  Виброустойчивость	10 Hz ... 55 Hz, 1 mm (IEC 60068-2-6)
  Ударопрочность	30 g, 11 ms (IEC 60068-2-27)
  ЭМС	EN IEC 61326-3-1 EN IEC 60947-5-2 EN IEC 60947-5-3

• Классификации

  ECl@ss 5.0	27272403
  ECl@ss 5.1.4	27272403
  ECl@ss 6.0	27272403
  ECl@ss 6.2	27272403
  ECl@ss 7.0	27272403
  ECl@ss 8.0	27272403
  ECl@ss 8.1	27272403
  ECl@ss 9.0	27272403
  ETIM 5.0	EC001829
  ETIM 6.0	EC001829
  UNSPSC 16.0901	39122205

Показать всё Скрыть всё

Технические чертежи

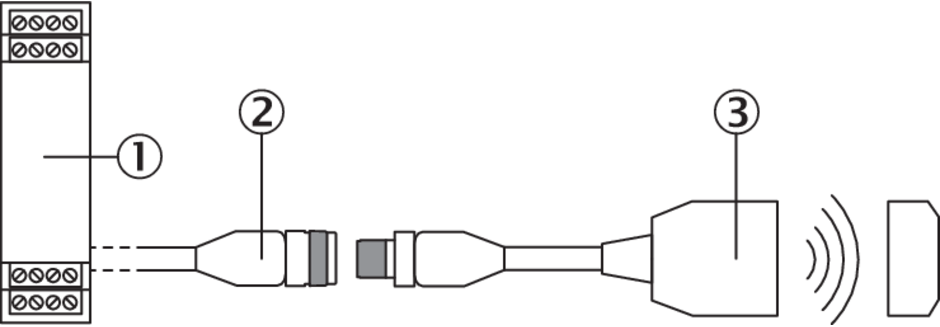

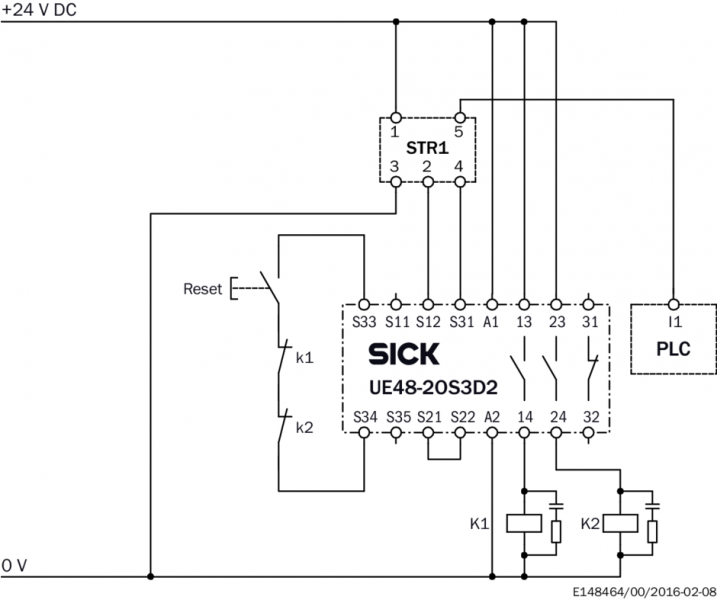

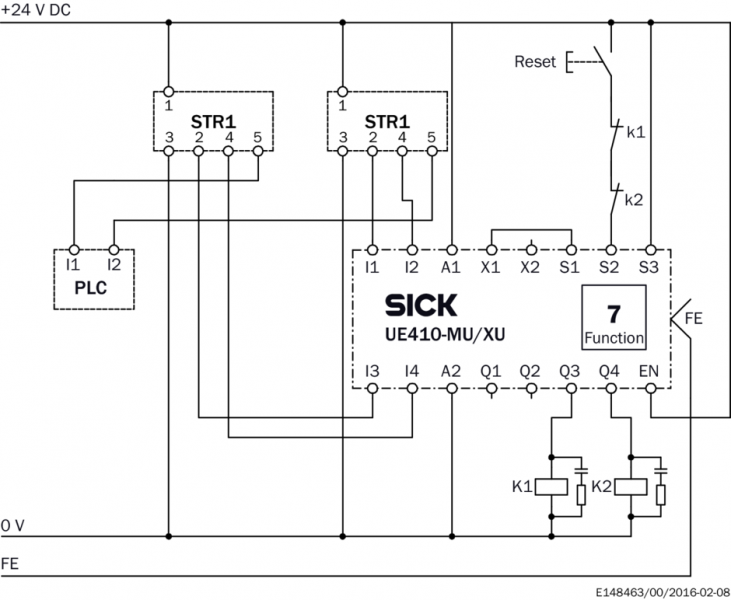

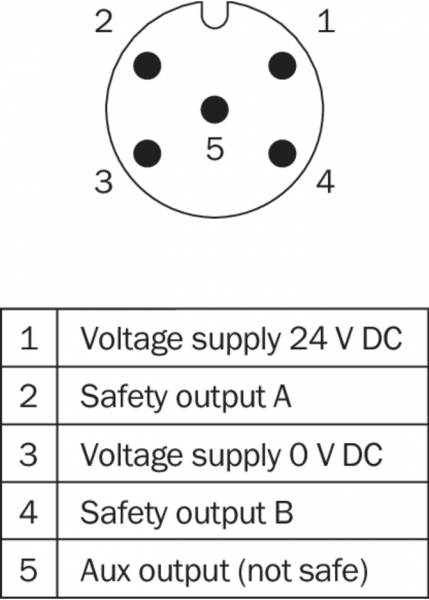

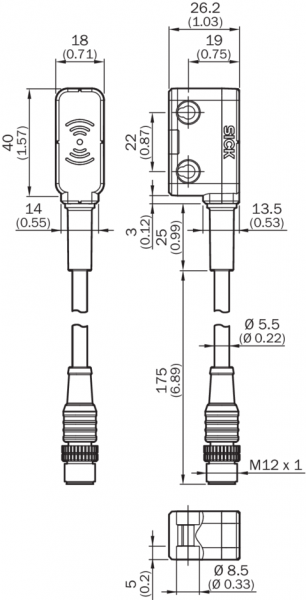

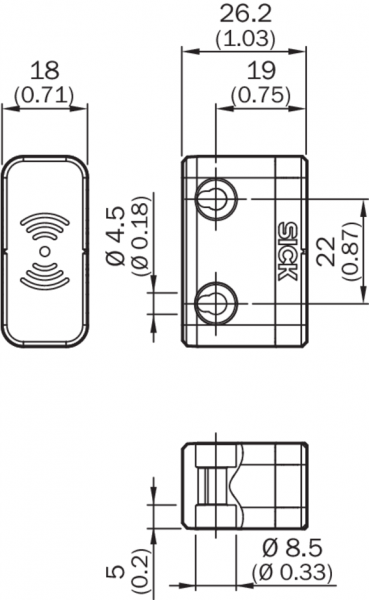

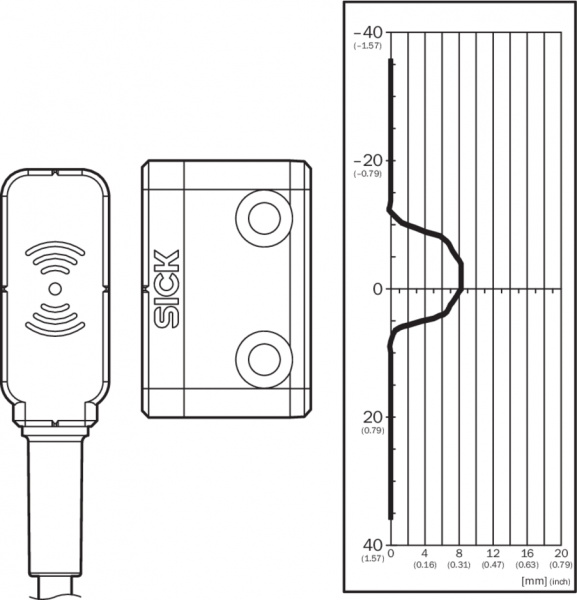

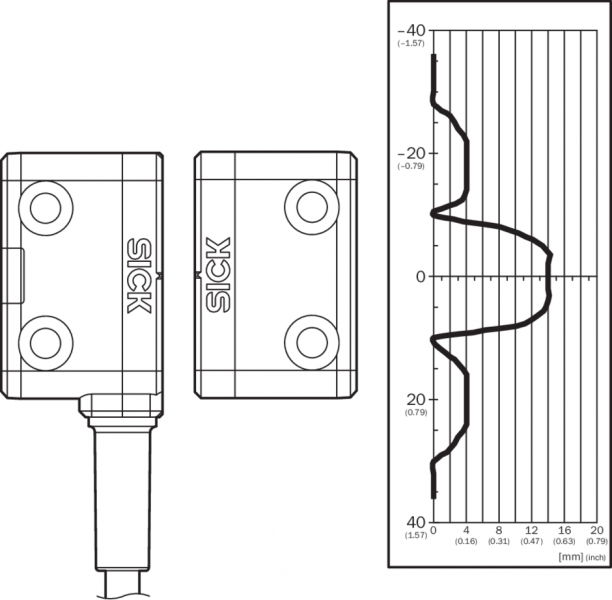

Габаритный чертеж Датчик с кабелем и штепсельным разъемом Габаритный чертеж Пускатель «Стандартный» Область срабатывания Пускатель «Стандартный», активная поверхность датчика сбоку Область срабатывания Пускатель «Стандартный», активная поверхность датчика спереди Схема соединений Разъем отдельного датчика Пример схемы подключения Два параллельно подключенных транспондерных выключателя безопасности STR1 на контроллер безопасности Flexi Classic Пример схемы подключения Транспондерный выключатель безопасности STR1 с защитным реле UE48-2OS Вид: Галерея Список Показать всё Скрыть всё
