| Характеристики | ||||||||||

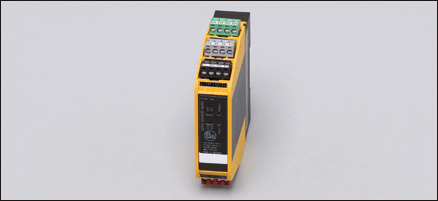

| Safety Standstill Monitor | ||||||||||
| Auswertesystem für eine sichere Stillstandsüberwachung | ||||||||||
| ohne Anlaufüberwachung | ||||||||||
| для 2 датчиков с pnp-переключением | ||||||||||
| 4 точки переключения по выбору | ||||||||||
| Сообщение об ошибке | ||||||||||
| Отвечают требованиям стандартов: EN ISO 13849-1: Категория 4 PL e IEC 61508: SIL 3 | ||||||||||
| Область применения | ||||||||||
| Применение | Контроль скорости вращения или линейного перемещения по нижнему предельному порогу (остановка) | |||||||||
| Anlaufüberwachung | Nach dem ersten Einschalten der Betriebsspannung schließt der Stillstandswächter unmittelbar die Freigabekontakte, sobald ein Stillstand festgestellt wird. Die Schutztür kann sofort nach dem Einschalten der Maschine geöffnet werden. | |||||||||
| Электронные данные | ||||||||||
| Электрическое исполнение | ||||||||||
| Рабочее напряжение [V] | 24 DC (19,2...30 DC); включая 5 % остаточную пульсацию | |||||||||
| Потребление тока [mA] | ≤ 200 | |||||||||
| Класс защиты | II | |||||||||
| готовность к работе после подключения питания [s] | 6 | |||||||||
| питание датчика | 24 V DC / ≤ 50 mA | |||||||||
| Входы | ||||||||||
| Характеристики входа | Импульсные входы S34, S43: "1": ≥ 11 V, ≤ 10 mA "0": ≤ 5 V, ≤ 2 mA Входное напряжение: ≤ 36 V | |||||||||
| Входная частота [Гц] | ≤ 3500 | |||||||||
| Выходы | ||||||||||
| Выход | 2 коммутационных выхода, связанных с безопасностью (потенциально свободные контакты); 1 выход для сигнализации неисправности (положительное переключение) | |||||||||
| Предельная нагрузка на выход | 6 A, 250 V AC / 24 V DC (≥ 6 mA) | |||||||||
| Циклы переключения (механические) | > 10000 x 10³ | |||||||||
| Schaltspiele (elektrisch) |  1: циклы переключения; 2: Переключающий ток | |||||||||
| Max. Schaltvermögen (DIN EN 60947-5-1 / EN 60947-5-1) | AC1: 250 V / 6 A AC15: 230 V / 3 A DC1: 24 V / 6 A DC13: 24 V / 5 A / 0.1 Hz UL 508: B300 / R300 | |||||||||
| Защита от короткого замыкания | Контакты должны быть защищены плавкими предохранителями с номинальным током < 3,6 A. | |||||||||
| Точки переключения | 0,2 / 0,5 / 1,0 / 2,0 Hz | |||||||||
| Функция переключения | Schaltausgänge 13-14 und 23-24 geschlossen bei Stillstand Transistorausgang Y7 geöffnet (LOW) bei Fehler | |||||||||
| Точность/ погрешность | ||||||||||
| Гистерезис [%] | ± 5 | |||||||||
| Условия эксплуатации | ||||||||||
| Температура окружающей среды [°C] | -25...55 | |||||||||
| Степень защиты | IP 20 | |||||||||
| Классификация безопасности | ||||||||||
| Срок службы TM (Mission Time) [h] | ≤ 175200, (20 лет) | |||||||||
| Межповерочный интервал [лет] | 0,5 | |||||||||
| Надёжность обеспечения безопасности PFHd [1/h] | 3,38 E-09 | |||||||||
| Механические данные | ||||||||||
| Материал | полиамид | |||||||||
| Вес [kg] | 0,295 | |||||||||
| Дисплеи / Элементы управления | ||||||||||
| Индикация |
| |||||||||
| электрическое подключение | ||||||||||
| Электрическое подсоединение | Клеммный блок Phoenix Сontaсt MSTBO | |||||||||
| Принадлежности | ||||||||||
| Принадлежности (входят в комплект) | Разъем Combicon с винтовыми клеммами | |||||||||
| Примечания | ||||||||||
| Упаковочная величина [штука] | 1 | |||||||||
