| Характеристики |

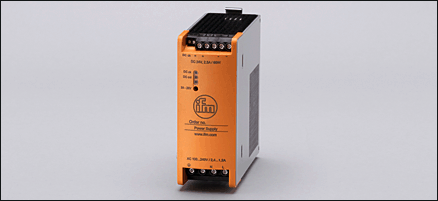

| Блок питания 24 V DC, импульсный |
| Выходная мощность 60 W |
| импульсный блок питания |
| Регулируемый выходной ток 2,5 A |
| DC-ok релейный выход |
| Область применения |
| Применение | | регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК |
| Электронные данные |
| Диапазон напряжения на входе [V] | | 100...240 AC (± 10 %) |
| Номинальная частота [Hz] | | 47...63 |
| Выходное напряжение [V] | | 24...28 *) |
| Выходной ток [A] | | 2,5 |
| Пиковый ток при включении [A] | | < 20 (25°C) |
| КПД [%] | | 87,1 (230 V AC; 24 V DC; 2,5 A) |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| готовность к работе после подключения питания [ms] | | ≤ 1000 |
| Допустимые отклонения от номинальных значений параметров [W/K] | | > 60°C (3%/K) |
| Время работы при отключении питания [ms] | | 450 (230 V AC; 24 V DC; 2,5 A) |
| Класс защиты | | I |
| Защита от перенапряжения (OVP) [V] | | ≤ 34 |
| Предохранитель | | 10 A, внешний, характеристика B |
| остаточные пульсации [mV] | | ≤ 50 |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | 0...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-6-2 | | | EN 61000-6-3 | |
|
| MTTF [лет] | | 150 |
| Механические данные |
| Материал | | AlMg3; стальной лист; поликарбонат |
| Монтаж | | Рейка TH35 (по стандарту EN 60715) |
| Вес [kg] | | 0,978 |
| Дисплеи / Элементы управления |
| Индикация | | | DC-ok выход | 1 светодиод зелёный | | перенагрузка | 1 светодиод красный | |
| электрическое подключение |
| Электрическое подсоединение | | Винтовые клеммники |
Назначение жил кабеля при подключении DN3011 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  | | 1: первичный | | 2: вторичный |
|
|
|
| Примечания |
| Примечания | | | *) регулируемый | | Классы защиты по IEC 60536 | | выходное напряжение SELV, PELV | | DCok: нормально открытый; 30 V DC, макс. 1 A | | Freiräume für Konvektion beachten (20 mm) |
|
| Упаковочная величина [штука] | | 1 |
|
