| Характеристики |

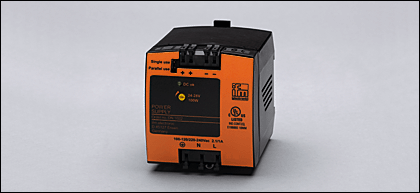

| Блок питания 24 V DC, импульсный |
| импульсный блок питания |
| Einzel- oder Parallelbetrieb einstellbar |
| Выходная мощность 100 W |
| Область применения |
| Применение | | регулируемый блок питания для датчиков, приводов, преобразователей и ПЛК |
| Электронные данные |
| Диапазон напряжения на входе [V] | | 100...240 AC |
| Номинальное напряжение [V] | | 115 / 230 AC |
| Номинальная частота [Hz] | | 50...60 |
| Выходное напряжение [V] | | 24...28 DC (±2%) *)
по SELV/PELV |
| Выходной ток [A] | | 4,1 |
| КПД [%] | | 90 (230 V AC; 24 V DC / 4,1 A) |
| Защита от короткого замыкания | | да |
| Защита от перегрузок по току | | да |
| Допустимые отклонения от номинальных значений параметров [W/K] | | typ. 2 W/K (+60...+70°C) |
| Время работы при отключении питания [ms] | | > 40 (230 V AC; 24 V DC / 4,1 A) |
| Класс защиты | | I |
| Защита от перенапряжения (OVP) [V] | | < 36 |
| остаточные пульсации [mV] | | < 50 |
| Выходы |
| Выход | | Выходная мощность 100 W |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -10...70 |
| Степень защиты | | IP 20 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | EN 61000-6-2 | | | EN 61000-6-3 | |
|
| MTTF [лет] | | 177 |
| Механические данные |
| Материал | | поликарбонат |
| Монтаж | | Рейка TH35 (по стандарту EN 60715) |
| Вес [kg] | | 0,447 |
| Дисплеи / Элементы управления |
| Функции дисплея LED | | зелёный |
| электрическое подключение |
| Электрическое подсоединение | | пружимный зажим до 2.5 mm² |
Назначение жил кабеля при подключении DN1022 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
1: первичный, 2: вторичный | |
|
| Примечания |
| Примечания | | | *) регулируемый | | Классы защиты по IEC 60536 |
|
| Упаковочная величина [штука] | | 1 |
|
