| Характеристики | ||||||

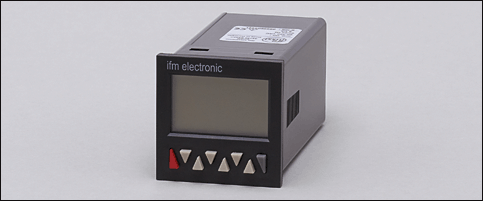

| счётчик с предварительной установкой, серия 210 | ||||||
| ЖК -дисплей для отображения значений и программирования | ||||||
| Может использоваться как: | ||||||
| счетчик импульсов | ||||||
| частотомер | ||||||
| Таймер | ||||||
| Счётчик групп | ||||||
| Область применения | ||||||
| Применение | Счетчик с 2 предварительными установками | |||||
| Коммутационный выход | 2 сменный (1 свободный контакт или переключение каждого контакта) | |||||
| Электронные данные | ||||||
| Номинальное напряжение [V] | 90...260 AC (50...60 Hz) | |||||
| Мощность [VA] | < 8 | |||||
| Дополнительное питание для датчиков [V] | 24 DC; ± 15 %; 80 mA | |||||
| сохранение данных | > 10 лет; EEPROM | |||||
| Входы | ||||||
| Входы | pnp oder npn (für alle Eingänge gemeinsam) Schaltpegel: Low 0...4 V DC; High 12...30 V DC Mindestimpulsdauer Steuereingänge: 10 ms Impulsform: beliebig (Schmitt-Trigger-Eingänge) Eingangswiderstand: ca. 5 kOhm Stromaufnahme Signaleingang: typ. 2,4 mA (bei 24 V DC) | |||||
| Частота на входе (макс.) | Zählen: 60 kHz prellfreies Zählen: 30 Hz | |||||
| Выходы | ||||||
| Релейные выходы | Выход 1: NC или NO; программируемый Предельная токовая нагрузка на контакт 250 V AC; 3 A; 750 VA *** Выход 2: переключающийся контакт Предельная токовая нагрузка на контакт 250 V AC; 3 A; 750 VA *** | |||||
| Условия эксплуатации | ||||||
| Температура окружающей среды [°C] | -20...65 | |||||
| Температура хранения [°C] | -25...75 | |||||
| Макс. допустимая относительная влажность воздуха [%] | 93 (40°C; 2000 m) | |||||
| Степень защиты корпуса / клеммных зажимов | IP 65 / IP 00; спереди | |||||
| Испытания / одобрения | ||||||
| Электромагнитная совместимость |
| |||||
| Ударопрочность |
| |||||
| Вибропрочность |
| |||||
| Механические данные | ||||||
| Материал | Поликарбонат (UL94 V-2) чёрный | |||||
| Вес [kg] | 0,205 | |||||
| Дисплеи / Элементы управления | ||||||
| Индикация |
| |||||
| электрическое подключение | ||||||
| Электрическое подсоединение | сменные колодки с резьбовыми клеммами; 1 x 7-полюсный (≤ 2,5 mm²), 1 x 8-полюсный (≤ 1,5 mm²) | |||||
| Назначение жил кабеля при подключении E89005 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||
| Примечания | ||||||
| Примечания |
| |||||
| Упаковочная величина [штука] | 1 | |||||
