| Характеристики | ||||||

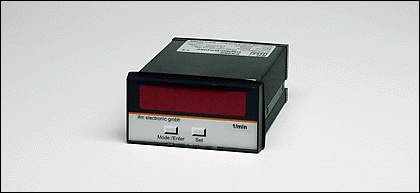

| Цифровой дисплей | ||||||
| FX 360 | ||||||
| многофункциональный дисплей и система анализа | ||||||
| Может использоваться как: | ||||||
| частотомер/тахометр | ||||||
| отображение времени работы / прогрева | ||||||
| промышленный таймер | ||||||
| счетчик положения и событий | ||||||
| отображение скорости за врем работы системы | ||||||
| 2 оптопарных выхода | ||||||
| Область применения | ||||||
| Применение | Универсальная оценка и отображение для всех физических единиц, которые можно вычислить из импульсной последовательности | |||||
| Электронные данные | ||||||
| Рабочее напряжение [V] | 115/230 AC (50...60 Hz) / 24 DC | |||||
| Допуск напряжения [%] | AC ±12,5; DC -33/+58 | |||||
| Потребление тока [mA] | 120 (18 V); 95 (24 V); 80 (30 V) | |||||
| Мощность [VA] | 7,5 | |||||
| Дополнительное питание для датчиков [V] | 24 DC; ±15 %; 150 mA | |||||
| Входы | ||||||
| Входы | 3 (pnp; npn/NAMUR); защита от короткого замыкания Потребляемый ток: 5,1mА при 24 V (Ri = 4,7 кОм) Входной уровень HTL: низкий 0..3,5В; высокий 9..35В частота на входе (макс.): A/B = 25кГц (ti = 0,02 мс); C = 1кГц (ti = 1 мс) Точность измерения частоты: ± 1 ppm; ± 1 знак | |||||
| Выходы | ||||||
| Аналоговый выход | – | |||||
| Коммутационный выход | 2 развязанных оптопарных выхода; pnp макс. 35 V DC / 150 mA | |||||
| Условия эксплуатации | ||||||
| Температура окружающей среды [°C] | 0...45 | |||||
| Температура хранения [°C] | -25...75 | |||||
| Степень защиты корпуса / клеммных зажимов | IP 65 / IP 20; спереди | |||||
| Испытания / одобрения | ||||||
| Электромагнитная совместимость |
| |||||
| Классификация безопасности | ||||||
| MTTF [a] | 84 | |||||
| Механические данные | ||||||
| Материал | Noryl UL94-V-0 | |||||
| Вес [kg] | 0,575 | |||||
| Дисплеи / Элементы управления | ||||||
| Функции дисплея LED | 7-позиционный светодиодный дисплей; ярко оранжевый; 15 мм; 6 положений | |||||
| электрическое подключение | ||||||
| Электрическое подсоединение | 10 винтовых клемм ...1,5 mm² (DC питание и входы); 4 винтовые клеммы до 2,5 мм² (АС питание) | |||||
| Назначение жил кабеля при подключении DX2003 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||||
| Примечания | ||||||
| Упаковочная величина [штука] | 1 | |||||
