| Характеристики | ||||

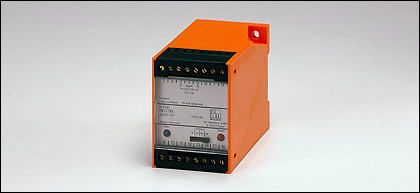

| Усилитель | ||||
| N600 | ||||
| Установка корпуса на DIN-рейку | ||||
| 1-канал | ||||
| переключатель для pnp- und npn-датчиков | ||||
| Область применения | ||||
| Применение | источник питания и обработка сигнала (напр. для датчиков) | |||
| Коммутационный выход | реле (1 коммут. выход) | |||
| Электронные данные | ||||
| Номинальное напряжение [V] | 110 AC (47...63 Hz) | |||
| Допуск напряжения [%] | ± 10 | |||
| Дополнительное питание для датчиков [V] | 24 DC ±5% (max. 100 mA) | |||
| Выходы | ||||
| Реле | ||||
| Предельная нагрузка на выход | 8 A / 1250 VA / 250 V AC | |||
| Частота переключения [Гц] | 10 | |||
| Диапазон измерения / настройки | ||||
| Настройки | F1-F4, c 4-х позиционным переключателем | |||
| Возможные нстройки | функция 1: для подключения NPN датчиков функция 2: реле замкнуто без входного сигнала функция 3: для подключения PNP датчиков функция 4: реле разомкнуто без входного сигнала (замечание: функции 2 и 4 могут использоваться для имитации сигнала датчика) | |||
| Условия эксплуатации | ||||
| Температура окружающей среды [°C] | 0...50 | |||
| Степень защиты корпуса / клеммных зажимов | IP 40 / IP 20 | |||
| Классификация безопасности | ||||
| MTTF [a] | 1369 | |||
| Механические данные | ||||
| Материал | пластмасса | |||
| Вес [kg] | 0,43 | |||
| Дисплеи / Элементы управления | ||||
| Рабочий режим LED | зелёный | |||
| Индикация состояния выхода LED | красный (горит, при замкнутом выходном реле) | |||
| электрическое подключение | ||||
| Электрическое подсоединение | клеммы до 4 мм² | |||
| Назначение жил кабеля при подключении DN0012 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~
| ||||
| Примечания | ||||
| Упаковочная величина [штука] | 1 | |||
