Системы оценки, блоки питания

Характеристики

Усилитель

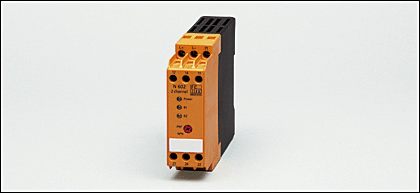

N602

Установка корпуса на DIN-рейку

2-канальные

переключатель для pnp- und npn-датчиков

Выход 24 V DC / 300 mA

охрана перед коротк. замыканием и перегрузкой

Область применения

Применение

источник питания и обработка сигнала (напр. для датчиков)

Коммутационный выход

2 реле (по 1 перекидному контакту на каждый выход)

Электронные данные

Рабочее напряжение [V]

110...240 AC (47...63 Hz) / 105...260 DC

Допуск напряжения [%]

-15 / +10

Потребление тока [mA]

270 (115 V AC), 140 (230 V AC)

Дополнительное питание для датчиков [V]

24 V DC ± 3 % (max. 300 mA)

КПД

84 %

Входы

2- / 3- проводная схема, выбор PNP или NPN
входное сопротивление Ri: около 2,5 кОм
порог переключения: I1/I2 > 7mА / > 6,5 V

Выходы

Реле

Предельная нагрузка на выход

250 V AC / 3 A *)

Срок службы датчика в циклах срабатывания комм. выхода (миним.)

30 миллионов

Частота переключения [Гц]

прибл. 2 (макс.)

Условия эксплуатации

Температура окружающей среды [°C]

0...55

Температура хранения [°C]

-25...75

Степень защиты корпуса / клеммных зажимов

IP 50 / IP 20

Испытания / одобрения

Электромагнитная совместимость

EN 50081-2
EN 61000-6-2

Механические данные

Материал

пластмасса

Вес [kg]

0,188

Дисплеи / Элементы управления

Рабочий режим LED

зелёный

Индикация состояния выхода LED

желтый (горит, когда релейный выход включен)

электрическое подключение

Электрическое подсоединение

двухкамерные клеммные колодки 2 x 2,5 мм² (2 x AWG 14)

Назначение жил кабеля при подключении

L/N:	AC/DC Напряжение подсоединения
L+/L-:	24 V DC питание датчика
I1:	вход для сигнала 1
I2:	вход для сигнала 2
11:	реле 1 (общий блок)
12:	реле 1 (NC)
14:	реле 1 (нормально открытый)
21:	реле 2 (общий блок)
22:	реле 2 (NC)
24:	реле 2 (нормально открытый)

Примечания

Прибор соответствует категории II перегрузки по напряжению ; степень герметизации 2

*) категория применения AC 12: 4 A / AC 15: 3 A

Упаковочная величина [штука]
