| Характеристики |

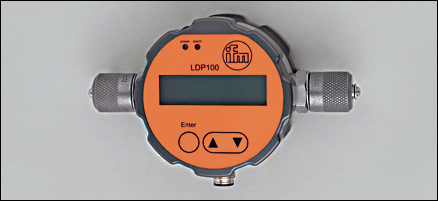

| Оптический монитор частиц загрязнений |
| Электрический разъём |
| Подключение к процессу: Minimess M16 x 2 |
| Messprinzip: Lichtextinktionsverfahren |
| Reinheitsgrad nach ISO 4406:99 / SAE AS4059E ¹) |
| Größenkanäle [µm]: 4, 6, 14, 21 |
| Интерфейс CAN |
| Out 1: analog (4...20 mA); Out 2: Schaltausgang (Open Collector Ausgang) |
| Область применения |
| Применение | | Минеральные масла (z.B. HLP), Эфирные масла (z.B. HEES), Биоразлагаемые масла (z.B. HETG) |
| Средняя температура масла [°C] | | -10...80 |
| Электронные данные |
| Электрическое исполнение | | DC |
| Рабочее напряжение [V] | | 9...33 DC |
| Потребление тока [mA] | | < 180 (9 V DC) / < 50 (33 V DC) |
| Класс защиты | | III |
| Входы |
| Триггер | | In: extern, Low-Pegel aktiviert Messzyklus |
| Выходы |
| Выход | | Out 1: analog (4...20 mA); Out 2: Schaltausgang (Open Collector Ausgang) |
| Выход | | 4...20 mA (konfigurierbar); digitaler Alarmausgang |
| Номинальный ток [mA] | | 500 |
| Защита от короткого замыкания | | нет |
| Защита от перегрузок по току | | нет |
| Аналоговый выход | | 4...20 mA |
| Наиб.нагрузка [Ω] | | (Ub - 4 V) / 20 mA; 1000 bei Ub = 24 V |
| Диапазон измерения / настройки |
| Диапазон измерения | | 10...22 Ordnungszahl |
| Предел показаний | | 0...24 Ordnungszahl |
| Точность/ погрешность |
| Точность | | ± 1 Ordnungszahl ²) |
| Программное обеспечение / Программирование |
| Объем памяти | | 3000 Datensätze |
| Возможные опции при программировании | | über Tasten, PC oder digitalen I/O |
| Условия эксплуатации |
| Рабочее давление [бар] | | 0...420 dynamisch / 0...600 statisch |
| Расход [мл/мин] | | 50...400 |
| Температура окружающей среды [°C] | | -10...60 |
| Температура хранения [°C] | | -20...60 |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Директива ЕС по оборудованию, работающему под давлением 97/23/EG | | Artikel 3 Absatz 3 - Gute Ingenieurpraxis |
| MTTF [лет] | | 129 |
| Механические данные |
| Подключение к процессу | | Minimess M16 x 2 |
| Материалы корпуса в контакте с изм. средой | | V2A (1.4028); Saphir; NBR; Chrom |
| Вес [kg] | | 0,85 |
| Дисплеи / Элементы управления |
| Индикация | | | | ЖК дисплей angezeigter Wert entspricht Reinheitsgrad nach ISO 4406:99 und SAE AS4059E | |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении LDP100 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  |  | | CANL/CANH: CAN канал (шина) | | In: Schalteingang (Low-Pegel aktiviert Messzyklus) | | Out 1: Аналоговый выход | | Out 2: Коммутационный выход | | GND 1: Signalground Out 1 | | L-/screen: am Gehäuse aufgelegt |
|
|
|
| Примечания |
| Примечания | | | ¹) SAE AS4059E: Keine separate Auswertung der Größenklassen 38 µm und 70 µm. | | ²) Im kalibrierten Bereich (Ordnungszahlen 10...22). |
|
| Упаковочная величина [штука] | | 1 |
|
