| Характеристики |

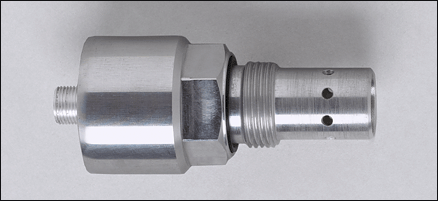

| Датчик для измерения влаги в масле |
| Электрический разъём |
| Подключение к процессу: G ¾ |
| Диапазон измерения |
| Температура среды (T) |
| -20...120 °C |
| Относит.влажность (φ) |
| 0...100 % |
| 2 аналоговых выхода 4...20 мА |
| Область применения |
| Применение | | Mineralöle, synthetische Ester, Bioöle, Luft |
| Средняя температура масла |
| - длительно [°C] | | -20...100 |
| - кратковременно [°C] | | -20...120 |
| Электронные данные |
| Электрическое исполнение | | DC аналоговый |
| Рабочее напряжение [V] | | 9...33 DC |
| Потребление тока [mA] | | < 25 (≤ 60) |
| Класс защиты | | III |
| Выходы |
| Выход | | 2 аналоговых выхода 4...20 мА |
| Выход | | 4...20 мA аналоговый |
| Аналоговый выход | | 2 x 4...20 mA |
| Наиб.нагрузка [Ω] | | max. (Ub-8) x 25 |
| Диапазон измерения / настройки |
| Точность | | φ: ± 3 % / T: ± 2 % |
| Разрешение | | φ: 1% / T: 0,1 K |
| Условия эксплуатации |
| Температура окружающей среды [°C] | | -20...85 |
| Температура хранения [°C] | | -20...85 |
| Макс.давление в резервуаре [бар] | | 10 |
| Max. zulässige Strömungsgeschwindigkeit | | < 5 m/s |
| Степень защиты | | IP 67 |
| Испытания / одобрения |
| Электромагнитная совместимость | | | IEC 61000-6-2 | : 2005 | | IEC 61000-6-4 | : 2006 + AMD1: 2010 |
|
| Вибропрочность | | Испытания согласно DIN EN 60068-2-6 |
| Механические данные |
| Подключение к процессу | | G ¾ |
| Материалы корпуса в контакте с изм. средой | | алюминий; HNBR; Полиуретановая смола; Эпоксидная смола |
| Вес [kg] | | 0,167 |
| электрическое подключение |
| Электрическое подсоединение | | Разъём M12 |
Назначение жил кабеля при подключении LDH100 - Назначение жил кабеля при подключении~Напечатать диаграмму подключения~  |  | | n.c. = не используется | | OUT 1: температура масла | | OUT 2: относительная влажность |
|
|
|
| Примечания |
| Примечания | | | Значения точности в процентнах относятся с интервалом измерения |
|
| Упаковочная величина [штука] | | 1 |
|
