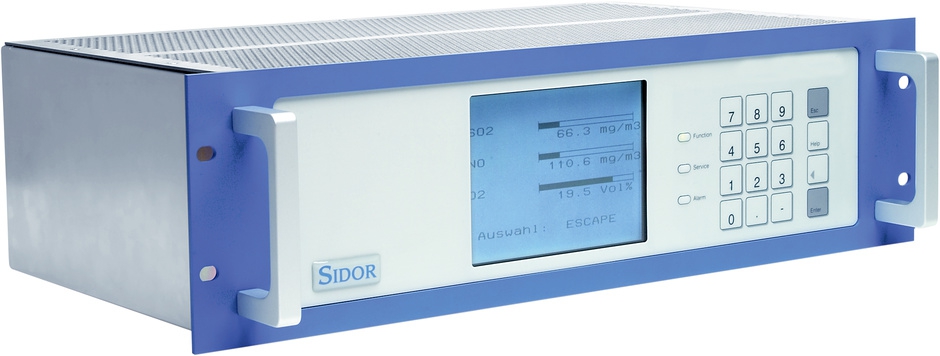

| Описание | Корпус для монтажа в 19''-стойку, 3 HU, для установки в системные шкафы |
| Измеряемые величины | CO, O2 |
| Измеряемые параметры | CO, O2 |
| Макс. количество измеряемых величин | 3 |
| Принципы измерения | Недисперсионная ИК-спектроскопия (NDIR), электрохимическая ячейка |
| Расход газа | | 30 l/h ... 60 l/h |
|
| Диапазоны измерения | | CO | 0 ... 100 mg/m³ / 0 ... 1.000 mg/m³ | | O2 | 0 ... 10 Vol.-% / 0 ... 25 Vol.-% |
|
| Сертифицированные диапазоны измерения | | CO | 0 ... 75 mg/m³ / 0 ... 375 mg/m³ / 0 ... 3.000 mg/m³ | | O2 | 0 ... 10 Vol.-% / 0 ... 25 Vol.-% |
|
| Время настройки | Модуль анализатора SIDOR: 3 sСтандартное при 60 л/ч, в зависимости от длины кюветы и расхода газа Модуль анализатора OXOR-E: 30 sСтандартное при 60 л/ч, в зависимости от расхода газа |
| Дрейф чувствительности | | Модуль анализатора SIDOR | 3 %: в квартал при регулярной одноточечной юстировке | | Модуль анализатора OXOR-E | 2 %: в квартал при регулярной одноточечной юстировке |
|
| Дрейф нулевой точки | | Модуль анализатора SIDOR | 3 %: в квартал при регулярной одноточечной юстировке | | Модуль анализатора OXOR-E | 0,2 %: в квартал при регулярной одноточечной юстировке |
|
| Температура измеряемого газа | | Вход анализатора | 0 °C ... +45 °C |
|
| Рабочее давление | | –200 hPa ... 300 hPaОтносительное |
|
| Влажность газа | | Без образования конденсата |
|
| Концентрация пыли | | Без пыли и аэрозолей |
|
| Температура окружающей среды | | +5 °C ... +45 °C |
|
| Температура хранения | | –20 °C ... +70 °C |
|
| Влажность окружающей среды | | ≤ 95 %Относительная влажность, без образования конденсата |
|
| Соответствие | Допуск для установок, требующих разрешения 2001/80/ЕС (13. BImSchV) 2000/76/ЕС (17. BImSchV) 27.BImSchV Техническое руководство по поддержанию чистоты воздуха (TA-Luft) EN 15267 (MCERTS) EN 14181:2004 |
| Электробезопасность | CE |
|

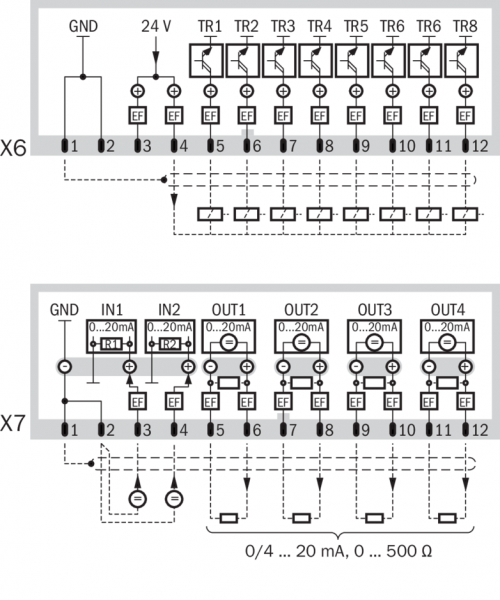

| Аналоговые выходы | 4 Выходы:4 ... 20 mA, 500 ΩЭлектрически изолированный |

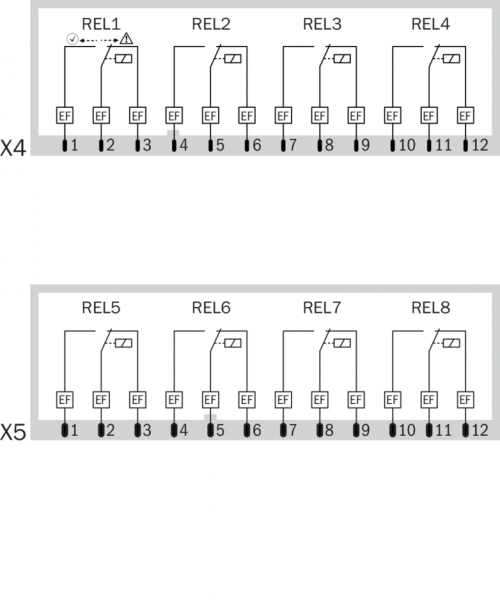

| Цифровые выходы | 8 Релейные контакты:30 V AC, 500 mA / 48 V DC, 500 mAТри релейных выхода по умолчанию для сигнализации неисправностей, сервиса и технического обслуживания 8 Транзисторные выходы:24 V DC, 500 mAСвободная настройка |

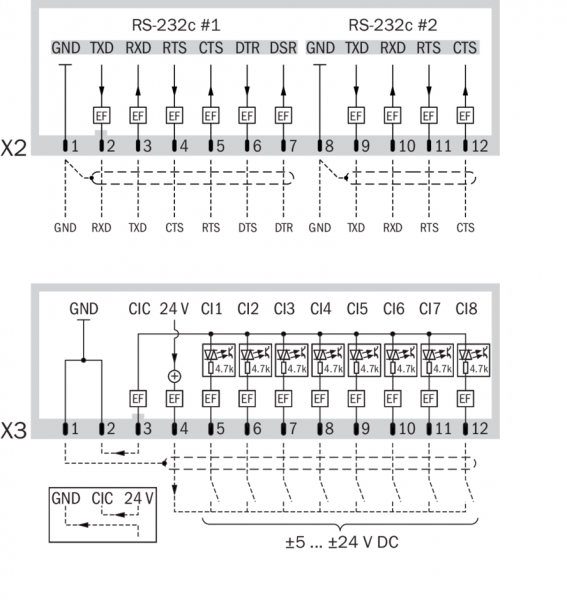

| Цифровые входы | 8 Оптронные входы:24 V DCС гальванической развязкой, свободно программируемые |
| Modbus | ✔ | | Тип интеграции в шину | RTU RS-232 |
|
|
| Управление | Управление с помощью ЖК-дисплея и пленочной клавиатуры |
| Языки меню | Немецкий, Английский, Французский, Итальянский, Нидерландский, Польский, Шведский, Испанский |

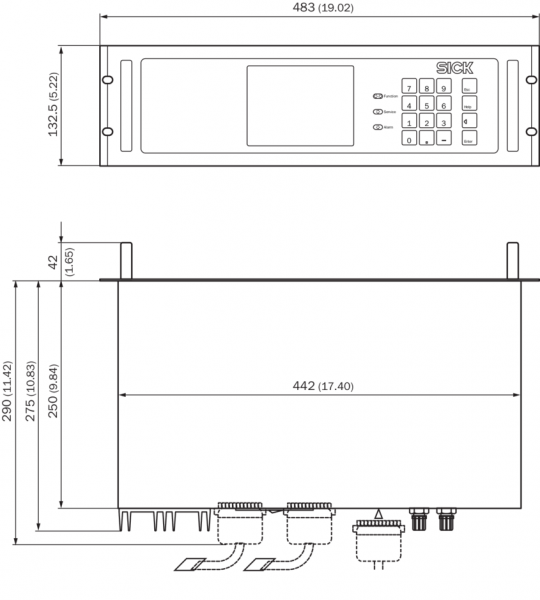

| Размеры (Ш x В x Г) | | 483 mm x 132,5 mm x 332 mm | | Детали см. на размерных чертежах | | 483 mm x 132,5 mm x 332 mm (Детали см. на размерных чертежах) |
|
| Вес | | 9 kg ... 12 kgВ зависимости от комплектации |
|
| Материал, соприкасающийся со средой | Viton B, PVDF, Стекло, Алюминий |
| Источник питания | | Напряжение | 100 V / 115 V / 230 V | | Частота | 48 ... 62 Hz | | Потребляемая мощность | ≤ 150 WВ зависимости от конфигурации системы |
|

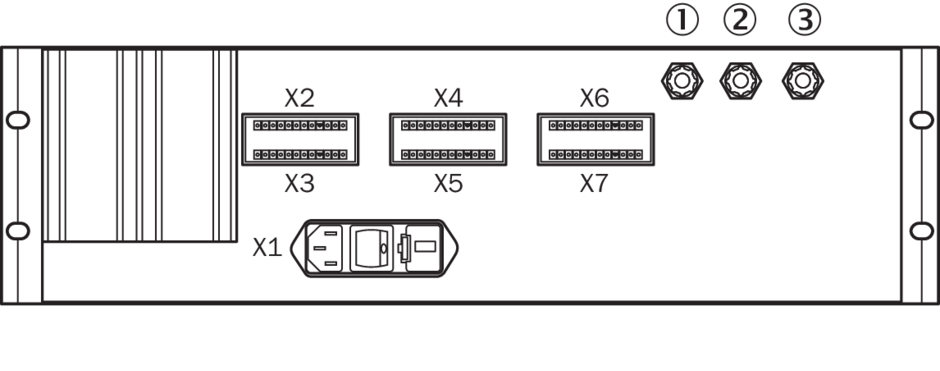

| Подключения для измеряемого газа | | Переборочный штуцер из PVDF: для шланга 6 x 1 мм |
|
| Корректирующие функции | Ручная или автоматическая одноточечная юстировка по атмосферному воздуху Ручная или автоматическая юстировка с помощью поверочных газов |
| Встроенные компоненты | Модуль анализатора SIDOR Модуль анализатора OXOR-E Переборочный штуцер из PVDF |
