Schwingungssensoren

Характеристики

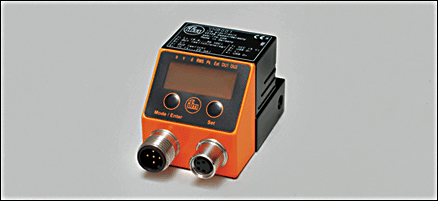

Датчик вибрации

Подключение через разъёмы M12 и M8

Parametrierbar über Sensortasten

Электронные данные

Рабочее напряжение [V]

9,6...30 DC; или через USB (коммутационные выходы неактивны)

Потребление тока [mA]

< 200

Класс защиты

III

Защита от перепутывания полярности

да

Входы / выходы

Электрическое подключение

2 коммутационных выхода или
1 коммутационный и 1 токовый выход 4...20 мA
(настройка с помощью кнопок)
1 токовый выход 4...20 мA

Входы

аналоговый

Аналоговый вход

4...20 mA

Выходы

Падение напряжения [V]

< 2

max. ток нагрузки

100 mA

Защита от короткого замыкания

да

Защита от перегрузок по току

да

аналоговый

токовый выход [mA]

4...20

Наиб.нагрузка [Ω]

150 (9,6...17 V) / 500 (17...30 V)

Диапазон измерения / настройки

Принцип измерения

v-peak oder v-rms (parametrierbar über Sensortasten)

Принцип измерения

kapazitiv

Диапазон измерения [м/с]

0...500, abhängig von der Schwingungsfrequenz

Частотный диапазон [Hz]

2...1000

Точность/ погрешность

Точность (в пределах диапазона измерения)

± 3%

Повторяемость

< 0,1 mm/s

Программное обеспечение / Программирование

История измерений.

Ringspeicher, Speicherintervall 5 min., Aufzeichnungsdauer ca. 3 Jahre
mit Echtzeituhr

интерфейсы

Интерфейс передачи данных

USB

Условия эксплуатации

Температура окружающей среды [°C]

-30...60

Температура хранения [°C]

-30...85

Степень защиты

IP 67

Испытания / одобрения

Электромагнитная совместимость

EN 61000-4-2 ESD:	4 kV контактный разряд / 15 kV воздушный разряд
EN 61000-4-3	10 V/m (80...2000 MHz)
EN 61000-4-4 Bсплеск:	4 kV (емкостный зонд, с заземлением)
EN 61000-4-6	10 V (0,15...80 MHz)

MTTF [лет]

148

Механические данные

Вид датчика

Микромеханический акселерометр

Количество осей измерения

Ударопрочность

DIN EN 60068-2-6:
DIN IEC 60068-2-27:

Сопротивление механической нагрузке [g]

100

Материал

корпус: отливка из цинка никелированн.

Вес [kg]

0,266

Дисплеи / Элементы управления

Индикация

4-х позиционный буквенно -цифровой дисплей

Функции дисплея LED

6x зеленый; 1x желтый; 1x красный

электрическое подключение

Электрическое подсоединение

Разъём M12; Разъём М8

Назначение жил кабеля при подключении

Контакт 1:	VCC (5 V) через USB-интерфейс
Контакт 2:	USB D-
Контакт 3:	L -
Контакт 4:	USB D+

Контакт 1:	L+ (9,6...30 V DC)
Контакт 2:	Out 1 Schaltausgang oder Stromausgang 4...20 mA (parametrierbar)
Контакт 3:	L-
Контакт 4:	Out 2 Коммутационный выход
Контакт 5:	In 4...20 mA

Другие технические данные

Часы реального времени

UTC, Batterie gepuffert

Самоконтроль

да

Настройка

OU1, OU2: Schaltausgang Öffner (n.c.)
Schaltpunkt Voralarm (OU1): gelb 2,8 mm/s
Schaltpunkt Hauptalarm (OU2): rot 4,5 mm/s
Frequenzbereich: 10...1000 Hz
Messmethode: rms
Einheit: mm/s

Принадлежности

Принадлежности (входят в комплект)

пружинная шайба; винт; Адаптер M8 x M5

Примечания

Упаковочная величина [штука]
