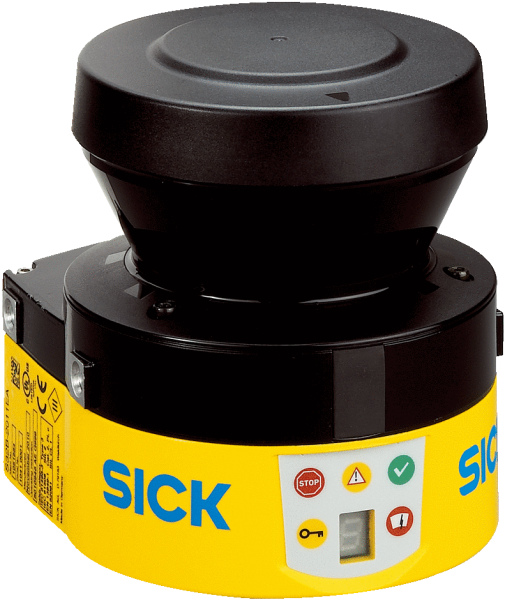

• Характеристики

  Диапазон защитного поля	1 m
  Диапазон сигнального поля	8 m (при диффузном отражении 15 %)
  Диапазон измерения расстояний	30 m
  Тип блока поля	Тройные наборы полей
  Количество полей	1
  Количество полей	3
  Количество случаев контроля	1
  Угол сканирования	270°
  Разрешение (конфигурируемое)	30 mm, 40 mm, 50 mm, 70 mm
  Угловое разрешение	0,5°
  Оценка	80 ms 1)
  Дополнение защитного поля	100 mm
  Количество многократных оценок	2 ... 16, настраивается
  Время задержки автоматического сброса	2 s ... 60 s, настраивается

  • 1) В зависимости от базового времени отклика и многократной оценки.

• Параметры техники безопасности

  Тип	Тип 3 (IEC 61496-1)
  Класс надежности	SIL2 (IEC 61508) SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	8,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).

• Функции

  Блокировка повторного запуска	✔
  Контроль внешних устройств (EDM)	✔
  Многократная оценка	✔
  Контур как база	✔

• Интерфейсы

  Тип подключения Кабель, 250 мм, с разъемом, M12, 8-конт.
  Универсальные входы/выходы	2
  Входы Контроль внешних устройств (EDM) 1 1) Сброс/повторный запуск 1 1) Режим готовности 1 1)
  Выходы Предохранительные выходы (устройство переключения выходного сигнала OSSD) 2 Выходы сигнального поля 2 1) Требуется сброс 1 1)
  Тип конфигурации	ПК с CDS (конфигурационное и диагностическое программное обеспечение)
  Конфигурационный и диагностический интерфейс RS-232 Скорость передачи 38,4 kBaud

  • 1) Эксплуатационная готовность в зависимости от конфигурации универсальных входов/выходов.

• Электрические данные

  Класс защиты	III (EN 50178, EN 60950)
  Напряжение питания UV	24 V DC (16,8 V DC ... 30 V DC)
  Потребление тока	≤ 0,2 A 1) ≤ 1,35 A 2)

  • 1) При 24 ВDC без выходной нагрузки.
  • 2) При 24 В пост. тока с максимальной выходной нагрузкой.

• Механические данные

  Размеры (Ш x В x Г)	102 mm x 116 mm x 105 mm
  Вес	0,8 kg, без соединительных кабелей
  Материал корпуса	Алюминиевое литье
  Цвет корпуса	RAL 1021 (ярко-желтый), RAL 9005 (черный)
  Материал защитного экрана	Polycarbonat
  Поверхность защитного экрана	Покрытие внешней стороны устойчиво к царапинам

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–25 °C ... +50 °C
  Виброустойчивость	5 g, 10 Hz ... 150 Hz (IEC 61496-1, IEC 61496-3)
  Ударопрочность	10 g, 16 ms (IEC 61496-1, IEC 61496-3)

• Прочие данные

  Вид излучения	Пульсирующий лазерный диод
  Длина волны	905 nm
  Фиксируемое диффузное отражение	1,8 % ... > 1.000 %, Отражатели
  Класс лазера	1 (21 CFR 1040.10 и 1040.11, IEC 60825-1)

• Классификации

  ECl@ss 5.0	27272705
  ECl@ss 5.1.4	27272705
  ECl@ss 6.0	27272705
  ECl@ss 6.2	27272705
  ECl@ss 7.0	27272705
  ECl@ss 8.0	27272705
  ECl@ss 8.1	27272705
  ECl@ss 9.0	27272705
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

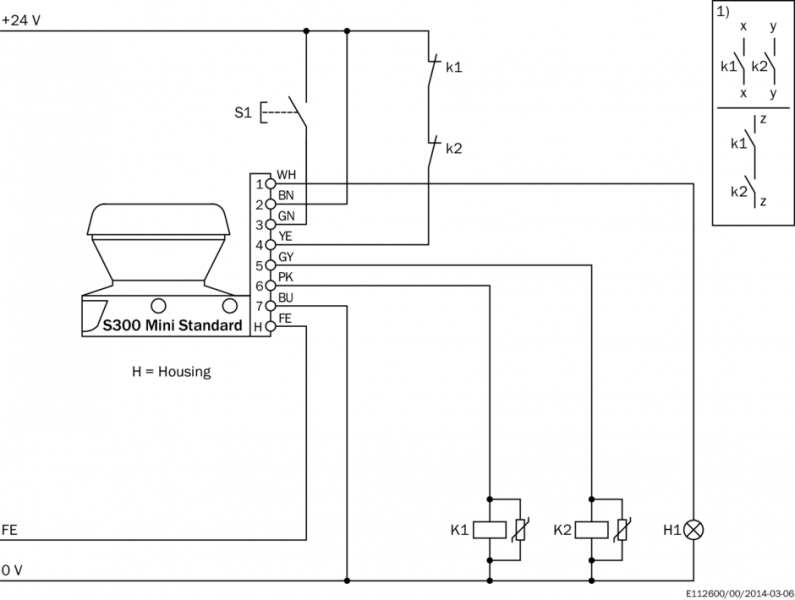

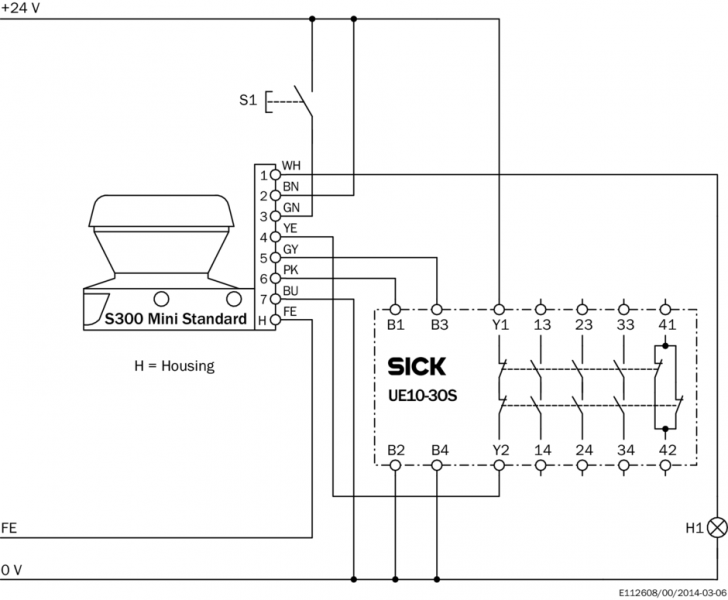

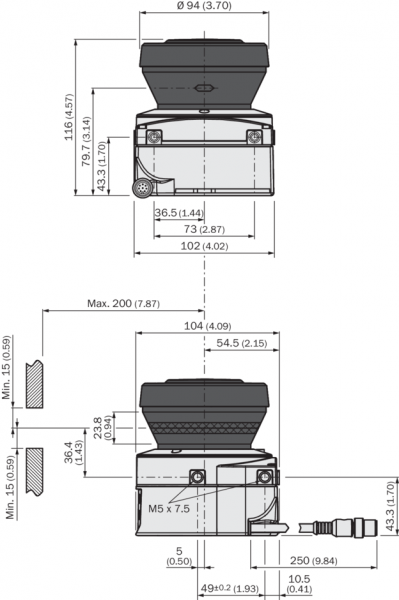

Габаритный чертеж Лазерный сканер Пример схемы подключения S300 Mini Standard с защитным реле UE10-3OS Пример схемы подключения S300 Mini Standard с блокировкой повторного запуска и контролем контакторов Вид: Галерея Список Показать всё Скрыть всё
