• Характеристики

  Диапазон защитного поля	5,5 m
  Диапазон сигнального поля	49 m (20 м при диффузном отражении 20 %)
  Диапазон измерения расстояний	49 m
  Количество одновременно контролируемых защитных полей	≤ 4 1)
  Тип блока поля	Тройные наборы полей, Двойные наборы полей
  Количество полей	1
  Количество полей	4 2)
  Количество случаев контроля	1
  Угол сканирования	190°
  Разрешение (конфигурируемое)	30 mm, 40 mm, 50 mm, 70 mm, 150 mm
  Угловое разрешение	0,5°, 0,25°, в зависимости от разрешения и дальности сканирования
  Оценка	60 ms 3)
  Дополнение защитного поля	100 mm
  Количество многократных оценок	2 ... 16, настраивается
  Время задержки автоматического сброса	2 s ... 60 s, настраивается

  • 1) Если одновременно контролируются несколько защитных полей, то сигналы отключения должны подаваться через безопасные выходы управления безопасности Flexi Soft или через надежный шлюз EFI.
  • 2) Два одновременных набора полей, каждый включает два поля, вывод через EFI на Flexi Soft.
  • 3) В зависимости от базового времени отклика и многократной оценки.

• Параметры техники безопасности

  Тип	Тип 3 (IEC 61496-1)
  Класс надежности	SIL2 (IEC 61508) SILCL2 (EN 62061)
  Категория	Категория 3 (EN ISO 13849)
  Уровень производительности	PL d (EN ISO 13849)
  PFHd (средняя вероятность опасного отказа в час)	8,0 x 10-8 (EN ISO 13849)
  TM (заданная продолжительность работы)	20 лет (EN ISO 13849)
  Безопасное состояние в случае возникновения ошибки	Как минимум, один выход OSSD находится в состоянии AUS (ВЫКЛ.).

• Функции

  Блокировка повторного запуска	✔
  Контроль внешних устройств (EDM)	✔
  Многократная оценка	✔
  Синхронный контроль	✔
  Контур как база	✔
  Встроенное конфигурационное запоминающее устройство	✔
  Выдача результатов измерений	✔
  Безопасная связь между устройствами SICK посредством EFI/SDL	✔

• Электрические данные

  Класс защиты	II (EN 50178)
  Напряжение питания UV	24 V DC (16,8 V DC ... 28,8 V DC)
  Потребление тока	≤ 0,8 A 1) ≤ 2,3 A 2)
  Выходы Предохранительные выходы (устройство переключения выходного сигнала OSSD) 2 x 500 mA Диагностические выходы 3 x 100 mA 3)

  • 1) При 24 ВDC без выходной нагрузки.
  • 2) При 24 В пост. тока с максимальной выходной нагрузкой.
  • 3) Программируются произвольно, например, сигнальное поле, предупреждение о загрязнении, требование сброса.

• Механические данные

  Размеры (Ш x В x Г)	155 mm x 185 mm x 160 mm
  Вес	3,3 kg
  Материал корпуса	Алюминиевое литье
  Цвет корпуса	RAL 1021 (ярко-желтый)
  Материал переднего стекла	Polycarbonat
  Поверхность фронтального стекла	Покрытие внешней стороны устойчиво к царапинам

• Данные окружающей среды

  Тип защиты	IP65 (EN 60529)
  Диапазон рабочих температур	–10 °C ... +50 °C
  Температура хранения	–25 °C ... +50 °C
  Виброустойчивость	5 g, 10 Hz ... 150 Hz (IEC 61496-1, IEC 61496-3)
  Ударопрочность	10 g, 16 ms (IEC 61496-1, IEC 61496-3)

• Прочие данные

  Вид излучения	Пульсирующий лазерный диод
  Длина волны	905 nm
  Фиксируемое диффузное отражение	1,8 % ... > 1.000 %, Отражатели
  Класс лазера	1 (21 CFR 1040.10 и 1040.11, IEC 60825-1)

• Классификации

  ECl@ss 5.0	27272705
  ECl@ss 5.1.4	27272705
  ECl@ss 6.0	27272705
  ECl@ss 6.2	27272705
  ECl@ss 7.0	27272705
  ECl@ss 8.0	27272705
  ECl@ss 8.1	27272705
  ECl@ss 9.0	27272705
  ETIM 5.0	EC002550
  ETIM 6.0	EC002550
  UNSPSC 16.0901	39121528

Показать всё Скрыть всё

Технические чертежи

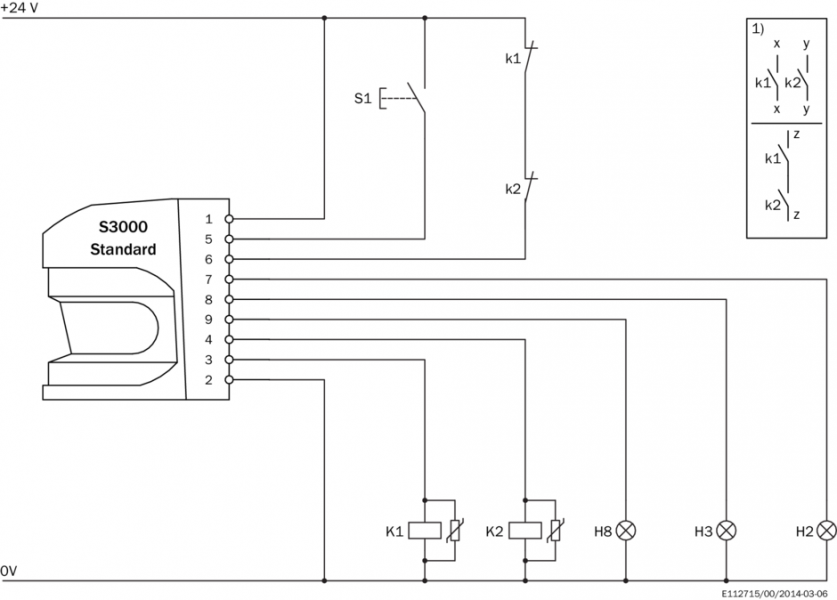

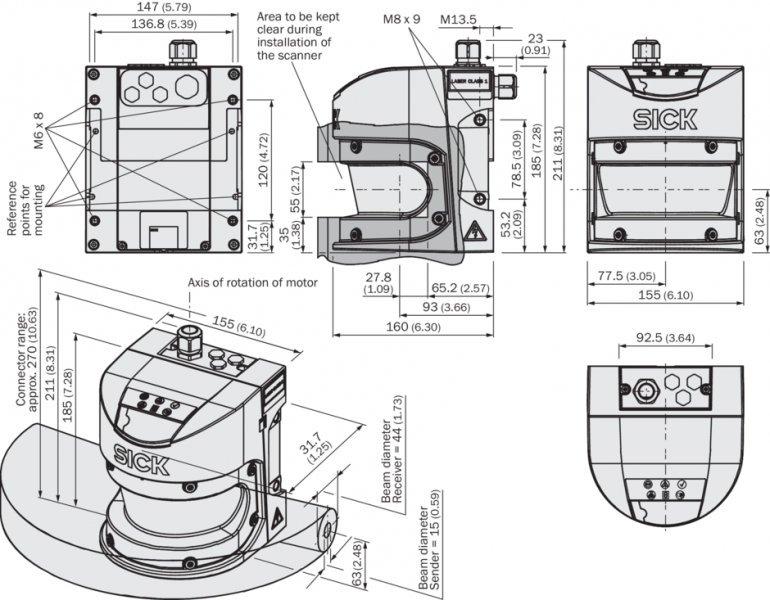

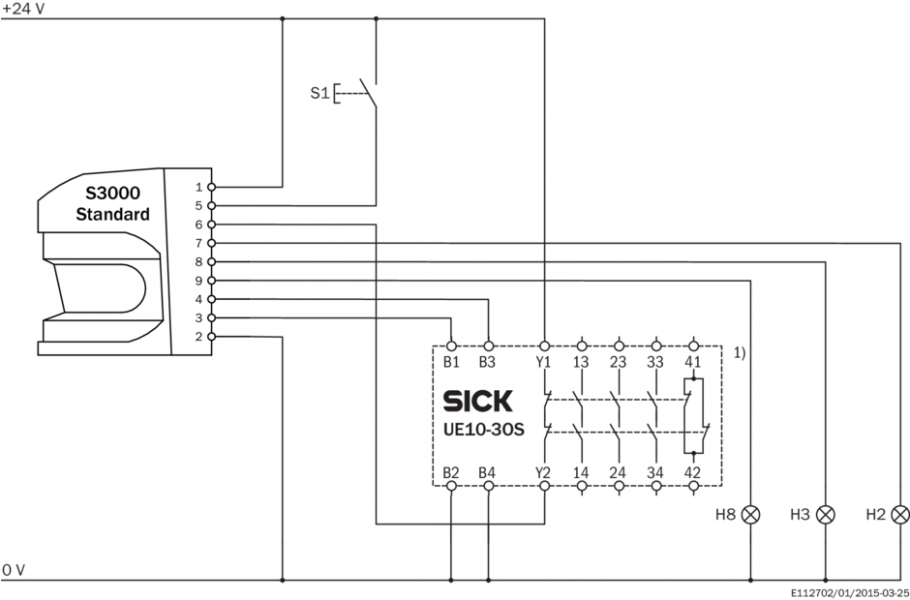

Габаритный чертеж Пример схемы подключения S3000 Standard с блокировкой повторного запуска и контролем контакторов, а также защитное реле UE10-3OS Пример схемы подключения S3000 Standard с блокировкой повторного запуска и контролем контакторов Вид: Галерея Список Показать всё Скрыть всё
