- Характеристики
| Принцип датчика/ обнаружения | Датчик с отражением от объекта, Подавление заднего фона |
| Размеры (Ш x В x Г) | 20,6 mm x 99,2 mm x 48,9 mm |
| Дистанция работы, макс. | 60 mm ... 900 mm |
| Расстояние срабатывания | 60 mm ... 900 mm |
| Вид излучения | Инфракрасный свет |
| Источник света | Светодиод 1) |
| Размеры светового пятна (расстояние) | Ø 20 mm (500 mm) |
| Угол излучения | 7° |
| Настройка | Потенциометр, 9 оборотов |
| Специальные случаи применения | Контроль зон на накопительных конвейерах |
- Механика/электроника
| Напряжение питания | 10 V DC ... 30 V DC 1) |
| Остаточная пульсация | < 5 Vss 2) |
| Потребление тока | < 20 mA 3) |
| Переключающий выход | PNP |
| Тип переключения | СВЕТЛО |
| Сигнальное напряжение PNP HIGH/LOW | Ок. UV — 0,5 В/0 В |
| Выходной ток Iмакс. | ≤ 100 mA |
| Оценка | 2 ms |
| Частота переключения | ± 250 Hz |
| Тип подключения | Кабель с разъемом M12, 4-конт., 300 mm 4) |
| Схемы защиты | A 5) C 6) D 7) |
| Класс защиты | III |
| Вес | 175 g |
| Материал корпуса | Пластик, ABS |
| Тип защиты | IP67 |
| Ударопрочность и виброустойчивость | Согласно IEC 68 |
| Диапазон температур при работе | –40 °C ... +60 °C |
| Диапазон температур при хранении | –40 °C ... +75 °C |
| № файла UL | NRKH.E189383 & NRKH7.E189383 |
- Классификации
| ECl@ss 5.0 | 27270904 |
| ECl@ss 5.1.4 | 27270904 |
| ECl@ss 6.0 | 27270904 |
| ECl@ss 6.2 | 27270904 |
| ECl@ss 7.0 | 27270904 |
| ECl@ss 8.0 | 27270904 |
| ECl@ss 8.1 | 27270904 |
| ECl@ss 9.0 | 27270904 |
| ETIM 5.0 | EC002719 |
| ETIM 6.0 | EC002719 |
| UNSPSC 16.0901 | 39121528 |
Показать всё Скрыть всё Технические чертежи

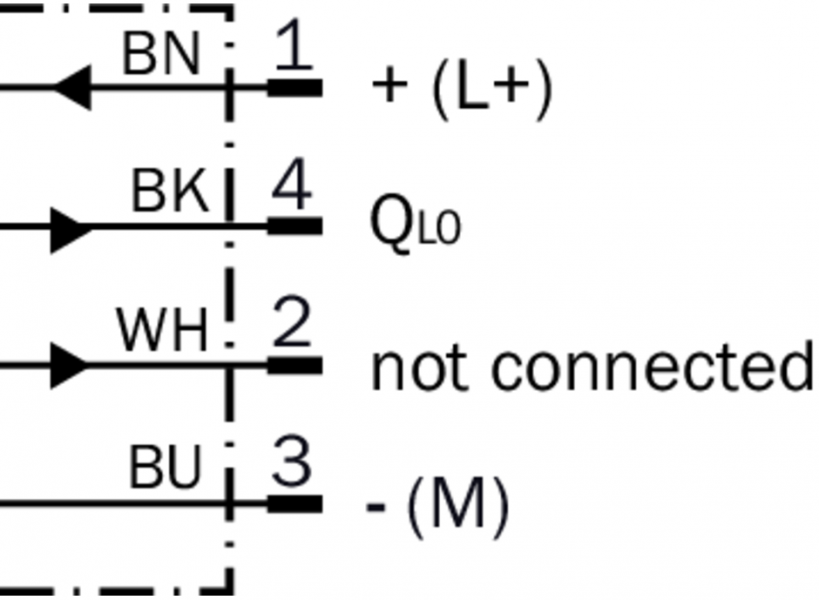

Схема соединений cd-253

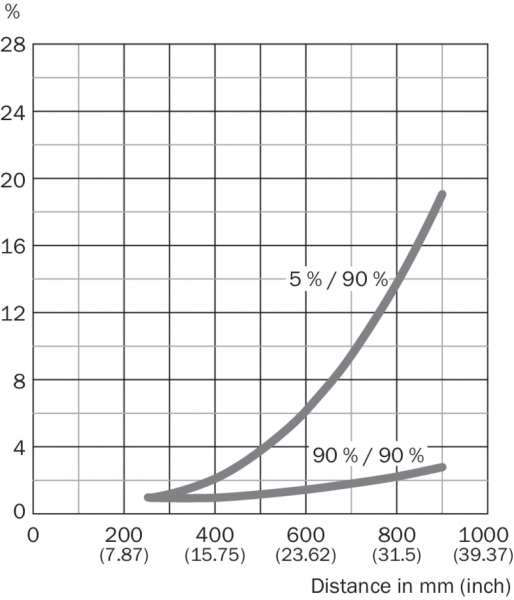

Характеристика

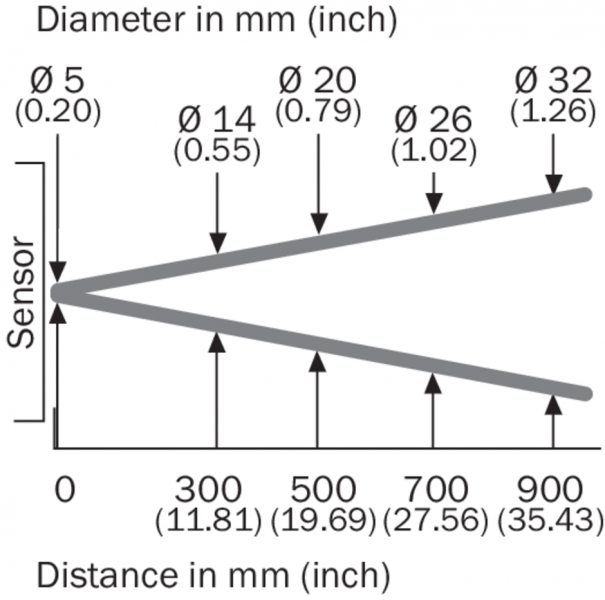

Размер светового пятна

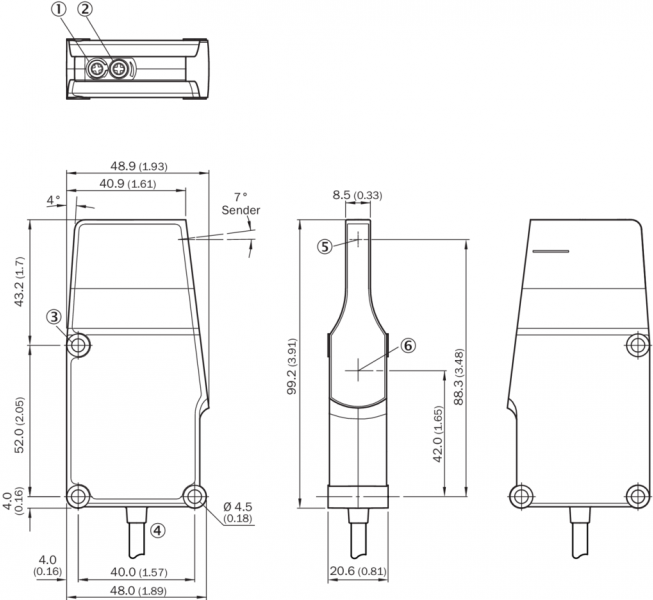

Габаритный чертеж R кабель
