• Характеристики

  Версия	Mid Range
  Категория продукции	Устройство записи и считывания со встроенной антенной
  Разрешение на эксплуатацию радиооборудования	Глобальный
  Диапазон частот	ВЧ (13,56 МГц)
  Несущая частота	13,56 MHz
  Выходная мощность	1.000 mW
  Стандарт RFID	ISO/IEC 15693, ISO/IEC 18000-3 «Режим 1»
  Тип подключения	Ethernet
  Дальность сканирования	Max. 240 mm 1)
  Антенна	Встроенная, дополнительный разъем для внешней антенны
  Прочие функции	Гибкий формат вывода данных (задается конфигурацией), Тактовый импульс, Диагностика, Функция клонирования (карта памяти MicroSD или система), Обновляемая прошивка, Импульсный запуск
  Типичное время доступа	Считывание UID (64 бита/8 байт): 18 ms Считывание 1 блока (32 бита/4 байта): 13 ms Запись 1 блока (32 бита/4 байта): 16 ms Считывание 28 блоков (896 бит/112 байт): 64 ms Запись 28 блоков (896 бит/112 байт): 442 ms
  Скорость передачи данных	26 kbit/s (По умолчанию)

  • 1) При параллельном расположении RFID-ISO-транспондера к антенне устройства записи и считывания, в зависимости от размеров и качества транспондера.

• Интерфейсы

  Ethernet ✔ , TCP/IP Скорость передачи данных 10/100 Мбит/с
  PROFINET ✔ Функция PROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) Скорость передачи данных 10/100 Мбит/с
  EtherNet/IP™ ✔ Скорость передачи данных 10/100 Мбит/с
  EtherCAT® ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600
  Последовательный ✔ , RS-232, RS-422 Скорость передачи данных 0,3 kBaud ... 115,2 kBaud
  CAN ✔ Примечание CSN (SICK CAN Sensor Network) Скорость передачи данных 20 kbit/s ... 1.000 kbit/s
  CANopen ✔ Скорость передачи данных 20 kbit/s ... 1.000 kbit/s
  PROFIBUS DP ✔ Тип интеграции в шину В качестве опции через внешний модуль промышленной сети CDF600-2
  DeviceNet™ ✔ Тип интеграции в шину Доступно в качестве опционального внешнего модуля
  Переключающие входы	4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420)
  Переключающие выходы	4 («Результат 1», «Результат 2», 2 выхода через опциональный накопитель параметров CMC600 в CDB620/CDM420)
  Оптическая индикация	7 LEDs (Светодиод обратной связи, Индикаторы состояния, Ready, Result, RF, Data, CAN, LNK TX)
  Акустическая индикация	1 Бипер (для подтверждения считывания, регулируемый)
  Конфигурационное ПО	SOPAS ET

• Механика/электроника

  Электрическое подключение	1 x поворотный блок подключения с 4-конт. гнездовым разъемом M12 и 17-конт. штекером M12
  Рабочее напряжение	10 V DC ... 30 V DC
  Потребляемая мощность	Typ. 8 W
  Цвет корпуса	Синий, черный
  Тип защиты	IP67
  Класс защиты	III
  Вес	710 g
  Размеры (Д x Ш x В)	147 mm x 88 mm x 39 mm 1)

  • 1) Поворотный блок подключения выступает на 15 мм.

• Данные окружающей среды

  Электромагнитная совместимость (ЭМС)	EN 301489-3 V1.6.1 Receiver Class 2
  Виброустойчивость	EN 60068-2-6
  Ударопрочность	EN 60068-2-27
  Диапазон рабочих температур	–20 °C ... +50 °C
  Температура хранения	–25 °C ... +70 °C
  Допустимая относительная влажность воздуха	95 %, без образования конденсата

• Классификации

  ECl@ss 5.0	27280401
  ECl@ss 5.1.4	27280401
  ECl@ss 6.0	27280401
  ECl@ss 6.2	27280401
  ECl@ss 7.0	27280401
  ECl@ss 8.0	27280401
  ECl@ss 8.1	27280401
  ECl@ss 9.0	27280401
  ETIM 6.0	EC002998
  UNSPSC 16.0901	52161523

Показать всё Скрыть всё

Технические чертежи

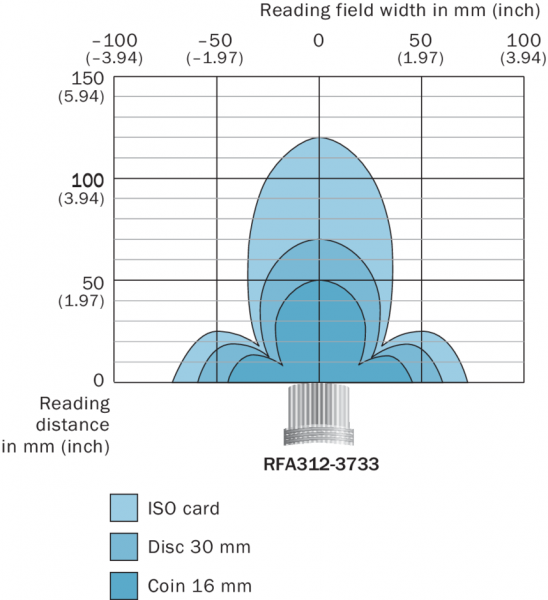

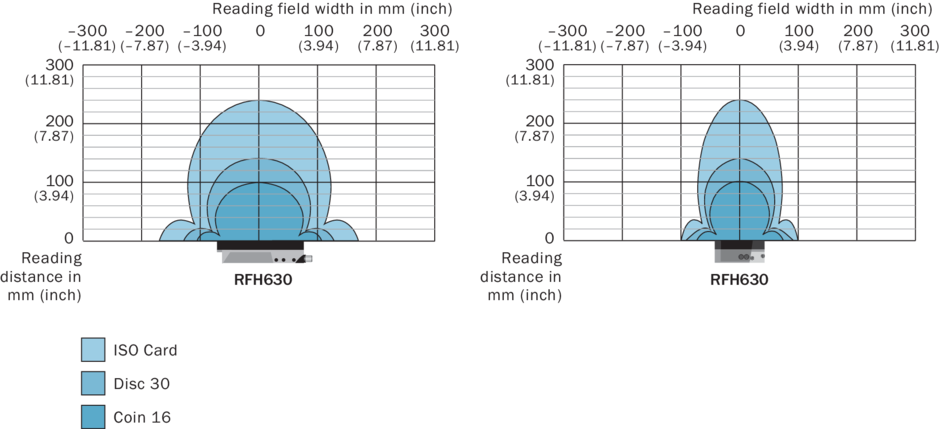

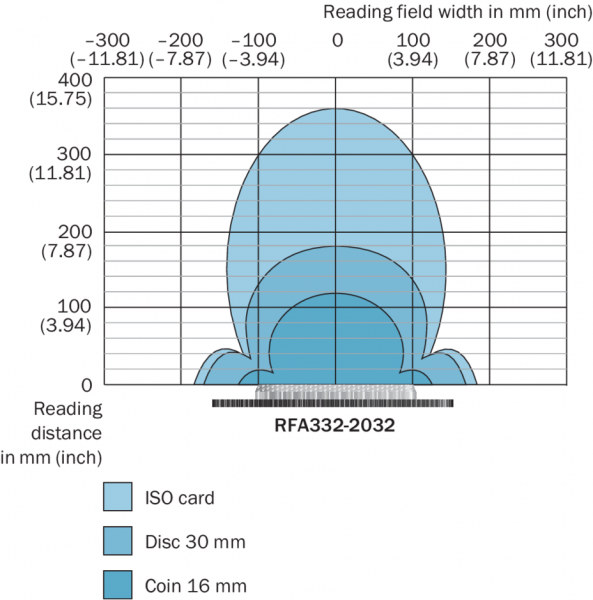

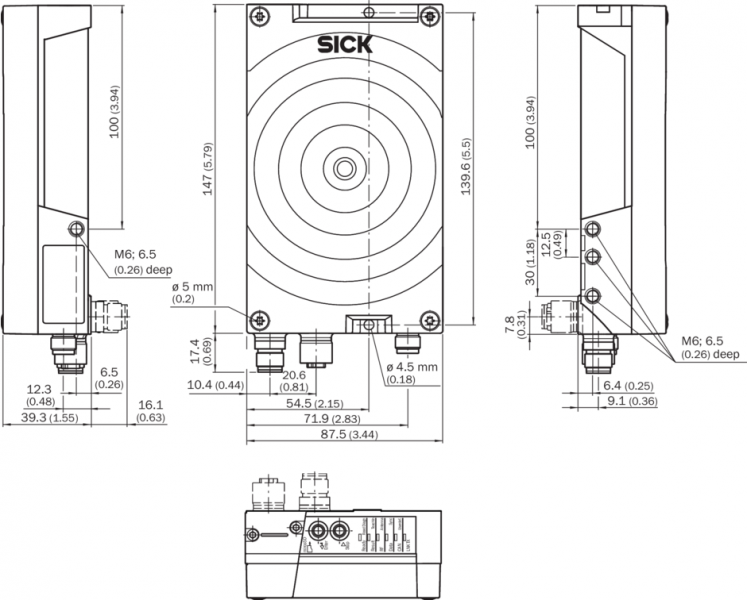

Габаритный чертеж Диаграмма поля считывания RFH630 Ethernet с внешней антенной Диаграмма поля считывания RFH630 Ethernet с внешней антенной Диаграмма поля считывания Вид: Галерея Список Показать всё Скрыть всё
