- Характеристики
| Версия | Short Range |
| Категория продукции | Устройство записи и считывания со встроенной антенной |
| Разрешение на эксплуатацию радиооборудования | Глобальный |
| Диапазон частот | ВЧ (13,56 МГц) |
| Несущая частота | 13,56 MHz |
| Стандарт RFID | ISO/IEC 15693, ISO/IEC 18000-3 «Режим 1» |
| Тип подключения | Ethernet |
| Дальность сканирования | Max. 150 mm 1) |
| Антенна | Интегрирован |
| Прочие функции | Гибкий формат вывода данных (задается конфигурацией), Тактовый импульс, Диагностика, Функция клонирования (карта памяти MicroSD или система), Обновляемая прошивка, Импульсный запуск |
| Типичное время доступа | Считывание UID (64 бита/8 байт): 18 ms Считывание 1 блока (32 бита/4 байта): 13 ms Запись 1 блока (32 бита/4 байта): 16 ms Считывание 28 блоков (896 бит/112 байт): 64 ms Запись 28 блоков (896 бит/112 байт): 442 ms |
| Скорость передачи данных | 26 kbit/s (По умолчанию) |
- Интерфейсы
| Ethernet | ✔ , TCP/IP | | Скорость передачи данных | 10/100 Мбит/с |
|
| PROFINET | ✔ | | Функция | PROFINET Single Port, PROFINET Dual Port (опционально через внешний модуль промышленной сети CDF600-2) | | Скорость передачи данных | 10/100 Мбит/с |
|
| EtherNet/IP™ | ✔ | | Скорость передачи данных | 10/100 Мбит/с |
|
| EtherCAT® | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600 |
|
| Последовательный | ✔ , RS-232, RS-422 | | Скорость передачи данных | 0,3 kBaud ... 115,2 kBaud |
|
| CAN | ✔ | | Примечание | CSN (SICK CAN Sensor Network) | | Скорость передачи данных | 20 kbit/s ... 1.000 kbit/s |
|
| CANopen | ✔ | | Скорость передачи данных | 20 kbit/s ... 1.000 kbit/s |
|
| PROFIBUS DP | ✔ | | Тип интеграции в шину | В качестве опции через внешний модуль промышленной сети CDF600-2 |
|
| DeviceNet™ | ✔ | | Тип интеграции в шину | Доступно в качестве опционального внешнего модуля |
|
| Переключающие входы | 3 («Датчик 1», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Переключающие выходы | 2 (через опциональный накопитель параметров CMC600 в CDB620/CDM420) |
| Оптическая индикация | 6 LEDs (Ready, Result, RF, Data, CAN, LNK TX) |
| Акустическая индикация | 1 Бипер (для подтверждения считывания, регулируемый) |
| Конфигурационное ПО | SOPAS ET |
- Механика/электроника
| Электрическое подключение | 1 x поворотный блок подключения с 4-конт. гнездовым разъемом M12 и 12-конт. штекером M12 |
| Рабочее напряжение | 10 V DC ... 30 V DC |
| Потребляемая мощность | Typ. 5 W |
| Цвет корпуса | Синий, черный |
| Тип защиты | IP67 |
| Класс защиты | III |
| Вес | 450 g |
| Размеры (Д x Ш x В) | 147 mm x 88 mm x 39 mm 1) |
- Данные окружающей среды
| Электромагнитная совместимость (ЭМС) | EN 301489-3 V1.6.1 Receiver Class 2 |
| Виброустойчивость | EN 60068-2-6 |
| Ударопрочность | EN 60068-2-27 |
| Диапазон рабочих температур | –20 °C ... +60 °C |
| Температура хранения | –25 °C ... +70 °C |
| Допустимая относительная влажность воздуха | 95 %, без образования конденсата |
- Классификации
| ECl@ss 5.0 | 27280401 |
| ECl@ss 5.1.4 | 27280401 |
| ECl@ss 6.0 | 27280401 |
| ECl@ss 6.2 | 27280401 |
| ECl@ss 7.0 | 27280401 |
| ECl@ss 8.0 | 27280401 |
| ECl@ss 8.1 | 27280401 |
| ECl@ss 9.0 | 27280401 |
| ETIM 6.0 | EC002998 |
| UNSPSC 16.0901 | 52161523 |
Показать всё Скрыть всё Технические чертежи

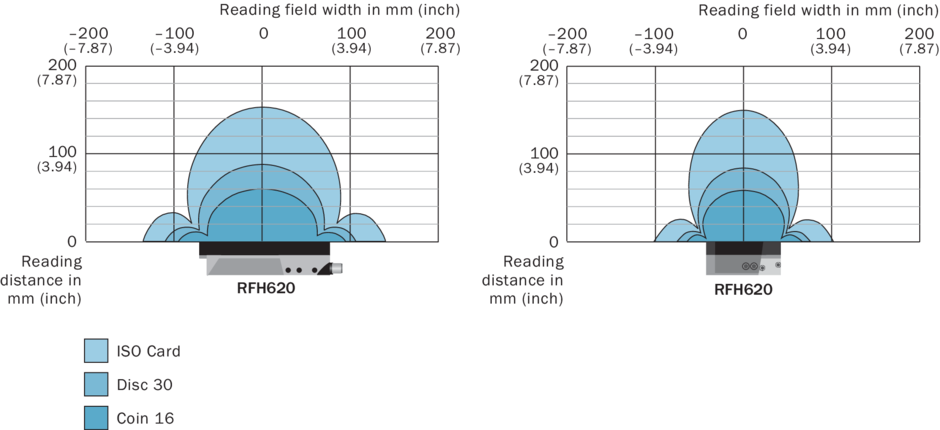

Диаграмма поля считывания
