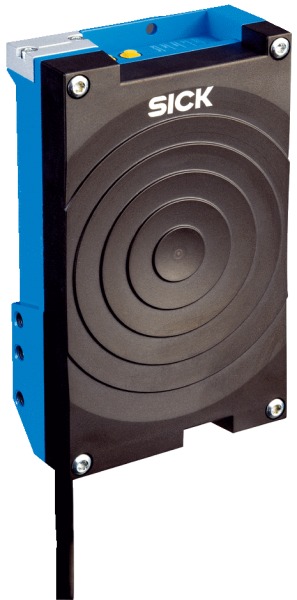

RFH620-1000001

Характеристики

Версия	Short Range
Категория продукции	Устройство записи и считывания со встроенной антенной
Разрешение на эксплуатацию радиооборудования	Глобальный
Диапазон частот	ВЧ (13,56 МГц)
Несущая частота	13,56 MHz
Выходная мощность	200 mW
Стандарт RFID	ISO/IEC 15693, ISO/IEC 18000-3 «Режим 1»
Тип подключения	Кабель
Дальность сканирования	Max. 150 mm 1)
Антенна	Интегрирован
Прочие функции	Гибкий формат вывода данных (задается конфигурацией), Тактовый импульс, Диагностика, Функция клонирования (карта памяти MicroSD или система), Обновляемая прошивка, Импульсный запуск
Типичное время доступа	Считывание UID (64 бита/8 байт): 18 ms Считывание 1 блока (32 бита/4 байта): 13 ms Запись 1 блока (32 бита/4 байта): 16 ms Считывание 28 блоков (896 бит/112 байт): 64 ms Запись 28 блоков (896 бит/112 байт): 442 ms
Скорость передачи данных	26 kbit/s (По умолчанию)

1) При параллельном расположении RFID-ISO-транспондера к антенне устройства записи и считывания, в зависимости от размеров и качества транспондера.

Интерфейсы

PROFINET	✔
Тип интеграции в шину	В качестве опции через внешний модуль промышленной сети CDF600-2
Функция	PROFINET Dual Port

EtherCAT®	✔
Тип интеграции в шину	В качестве опции через внешний модуль промышленной сети CDF600

Последовательный	✔ , RS-232, RS-422
Скорость передачи данных	0,3 kBaud ... 115,2 kBaud

CANopen	✔
Скорость передачи данных	20 kbit/s ... 1.000 kbit/s

PROFIBUS DP	✔
Тип интеграции в шину	В качестве опции через внешний модуль промышленной сети CDF600-2

DeviceNet™	✔
Тип интеграции в шину	Доступно в качестве опционального внешнего модуля

Переключающие входы

4 («Датчик 1», «Датчик 2», 2 входа через опциональный накопитель параметров CMC600 в CDB620/CDM420)

Переключающие выходы

4 («Результат 1», «Результат 2», 2 выхода через опциональный накопитель параметров CMC600 в CDB620/CDM420)

Оптическая индикация

6 LEDs (Ready, Result, RF, Data, CAN, LNK TX)

Акустическая индикация

1 Бипер (для подтверждения считывания, регулируемый)

Конфигурационное ПО

SOPAS ET

Механика/электроника

Электрическое подключение	1 x кабель с 15-контактным штекером D-Sub-HD
Рабочее напряжение	10 V DC ... 30 V DC
Потребляемая мощность	Typ. 5 W
Цвет корпуса	Синий, черный
Тип защиты	IP67
Класс защиты	III
Вес	520 g, с соединительным кабелем
Размеры (Д x Ш x В)	147 mm x 88 mm x 39 mm

Данные окружающей среды

Электромагнитная совместимость (ЭМС)	EN 301489-3 V1.6.1 Receiver Class 2
Виброустойчивость	EN 60068-2-6
Ударопрочность	EN 60068-2-27
Диапазон рабочих температур	–20 °C ... +60 °C
Температура хранения	–25 °C ... +70 °C
Допустимая относительная влажность воздуха	95 %, без образования конденсата

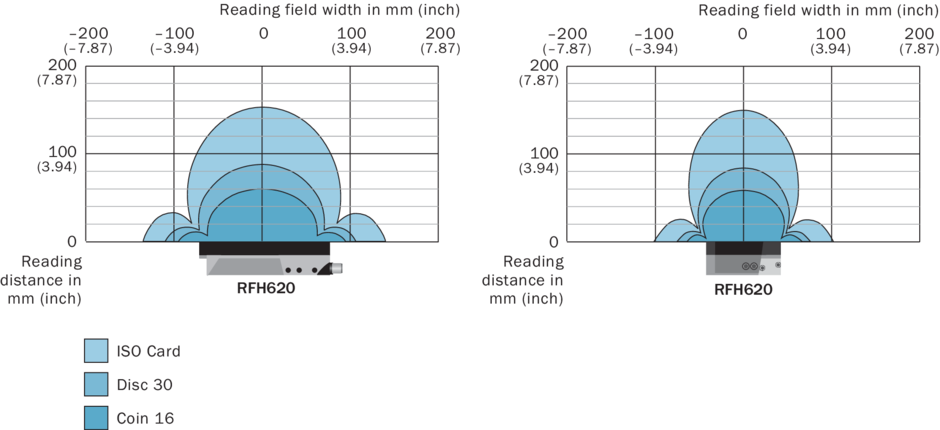

Диаграмма поля считывания Вид: Галерея Список Показать всё Скрыть всё
