Промышленные системы передачи данных

Характеристики

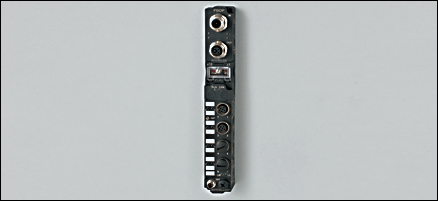

Модули ввода / вывода для полевой шины

Разъемы M12 x 1

Profibus-DP интерфейс

Электронные данные

Электрическое исполнение

4 входа Pt100

Рабочее напряжение [V]

20...29 DC

Потребление тока [mA]

< 110

Разделение потенциалов

нет

Входы

аналоговый

Аналоговый вход

Pt100

Питание датчика

от рабочего напряжения

Диапазон измерения / настройки

Область значений [Bit] [°C]

-200...850, (Pt100), -60...250 (датчики Ni)

Разрешение [[°C]]

0,1

Точность/ погрешность

Точность [% от измеряемой величины]

< ± 1

Время реакции

Wandlungszeit [ms]

250

интерфейсы

Kommunikationsschnittstelle

Profibus-DP

Übertragungsrate [kBit/s]

9,6...12000

Adressierung Profibus

1...99

Условия эксплуатации

Температура окружающей среды [°C]

0...55

Температура хранения [°C]

-25...85

Степень защиты

IP 67

Испытания / одобрения

Электромагнитная совместимость

EN 50081-2
EN 50082-2

Вибропрочность

IEC 68

Teil 2-6 / IEC 68, Teil 2-27

Механические данные

Материал

корпус: PA 6; герметик: PU (полиуретан); Контакты: латунь позолоченый

Вес [kg]

0,299

электрическое подключение

Назначение жил кабеля при подключении

	Входы M12
1:	RL +
2:	R +
3:	RL -
4:	R -
5:	защитный экран

Назначение жил кабеля при подключении

	Stecker M8
1:	24 V DC UB
2:	24 V DC UL
3:	GND
4:	GND

	Разъем M8
1:	24 V DC UB
2:	24 V DC UL
3:	GND
4:	GND

	Stecker M12 Profibus In
1:	не используется
2:	Leitung A
3:	GND
4:	Leitung B
5:	защитный экран

	Разъем M12 Profibus Out
1:	5 V DC
2:	Leitung A
3:	GND
4:	Leitung B
5:	защитный экран

Примечания

Упаковочная величина [штука]
