• Характеристики

  Тип системы	Наведение робота
  Области применения	Локализация заготовок, отливок или поковок в емкостях для хранения
  Характеристики системы	3D-камера с пакетом программного обеспечения для локализации деталей
  Вид камеры	Моментальный снимок 3D
  Пример анализируемого объема (Д x Ш x В)	800 x 1200 x 1000 мм (макс. диапазон высоты) 1000 x 1200 x 750 мм (макс. область изображения)
  Разрешение	1–4 мм в зависимости от расстояния до камеры
  Источник света	Лазер, красный, 660 nm, ± 15 нм
  Класс лазера	2M
  Формат 3D CAD	IGES, STEP

• Производительность

  Время локализации	5–10 с (типично)
  Точность локализации	< +/- 2 мм и < +/- 1° (типично)
  Размеры компонентов	(ок.) > 100 x 100 x 100 мм
  Характеристики компонентов	3D-объекты неправильной формы, видимые для камеры при любой значимой ориентации детали

• Интерфейсы

  Ethernet ✔ (2) , Камера ПК, ПК Робот Протокол UDP/IP (камера), TCP/IP (робот) Электрическое подключение RJ45

  Цифровой ввод / вывод ✔ (2)

  Напряжение питания ✔ Электрическое подключение Разъем М12, 8-конт.

• Механика/электроника

  Напряжение питания	100 V AC ... 240 V AC, ± 15 %
  Материал корпуса	Алюминий
  Цвет корпуса	Серый, с порошковым покрытием
  Размеры, система (Д x Ш x В)	820 mm x 107 mm x 145 mm
  Вес	13,5 kg
  Тип защиты	IP65

• Данные окружающей среды

  Диапазон температур при работе	0 °C ... +40 °C, без образования конденсата
  Устойчивость к сотрясениям	15 г, 3 x 6 направлений 1)
  Устойчивость к вибрации	5 g (58 Hz ... 150 Hz)

  • 1) Не во время процесса сканирования.

• Классификации

  ECl@ss 5.0	27381501
  ECl@ss 5.1.4	27381501
  ECl@ss 6.0	27381590
  ECl@ss 6.2	27381590
  ECl@ss 7.0	27381590
  ECl@ss 8.0	27381590
  ECl@ss 8.1	27381590
  ECl@ss 9.0	27381590

Показать всё Скрыть всё

Технические чертежи

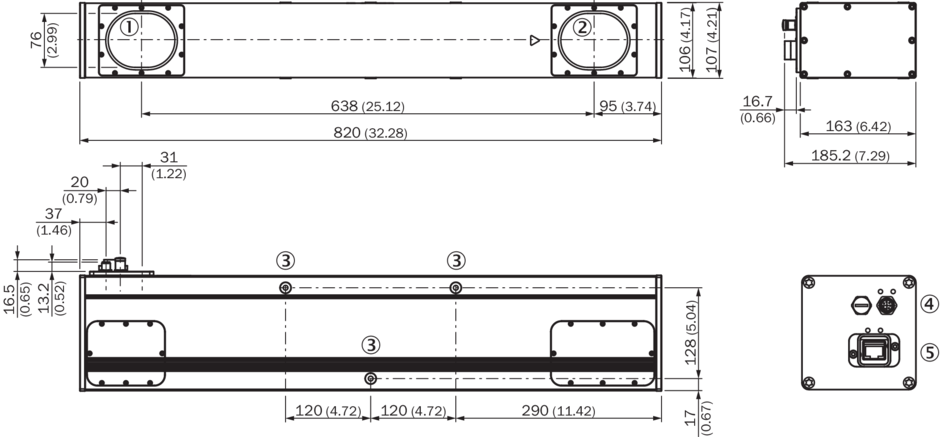

Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
