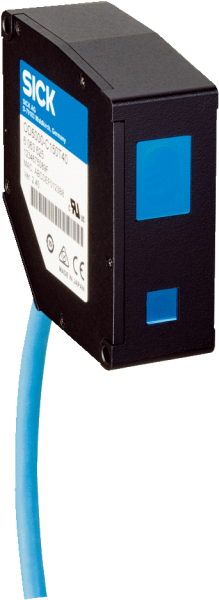

• Производительность

  Диапазон измерения	110 mm ... 190 mm
  Объект измерения	Естественные объекты
  Точность воспроизведения	0,2 µm 1) 2)
  Линейность	Диффузн. ± 12 µm 1) Зеркальное отражение не поддерживается
  Оценка	≥ 12,5 µs 3) 4)
  Частота измерения	≤ 80 kHz 5)
  Источник света	Лазер, красный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
  Тип. размер светового пятна (расстояние)	120 µm x 4.000 µm

  • 1) Измерение на 60 % отражения (керамика, белая).
  • 2) Настройка среднего значения: 65536, медиана: 31, время срабатывания: 50 мкс, постоянные общие условия.
  • 3) При 12,5 мкс измерение возможно только в части диапазона.
  • 4) В зависимости от настроенного усреднения или чувствительности.
  • 5) При 80 кГц измерение возможно только в части диапазона.
  • 6) Видимый, длина волны: 655 нм, макс. мощность: 0,39 мВт.

• Интерфейсы

  Ethernet ✔ , TCP, UDP/IP
  PROFIBUS DP ✔ Тип интеграции в шину Опционально через внешний блок оценки данных AOD1 и шлюз WI180C-PB
  Цифровые входы	In1Может использоваться для отключения лазера, для внешнего обучения или может быть деактивирован
  Аналоговый выход 1 x 4 mA ... 20 mA (≤ 300 Ω) 1)
  Переключающий выход	1 x PNP/NPN 1) 2 x PNP/NPN 1) 3 x PNP/NPN 1)

  • 1) Опционально через блок оценки результатов AOD1.

• Механика/электроника

  Напряжение питания UV	Пост. ток 12 V ... 24 V, ± 10 %, включая остаточную пульсацию
  Потребляемая мощность	При 24 В (180 mA)
  Время на разогрев	< 10 min
  Материал корпуса	Алюминиевое литье
  Материал переднего окна	Акриловое стекло (ПММА)
  Тип подключения	Кабель с разъемом, M12, 8-контактный, A-кодированный, 50 cm
  Индикация	Светодиоды состояния
  Вес	280 g
  Габариты	78 mm x 75 mm x 29 mm
  Тип защиты	IP67
  Класс защиты	III (EN 50178)

• Данные окружающей среды

  Рабочий диапазон температур	–10 °C ... +50 °C, Рабочая температура UВ = 24 В
  Диапазон температур при хранении	–20 °C ... +60 °C
  Относительная влажность воздуха (без образования конденсата)	35 % ... 85 %
  Температурный дрейф	± 0,01 % FS/K при –10 °C ... +40 °C (FS = Full Scale = диапазон измерения датчика) ± 0,03 % FS/K при +40 °C ... +50 °C (FS = Full Scale = диапазон измерения датчика)
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx 1) Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	EN 60068-2-6, EN 60068-2-64
  Ударопрочность	EN 60068-2-27

  • 1) При постоянном перемещении объекта в диапазоне измерения.

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

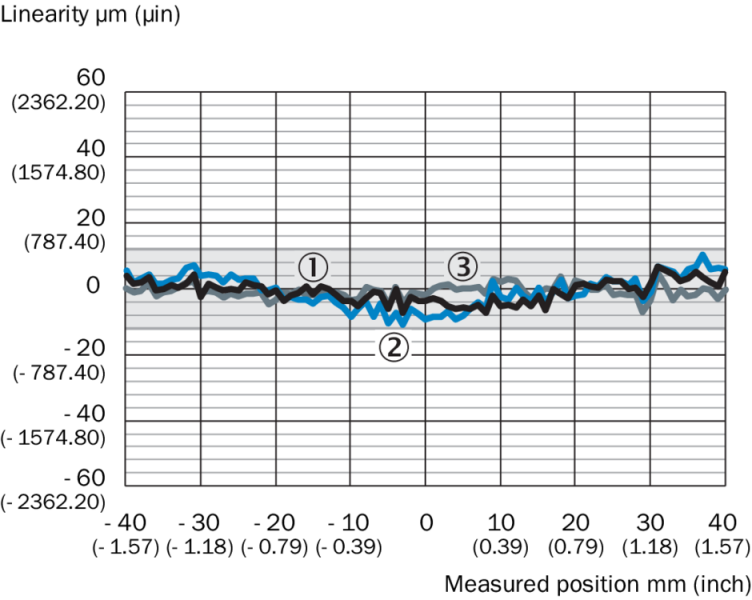

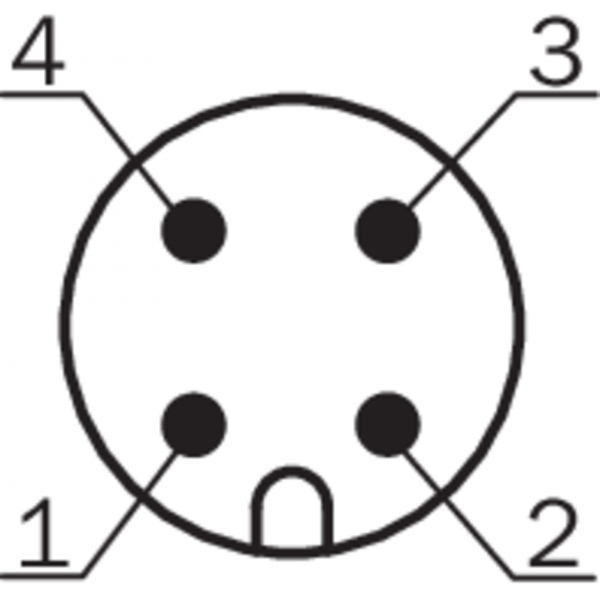

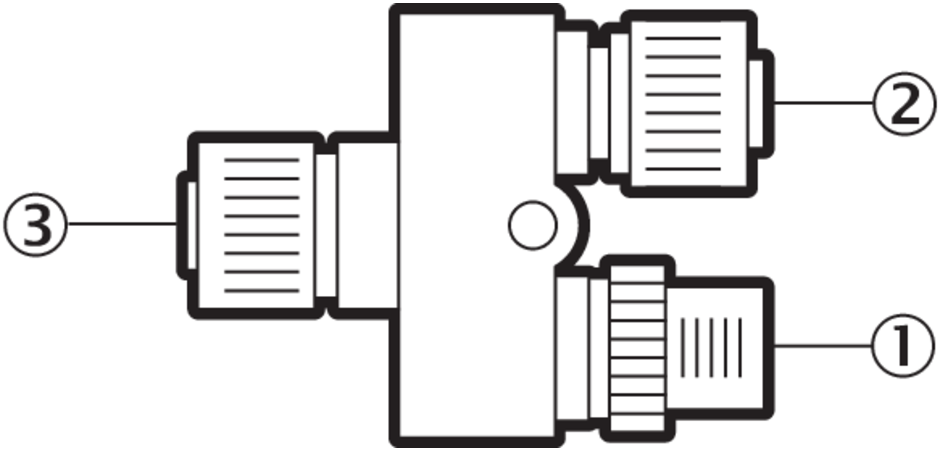

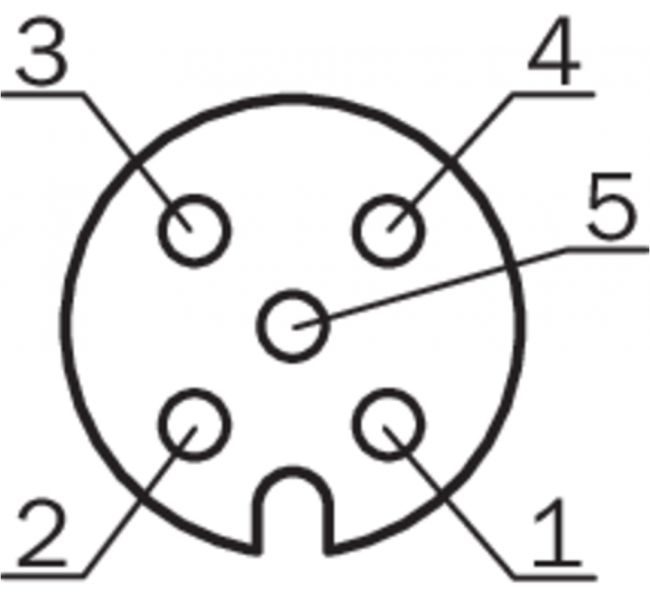

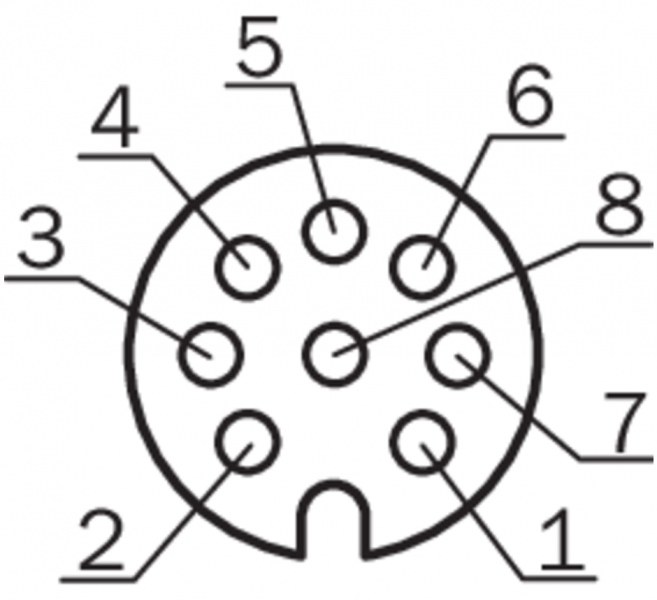

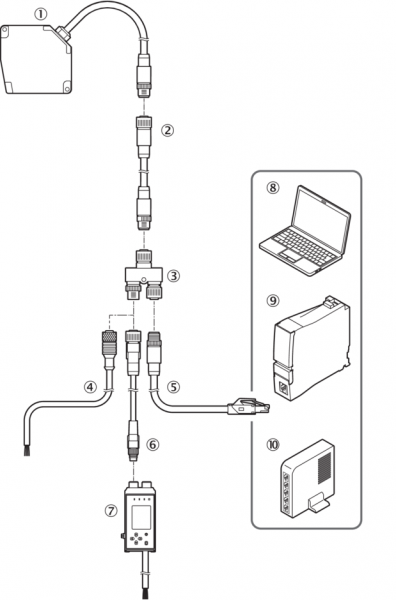

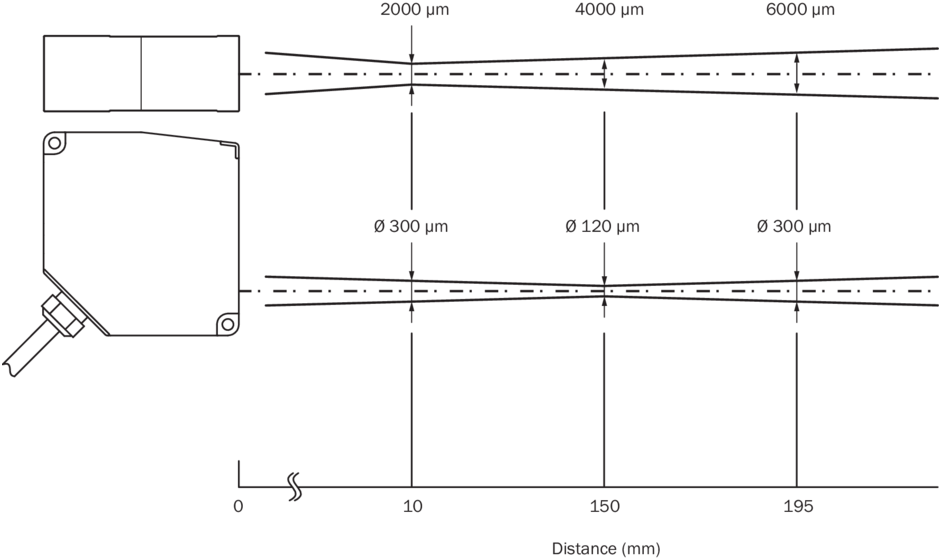

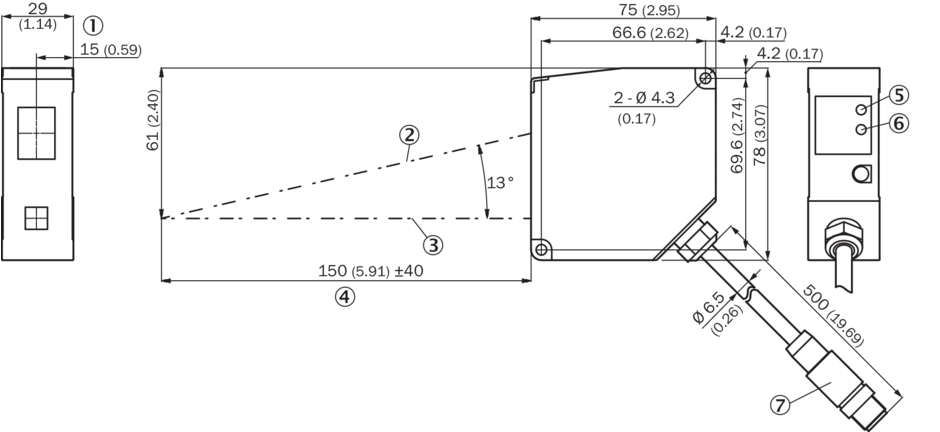

Габаритный чертеж OD5000-C150x40 Линейность OD5000-C150W40 (диффузное отражение) Схема соединений Схема контактов Схема контактов Схема контактов Схема контактов Y-образный распределитель Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
