• Характеристики

  Часть системы	Сенсорная головка
  Объект измерения	Естественные объекты

• Производительность

  Диапазон измерения	110 mm ... 190 mm 1)
  Точность воспроизведения	2 µm 2)
  Линейность	± 40 µm 2)
  Оценка	≥ 0,1 ms 3) 4)
  Частота измерения	≤ 10 kHz 1) 4)
  Источник света	Лазер, красный
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 5)
  Тип. размер светового пятна (расстояние)	0,33 mm x 1,6 mm (150 mm)
  Особая задача	Измерение толщины прозрачного материала

  • 1) Отражение 6 % ... 90 %, при стандартных настройках.
  • 2) Измерение на 90 % отражения (керамика, белая), для OD5-25x измерение на зеркале, выбранная установка среднего значения: 256 или 4096 для OD5-25x, постоянные условия окружающей среды.
  • 3) Время, необходимое для автоматической коррекции чувствительности, рассчитывается по формуле: период дискретизации х 20. При стандартной настройке 100 мкс (10 кГц) это соответствует

    Технические чертежи

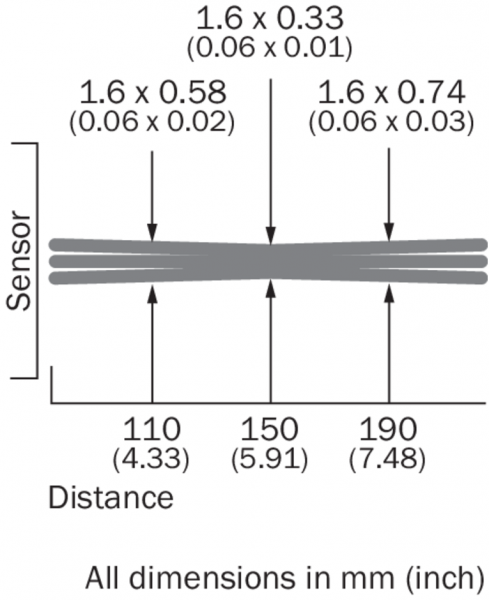

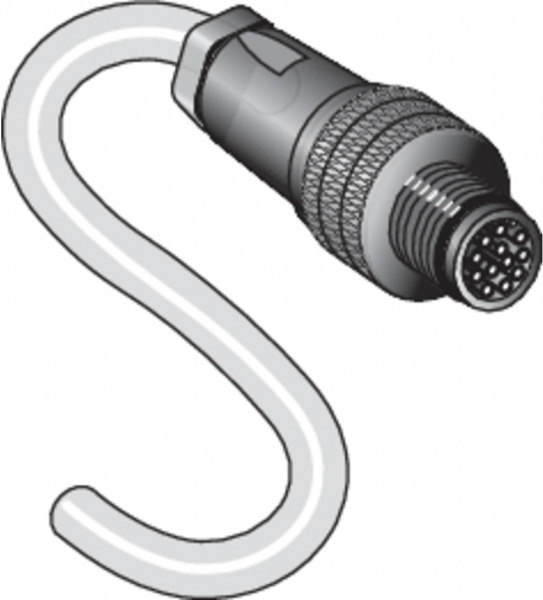

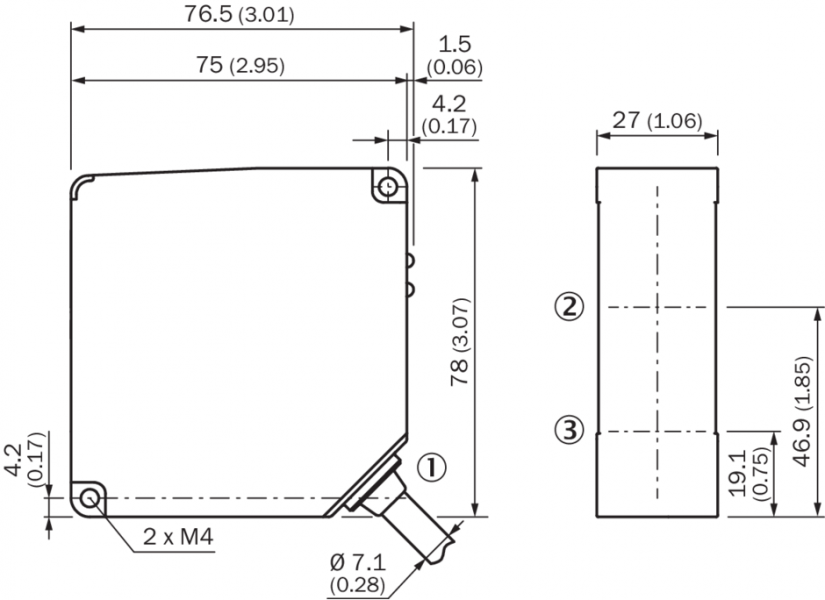

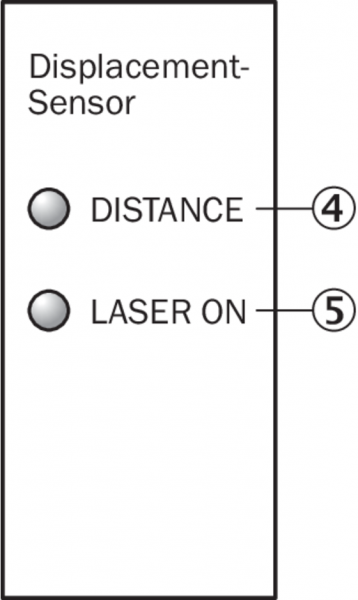

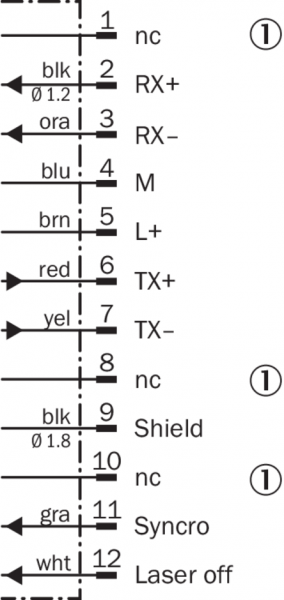

    Габаритный чертеж OD5-150xx Тип подключения Сенсорная головка, штекер Hirose 12-конт. Anschlussschema Варианты настройки Размер светового пятна Вид: Галерея Список Показать всё Скрыть всё
