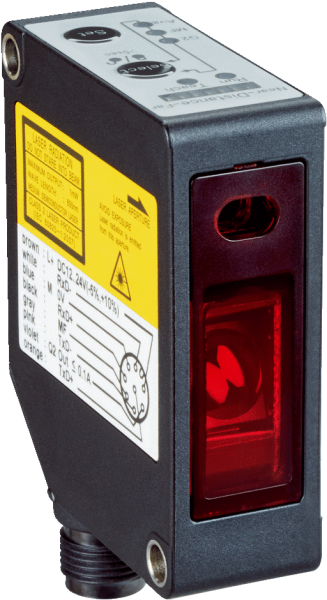

• Характеристики

  Объект измерения

  Естественные объекты

• Производительность

  Диапазон измерения	40 mm ... 60 mm 1)
  Точность воспроизведения	5 µm 1) 2) 3) 4)
  Линейность	± 20 µm 2) 4) 5) 6)
  Оценка	≥ 1 ms
  Частота измерения	≤ 2 kHz 1)
  Источник света	Лазер, красный
  Класс лазера	2 (IEC 60825-1:2014, EN 60825-1:2014) 7)
  Тип. размер светового пятна (расстояние)	0,5 mm x 1 mm (50 mm)
  Доп. функция	Установка среднего значения 1 … 64x, автоматическая коррекция чувствительности, обучаемые аналоговые выходы, Инвертируемая аналоговая характеристика, Обучаемый дискретный выход, Инвертируемая характеристика переключения, Многофункциональный вход (MF): отключение лазера / внешнее обучение / триггер, Режим переключения: расстояние до объекта (DtO), Режим переключения: окно (Wnd)

  • 1) Отражение 6 % ... 90 %.
  • 2) При установке среднего значения строго посередине.
  • 3) Постоянные условия окружающей среды.
  • 4) Для оптимального действия дать устройству прогреться в течение 5 минут.
  • 5) Измерение на 90 % отражения (керамика, белая).
  • 6) При условии регулярной калибровки.
  • 7) Длина волны: 655 нм, макс. мощность: 1 мВт.

• Интерфейсы

  Аналоговый выход 1 x 0 V ... 10 V (> 10 kΩ)
  Аналоговый выход Разрешение аналогового выхода 16 bit
  Переключающий выход	2 x PNP (100 mA) 1)
  Многофункциональный вход (MF)	1 x MF 2)

  • 1) PNP: HIGH = UВ - (< 2 B) / LOW = < 2 В, NPN: HIGH = < 2 В / LOW = UV.
  • 2) MF может использоваться для отключения лазера, как триггер, для внешнего обучения или может быть деактивирован, время отклика ≤ 3 мс.

• Механика/электроника

  Напряжение питания UV	Пост. ток 18 V ... 24 V
  Потребляемая мощность	≤ 2,88 W 1)
  Время на разогрев	≤ 30 min
  Материал корпуса	PBT
  Материал переднего окна	PMMA
  Тип подключения	Разъем, M12, 8-конт., поворотный штекерный соединитель
  Индикация	Шкальный индикатор расстояния, до 8 светодиодов
  Вес	70 g
  Тип защиты	IP67
  Класс защиты	III

  • 1) Без нагрузки, с аналоговым выходным током.

• Данные окружающей среды

  Рабочий диапазон температур	–10 °C ... +40 °C
  Диапазон температур при хранении	–20 °C ... +60 °C
  Относительная влажность воздуха (без образования конденсата)	35 % ... 95 %
  Температурный дрейф	± 0,08 % FS/K (FS = Full Scale = диапазон измерения датчика)
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая)
  Ударопрочность	50 G (оси x, y, z по 3 раза каждая)

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

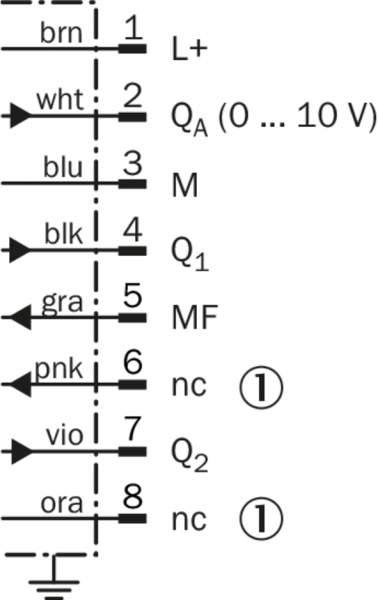

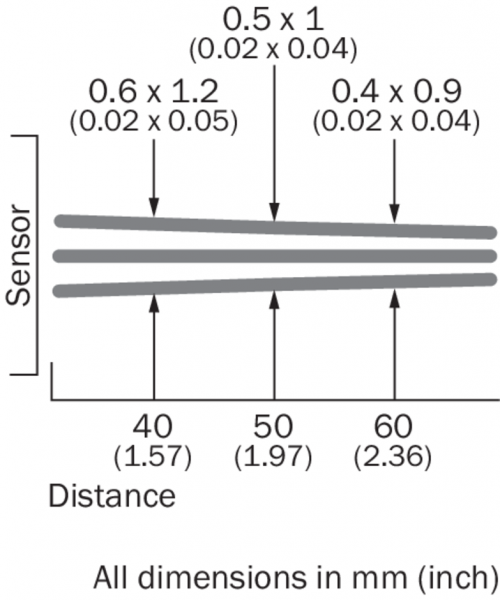

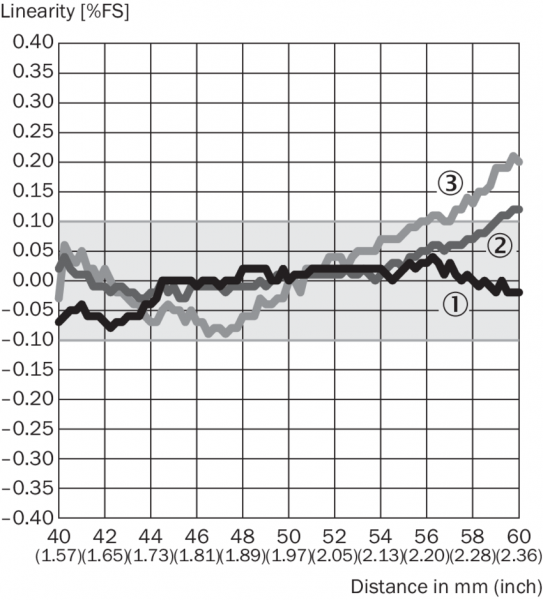

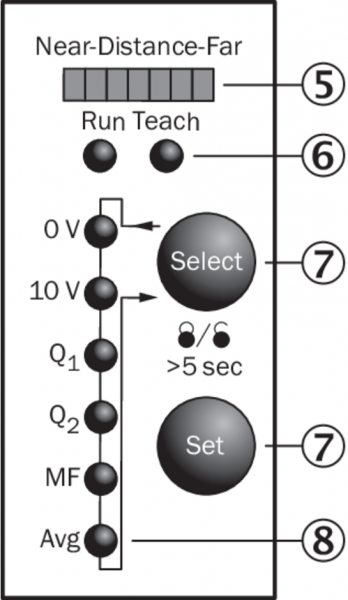

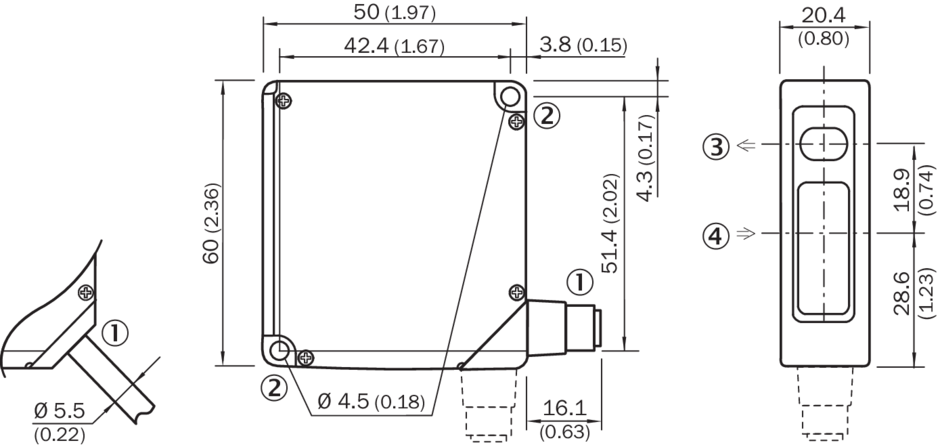

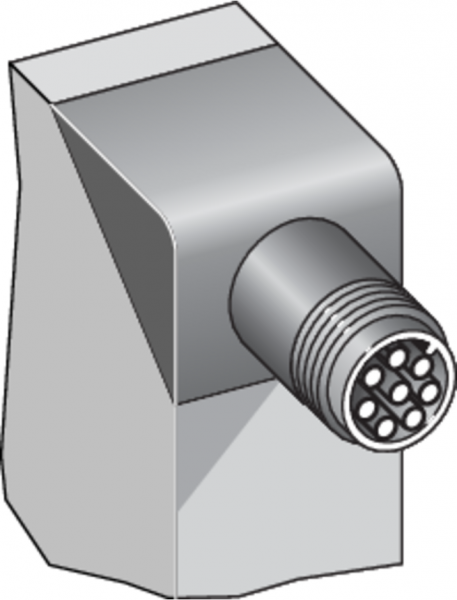

Габаритный чертеж OD2-x50W10xx Тип подключения OD2-xxxxxxA0 OD2-xxxxxxC0 OD2-xxxxxxI0 OD2-xxxxxxU0 штекер M12, 8-конт. Схема соединений Варианты настройки OD2-xxxxxxUx Размер светового пятна OD2-x50W10xx Линейность OD2-x50xxxxx Вид: Галерея Список Показать всё Скрыть всё
