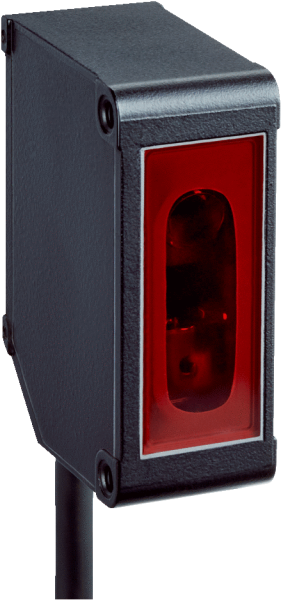

• Характеристики

  Объект измерения

  Естественные объекты

• Производительность

  Диапазон измерения	20 mm ... 50 mm
  Точность воспроизведения	6 µm 1) 2)
  Линейность	± 30 µm 3) 4)
  Оценка	≥ 2 ms 5)
  Частота измерения	≤ 2 kHz
  Источник света	Лазер, красный
  Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
  Тип. размер светового пятна (расстояние)	800 µm x 450 µm (35 mm)
  Доп. функция	Установка среднего значения 1 … 512x, автоматическая или ручная регулировка чувствительности, обучаемые аналоговые выходы, обучаемые дискретные выходы, инвертируемый дискретный выход, Режим переключения: окно (Wnd), Режим переключения: расстояние до объекта (DtO), Режим переключения: объект между датчиком и фоном (ObSB), Многофункциональный вход (MF): отключение лазера / внешнее обучение / триггер

  • 1) Установка среднего значения: 512.
  • 2) Постоянные условия окружающей среды.
  • 3) Измерение на 90 % отражения (керамика, белая).
  • 4) Для оптимального действия дать устройству прогреться в течение 5 минут.
  • 5) При фиксированной чувствительности и среднем значении = 1. При автоматической чувствительности и частоте измерения 500 мкс: время отклика 2 ... 7,5 мкс/при частоте измерения 1000 мкс: время отклика 4 ... 15 мс.
  • 6) Длина волны: 655 нм, макс. мощность: 390 мкВт (класс лазера 1) / < 1 мВт (класс лазера 2).

• Интерфейсы

  Аналоговый выход	1 x 4 mA ... 20 mA (≤ 300 Ω)
  Переключающий выход	1 x PNP/NPN, переключаемый
  Многофункциональный вход (MF)	1 x 1)

  • 1) MF может использоваться для отключения лазера, как триггер, для внешнего обучения или может быть деактивирован.

• Механика/электроника

  Напряжение питания UV	DC 12 В (–5 %) ... DC 24 В (+10 %)
  Потребляемая мощность	≤ 1,92 W 1)
  Время на разогрев	≤ 5 min
  Материал корпуса	Алюминий
  Материал переднего окна	PPSU
  Тип подключения	Кабель с разъемом, M12, 5-контактный, 30 cm
  Индикация	Четырехразрядный 7-сегментный дисплей (а также 4 светодиода для индикации состояния)
  Элементы управления	4 кнопки
  Вес	40 g
  Габариты	44,4 mm x 31 mm x 17 mm
  Тип защиты	IP67
  Класс защиты	III

  • 1) Без нагрузки, с аналоговым выходным током.

• Данные окружающей среды

  Рабочий диапазон температур	–10 °C ... +40 °C
  Диапазон температур при хранении	–20 °C ... +60 °C
  Мин. отн. влажность воздуха (без образования конденсата)	35 %
  Макс. отн. влажность воздуха (без образования конденсата)	95 %
  Температурный дрейф	± 0,08 % FS/K (FS = Full Scale = диапазон измерения датчика)
  Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx
  Виброустойчивость	10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая)
  Ударопрочность	50 G (оси x, y, z по 3 раза каждая)

• Общие указания

  Примечание

  Могут присутствовать вещества, ослабляющие адгезию лакокрасочных покрытий.

• Классификации

  ECl@ss 5.0	27270801
  ECl@ss 5.1.4	27270801
  ECl@ss 6.0	27270801
  ECl@ss 6.2	27270801
  ECl@ss 7.0	27270801
  ECl@ss 8.0	27270801
  ECl@ss 8.1	27270801
  ECl@ss 9.0	27270801
  ETIM 5.0	EC001825
  ETIM 6.0	EC001825
  UNSPSC 16.0901	41111613

Показать всё Скрыть всё

Технические чертежи

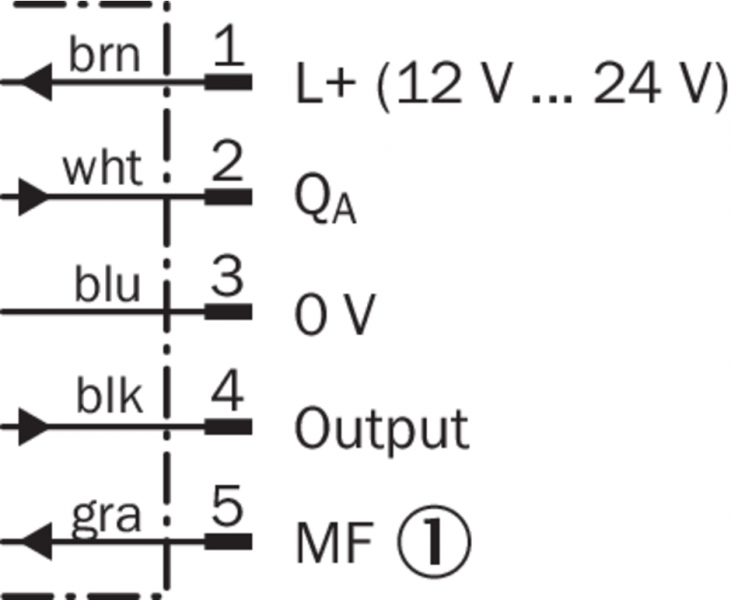

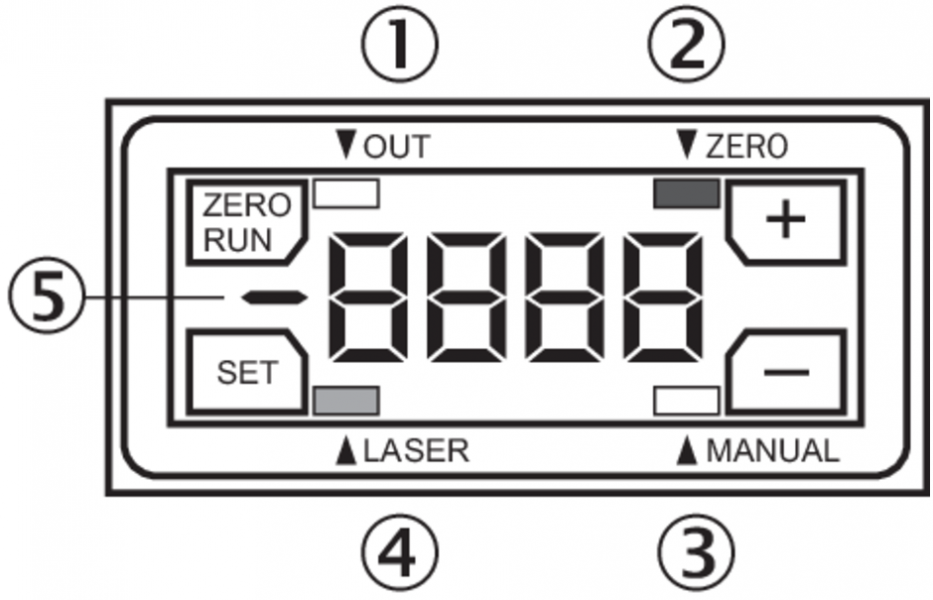

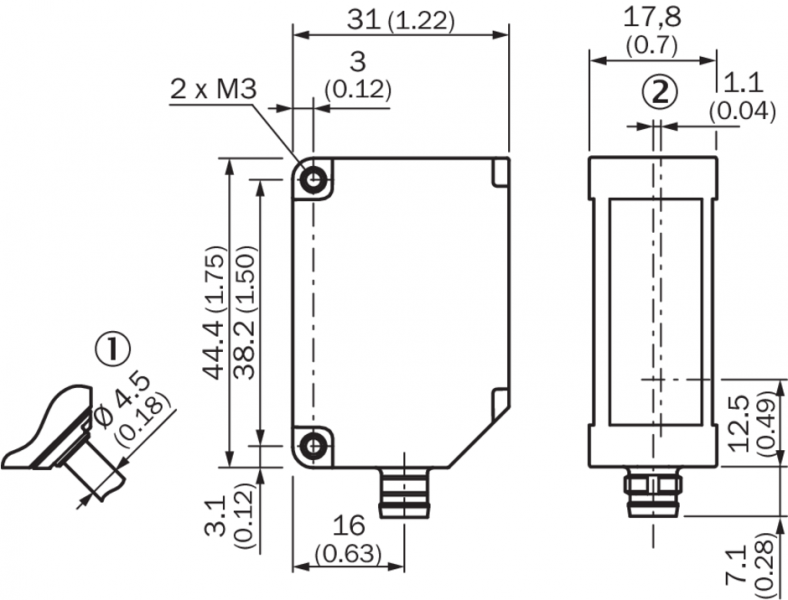

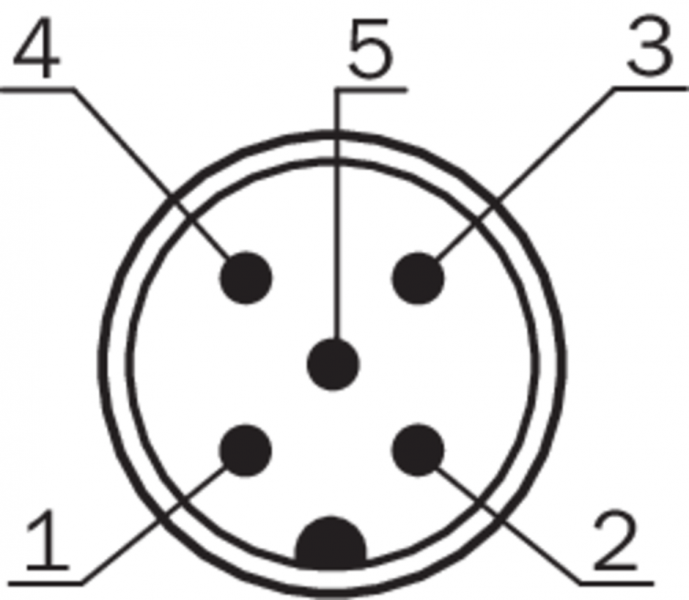

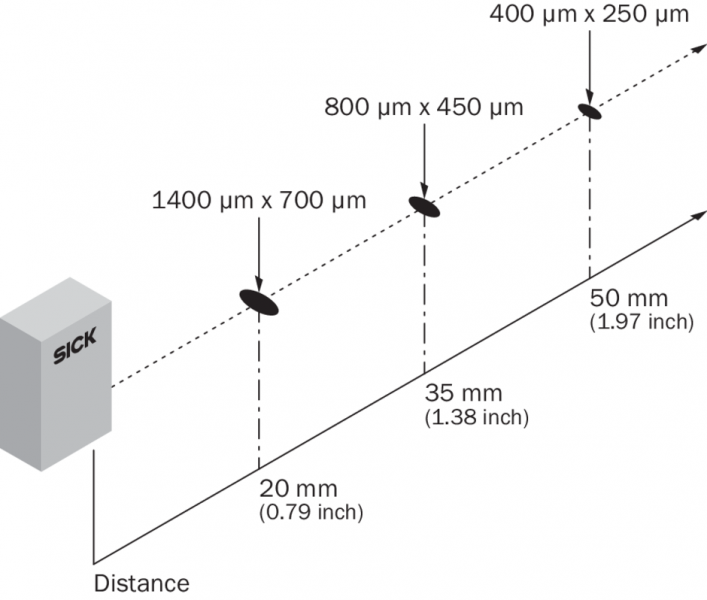

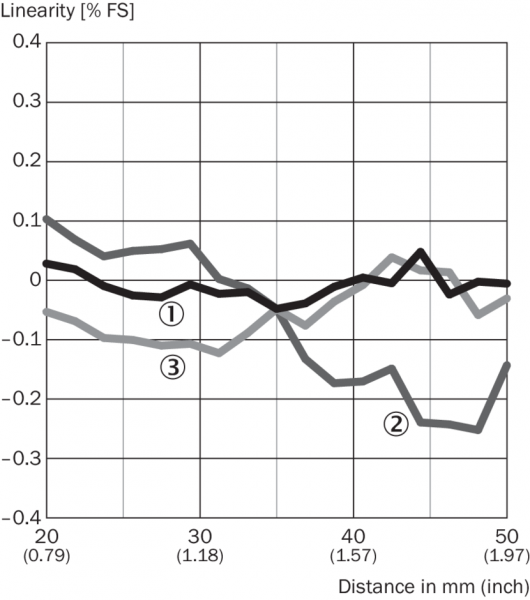

Габаритный чертеж Алюминиевый корпус тип подключения схема соединений варианты настройки Размер светового пятна OD Mini Prime 20 mm ... 50 mm Линейность Вид: Галерея Список Показать всё Скрыть всё
