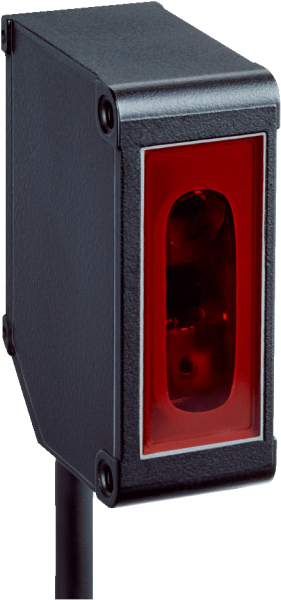

OD1-B035C15A15

Производительность

Диапазон измерения	20 mm ... 50 mm
Точность воспроизведения	6 µm 1) 2)
Линейность	± 30 µm 3) 4)
Оценка	≥ 2 ms 5)
Частота измерения	≤ 2 kHz
Источник света	Лазер, красный
Класс лазера	1 (IEC 60825-1:2014, EN 60825-1:2014) 6)
Тип. размер светового пятна (расстояние)	800 µm x 450 µm (35 mm)
Доп. функция	Установка среднего значения 1 … 512x, автоматическая или ручная регулировка чувствительности, Режим переключения: окно (Wnd), Режим переключения: расстояние до объекта (DtO), Режим переключения: объект между датчиком и фоном (ObSB), Многофункциональный вход (MF): отключение лазера / внешнее обучение / триггер

1) Установка среднего значения: 512.
2) Постоянные условия окружающей среды.
3) Измерение на 90 % отражения (керамика, белая).
4) Для оптимального действия дать устройству прогреться в течение 5 минут.
5) При фиксированной чувствительности и среднем значении = 1. При автоматической чувствительности и частоте измерения 500 мкс: время отклика 2 ... 7,5 мкс/при частоте измерения 1000 мкс: время отклика 4 ... 15 мс.
6) Длина волны: 655 нм, макс. мощность: 390 мкВт (класс лазера 1) / < 1 мВт (класс лазера 2).

Интерфейсы

Последовательный

✔ , RS-485

PROFIBUS DP	✔
Тип интеграции в шину	Опционально через внешний блок оценки данных AOD1 и шлюз WI180C-PB

Аналоговый выход

1 x 4 mA ... 20 mA (≤ 300 Ω) 1)

Переключающий выход

1 x PNP/NPN, переключаемый 1)

2 x PNP/NPN, переключаемый 1)

3 x PNP/NPN, переключаемый 1)

Механика/электроника

Напряжение питания UV	DC 12 В (–5 %) ... DC 24 В (+10 %)
Потребляемая мощность	≤ 1,92 W 1)
Время на разогрев	≤ 5 min
Материал корпуса	Алюминий
Материал переднего окна	PPSU

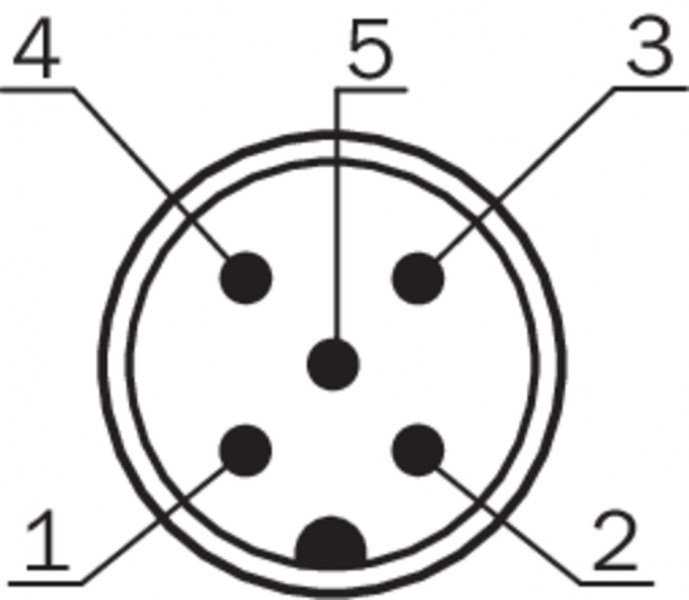

Тип подключения	Кабель с разъемом, M12, 5-контактный, 30 cm

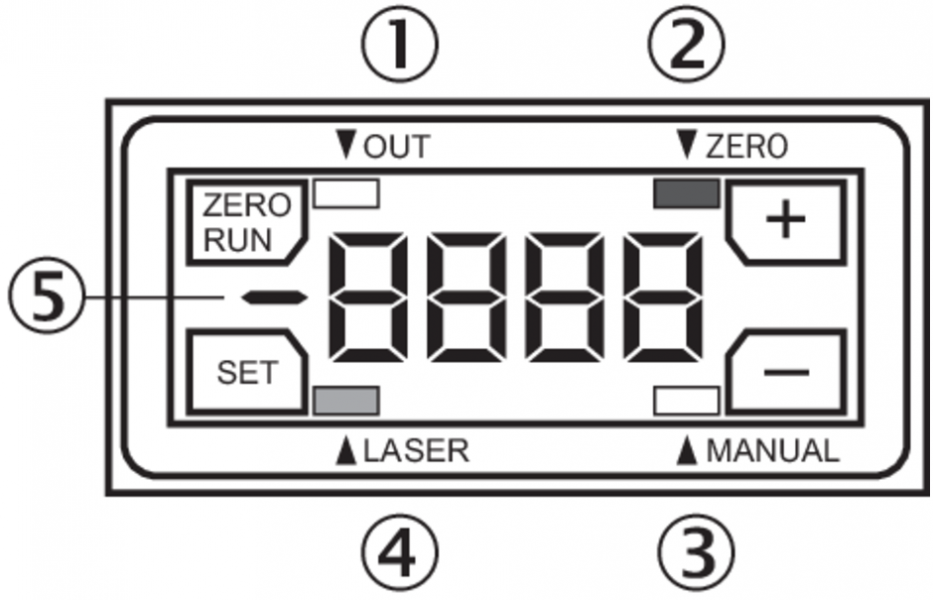

Индикация	Четырехразрядный 7-сегментный дисплей (а также 4 светодиода для индикации состояния)
Элементы управления	4 кнопки
Вес	40 g
Габариты	44,4 mm x 31 mm x 17 mm
Тип защиты	IP67
Класс защиты	III

Данные окружающей среды

Рабочий диапазон температур	–10 °C ... +40 °C
Диапазон температур при хранении	–20 °C ... +60 °C
Мин. отн. влажность воздуха (без образования конденсата)	35 %
Макс. отн. влажность воздуха (без образования конденсата)	95 %
Температурный дрейф	± 0,08 % FS/K (FS = Full Scale = диапазон измерения датчика)
Тип. невосприимчивость к постороннему свету	Искусственное освещение: ≤ 3.000 lx Солнечный свет: ≤ 10.000 lx
Виброустойчивость	10 Hz ... 55 Hz (амплитуда 1,5 мм, оси x, y, z по 2 часа каждая)
Ударопрочность	50 G (оси x, y, z по 3 раза каждая)

Общие указания

Указание по применению	Сенсорная головка может использоваться в комбинации с AOD1 или в автономном режиме через порт RS-485
Примечание	Могут присутствовать вещества, ослабляющие адгезию лакокрасочных покрытий.

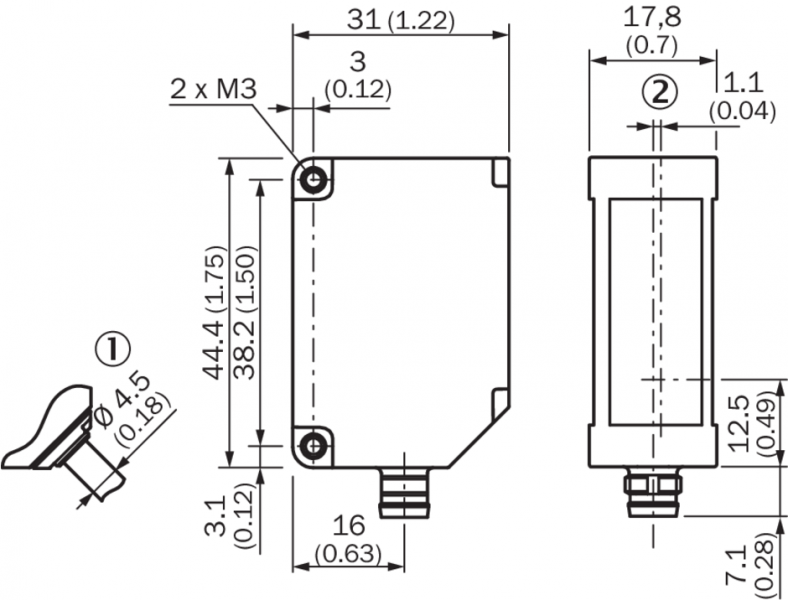

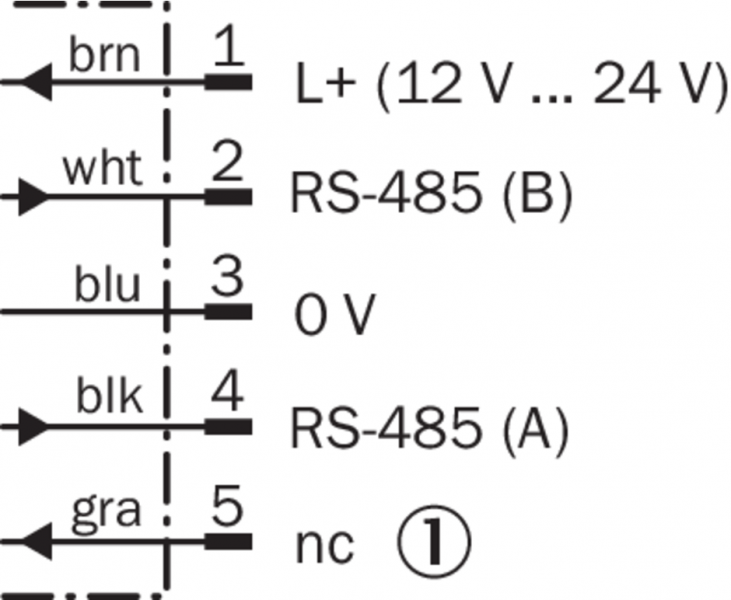

Габаритный чертеж Алюминиевый корпус тип подключения Схема соединений варианты настройки Вид: Галерея Список Показать всё Скрыть всё
