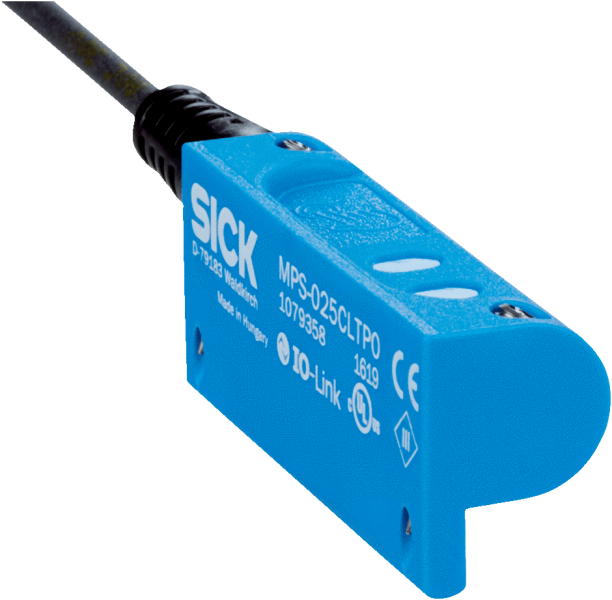

• Характеристики

  Цилиндрический корпус	C-паз
  Цилиндрические корпусы с адаптером	Круглый цилиндр Профильный цилиндр и цилиндр со стяжными стержнями SMC-шина CDQ2 SMC-шина ECDQ2
  Диапазон измерения	50 mm 1)
  Длина корпуса	65 mm
  Функция выхода	Аналоговый, IO-Link, переключающий выход
  Электрическое исполнение	Пост. ток, 4-проводный
  Аналоговый выход (напряжение)	0 V ... 10 V
  Аналоговый выход (ток)	4 mA ... 20 mA
  Настройка	✔
  Тип защиты	IP67 2)

  • 1) , ± 1 mm.
  • 2) Согласно EN 60529.

• Механика/электроника

  Напряжение питания	12 V DC ... 30 V DC 1)
  Потребление тока	≤ 42 mA 2)
  Макс. нагрузочное сопротивление	≤ 500 Ω Токовый выход, при 24 В
  Мин. нагрузочное сопротивление	≥ 2 kΩ 3)
  Класс защиты	III
  Задержка готовности	0,15 s
  Необходимая напряженность магнитного поля тип.	3 mT
  Разрешение тип.	≥ 50 µm
  Нелинейность тип.	0,3 mm 4)
  Стабильность повторяемости тип.	0,1 mm 5)
  Cкорость считывания тип.	1 ms
  Цифровой переключающий выход	✔
  IO-Link	✔
  Светодиод коммутационного состояния	✔
  Защита от инверсии полярности	✔
  Защита от короткого замыкания	✔
  Диапазон температур при работе	–20 °C ... +70 °C
  Ударопрочность и виброустойчивость	30 г, 11 мс/10…55 Гц, 1 мм
  ЭМС	Согласно EN 60947-5-7 6)
  Материал корпуса	Пластик
  Тип подключения	Кабель, 2 m 7)
  Материал кабеля	Полиуретан
  Сечение провода	0,08 mm²
  № файла UL	NRKH.E181493 & NRKH7.E181493

  • 1) Предельные значения, с защитой от переполюсовки. Эксплуатация в защищенных от короткого замыкания сетях с силой тока не более 8 A.
  • 2) Без нагрузки.
  • 3) Выход напряжения.
  • 4) При 25 °C, нелинейность (максимальное отклонение) в зависимости от кривой отклика и функции минимального отклонения.
  • 5) При 25 °C, точность повторения при движении магнита из одного направления.
  • 6) Под влиянием неустановившихся условий может произойти отклонение аналоговых измеренных значений.
  • 7) Запрещается деформировать кабель ниже 0 °C.

• Классификации

  ECl@ss 5.0	27270104
  ECl@ss 5.1.4	27270104
  ECl@ss 6.0	27270104
  ECl@ss 6.2	27270104
  ECl@ss 7.0	27270104
  ECl@ss 8.0	27270104
  ECl@ss 8.1	27270104
  ECl@ss 9.0	27270104
  ETIM 5.0	EC002544
  ETIM 6.0	EC002544
  UNSPSC 16.0901	39122230

• Интерфейс связи

  Интерфейс связи	IO-Link V1.1
  Коммуникационный интерфейс, детальное описание	COM3
  Время цикла	1 ms
  Длина технологических данных	16 Bit
  Структура технологических данных	Бит 0 = дискретный сигнал QL1 Бит 1 = дискретный сигнал QL2 Бит 2 = дискретный сигнал QL3 Бит 3 = дискретный сигнал QL4 Bit 4 ... 15 = position (in 50 μm)

Показать всё Скрыть всё

Технические чертежи

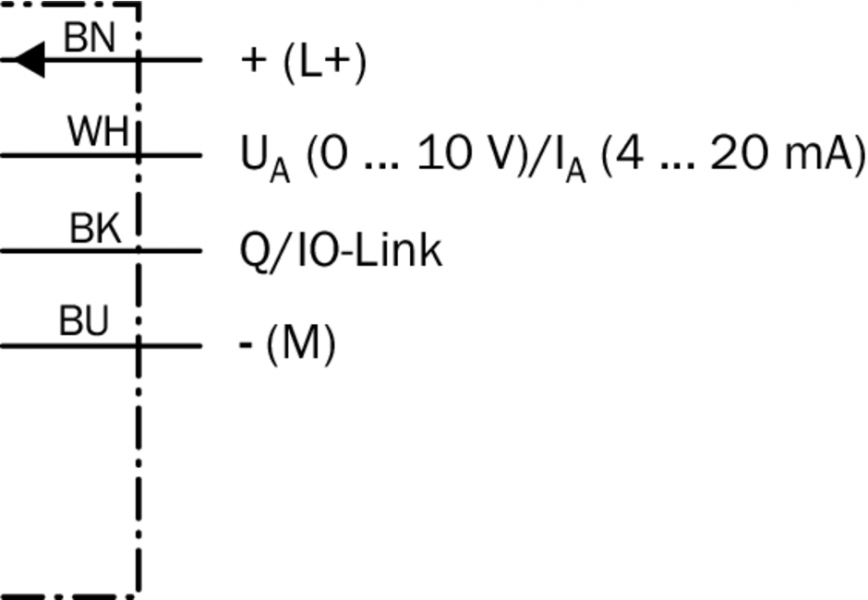

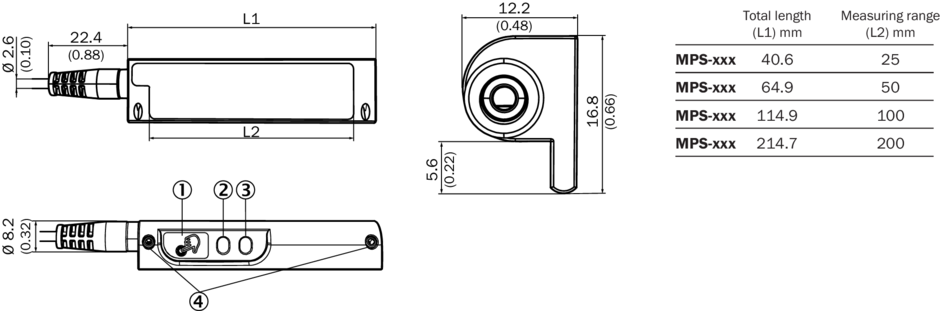

Схема соединений cd-358 Габаритный чертеж Вид: Галерея Список Показать всё Скрыть всё
