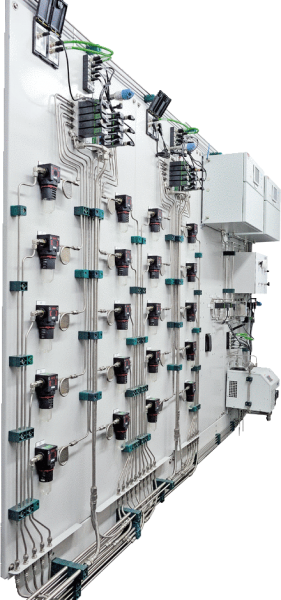

Аналитическая система трубных проводок MINESIC700 TBS идеально подходит для контроля за рудничной атмосферой в шахтах и эксплуатируемых зонах подземных угольных выработок. Система отбирает газ из разных точек шахты через полиэтиленовые рукава специальной конструкции, подключенные к мощному насосу анализируемого газа. В состав системы также входят продувочные насосы, сертифицированные предохранительные устройства проскока пламени и компоненты газоподготовки. Газовая проба анализируется проверенными газоанализаторами на базе NDIR и парамагнитными кислородными анализаторами.
Краткий обзор
- Пробоотборное измерение газов в угольных шахтах
- Сертификация по IECEx и ANZEx
- Надежное и непрерывное измерение (24/7)
- Автоматическое переключение между измерительными точками общим числом до 40
- Автоматическая тревога и протоколирование аварийных сигналов
- Система в портативном стандартном контейнере
- Отдельная камера для поверочных газов
- Пункт управления отдельно от камер анализируемого и поверочных газов
Ваши преимущества
- Система оснащается надежными и долговечными анализаторами SICK
- Модульная система, расширяемая с 10 до 40 измерительных точек
- Индивидуально настраиваемое переключение измерительных точек
- Повышенная точность измерения за счет регистрации долговременных трендов в атмосфере шахты по каждой измерительной точке
- Дистанционное управление из центрального диспетчерского пункта
- Простота в применении и техобслуживании системы
- Объемный пакет услуг от SICK LifeTime Services, включая различные вспомогательные опции
- Глубокое знание системы благодаря всеобъемлющей программе обучения пользователей
Показать всё Скрыть всё - Система
| Измеряемые величины | CO, CO2, CH4, O2, Другие компоненты по запросу |
| Расход газа | Анализатор: ≤ 60 l/hПосредством автоматического контроля расхода |
| Температура измеряемого газа | +5 °C ... +50 °C |
| Температура окружающей среды | +5 °C ... +50 °C |
| Температура хранения | +5 °C ... +55 °C |
| Соответствие | ANZEx Ex V (AS1482) — № серт. ANZEx 12.2006 Анализатор, сертифицированный по требованиям NATA |
| Интерфейсы | Ethernet Волоконная оптика |
| Протоколы передачи данных | Modbus (Анализатор) Ethernet |
| Управление | Посредством ПЛК Allen-Bradley Посредством ПО Safegas Посредством ПЛК SICK-Flexi-Soft (эксплуатация TBS-контейнера MINESIC700) |
| Исполнение | Системы на 10, 20, 30 или 40 измерительных точек Модульное расширение на 10 измерительных точек, не более 40 измерительных точек на систему |
| Размеры (Ш x В x Г) | 12,2 m x 2,9 m x 2,44 m (контейнер 40″-High-Cube) |
| Вес | ≥ 8.500 kgВ зависимости от конфигурации системы |
| Источник питания | | Напряжение | 415 V AC | | Частота | 50 Hz | | Потребляемая мощность | ≤ 15 kW |
|
| Корректирующие функции | Ручная юстировка поверочными газами (с помощью ПО Safegas) |
| Контрольные функции | Контроль аналитической камеры и подачи чистого воздуха (измерительные точки TBS 41 и 42) Принудительная вентиляция аналитической и газовой камер посредством вентиляторов класса «Ex d» |
| Встроенные компоненты | Охладитель анализируемого газа Насос для анализируемого газа Продувочный насос (один на 10 измерительных точек) Линии анализируемого газа (1/2'' макс. 6500 м или 5/8'' макс. 9500 м) |
| Опции | Системы пожаротушения Агрегат резервного электропитания Газовый хроматограф Система видеонаблюдения Интеграция системы учета выбросов парниковых газов MINESIC700 GHG Система отвода метана Распределительные шкафы/щиты для подземной эксплуатации Фильтры тонкой очистки, водяные ловушки, подземные уплотнительные прокладки Набор для проверки кабелей Плата обратной продувки Набор инструментов |
